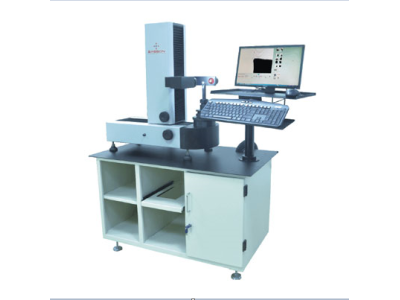

点击图片查看原图
技术参数
使用范围：可用于测量刀具的直径、高度、圆弧半径、夹角、主偏角、副偏角、跳到、偏差、刃型记忆和比较、相对坐标测量、两点距离测量等
适用于测量各种类铣刀、镗刀、钻头、铰刀、螺纹工具、复合刀具以及非标刀具等
测量范围：直径400mm
测量高度：400mm，
过主轴中心量程：30mm(直径)
主轴规格：标配ISO40主轴;也可根据客户需要定制ISO40、HSK63等非标专业主轴
主轴精度：主轴锥面精度2um（可选5um）
主轴承重：50KG
光栅尺规格：1μm双重密封设计，免擦拭
导轨：线性性导轨，双重密封设计，免擦拭
系统配备与控制：电脑主机、19寸液晶显示器，50倍光学真实放大
软件配备：windows操作系统和Easson专业测量软件（标准版）
显示精度：1μm
移动及定位：手动操作，配备μm微调
立柱和底座材料：铸铁
操作方式：快速移动加微调
可选钢结构专业工作台
测量系统功能：测量刀具的直径，高度，圆弧半径、夹角、主偏角、副偏角,刀具的跳动和同心度；
测量偏差指示功能；
位置测量功能；
位置测量功能；
角度测量模板功能；
圆弧测量模板功能；
切削刃记忆与比较、计算；
图像合并测量功能；
图像位置自动补偿功能；
可以检查任何刀具的表面磨损、裂痕、积屑瘤等；
能调用储存和编辑99个机床原点；
拍照功能便于对刀具使用进行分析，并可在软件中调取拍照记录；
距离测量直接显示任意两点间的直线长度；
可用鼠标在屏幕内任意位置选取测量范围；
具备螺纹刀测量程序，任意位置自动捕捉；
外形尺寸：长*宽*高 900mm*400mm*1000mm(规格不同有所区别)
净重约：100KG
电源：AC 220V ± 10% ，50Hz
温度：-10℃~40℃(建议)
