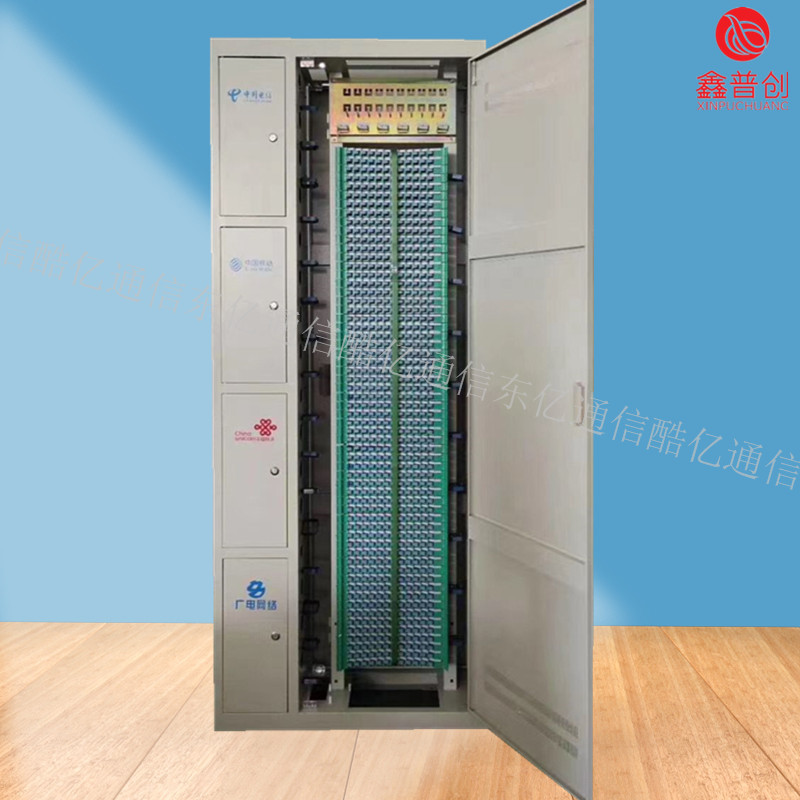

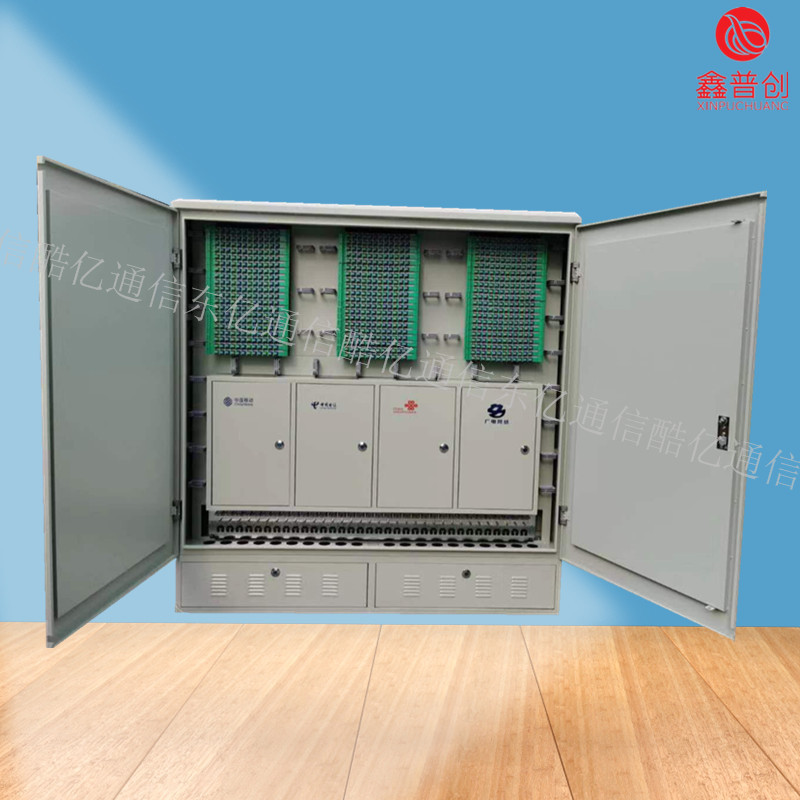

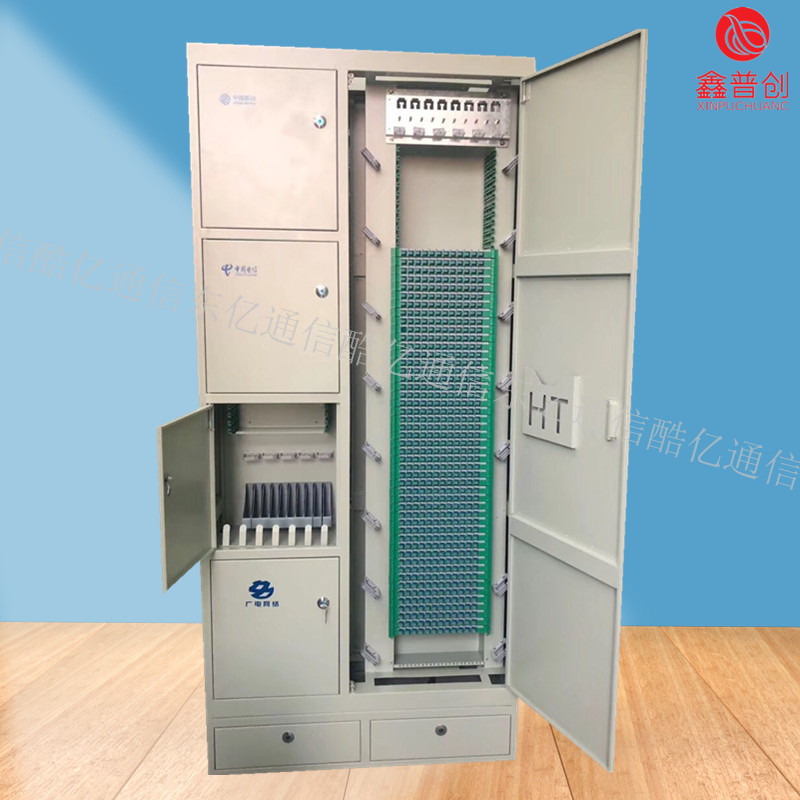

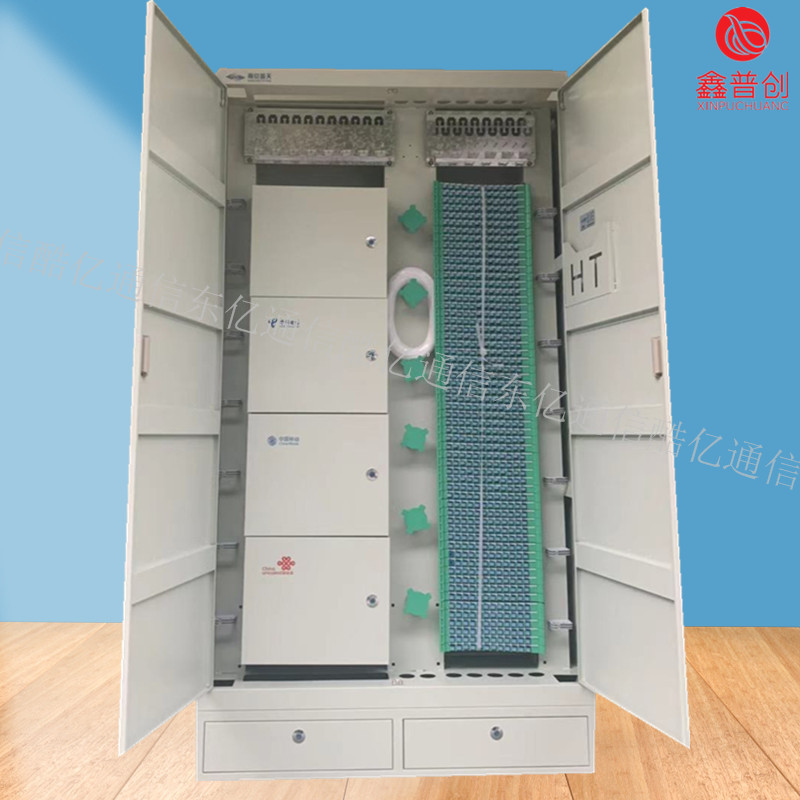

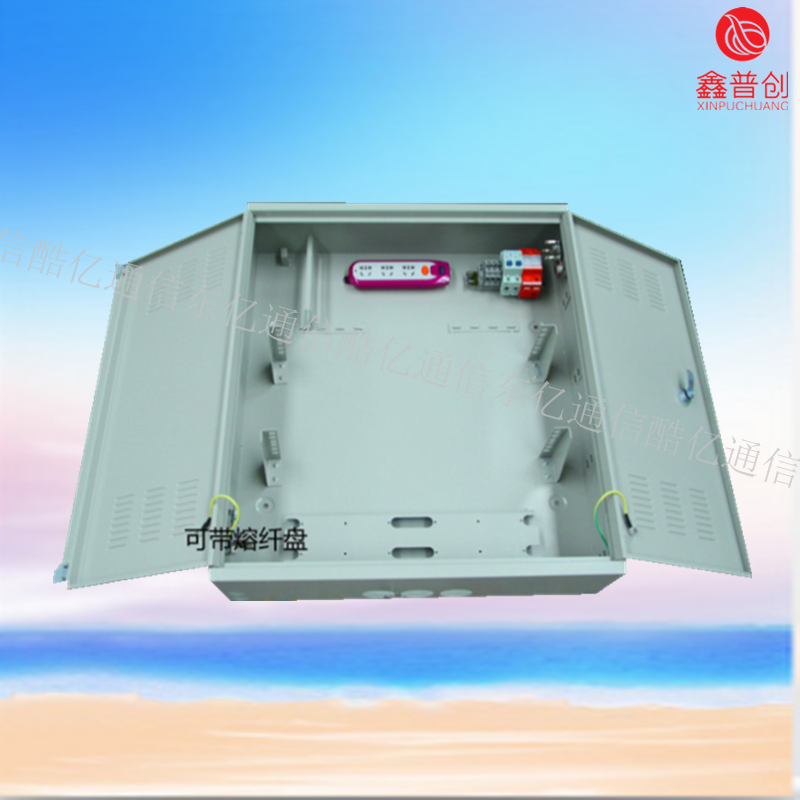

288芯四网合一配线柜

288芯四网合一配线柜

SDH设备和ODF光纤配线架的链接是怎么连的？

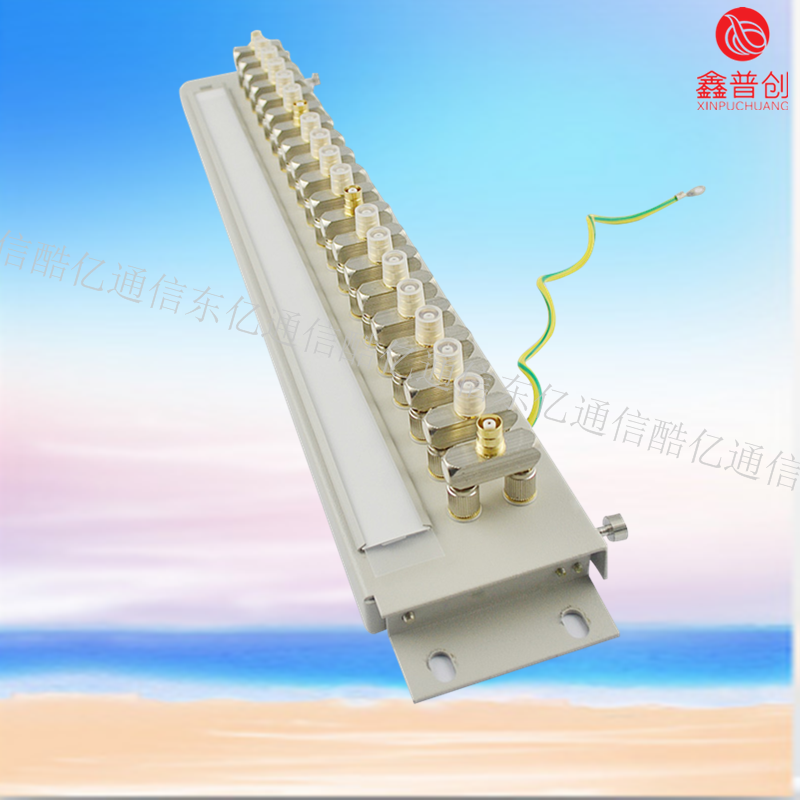

1、SDH设备到DDF:举例华为SDH传输设备OPTIX2500 ，既然是DDF当然是E1业务了，它的连接DDF是这样的，业务经过业务处理板PQ1到对应的E12S单板出2M线（一般管这个叫设备线），（PQ1是E1业务处理板，该板上没有接口，需要E12S的配合，E12S是出线板，这里举例的是120Ω的例子。）2M线做到DDF的一侧，DDF不是一个两边有接口的东西么，另外一侧就是留着跳线用的。当然DDF和SDH设备的单板也有分120Ω和75Ω的区别，总之大概就是这个意思。2、DDF到DDF之间的跳线:传输设备的设备线连的DDF一般叫DDF OUT ，还有一种是交换设备的设备线连的DDF叫DDF IN，那么就有了几种接线方式，即DDF OUT到DDF OUT，DDF OUT到DDF IN DDF IN到DDF IN，说白了就是传输到传输，交换到交换，传输到交换，不管你怎么接，只要记住一个宗旨，就是有信号接没信号就好，非要给个说法的话就是传输到传输交叉接，传输到交换平行接，交换到交换交叉接，就是这么简单。

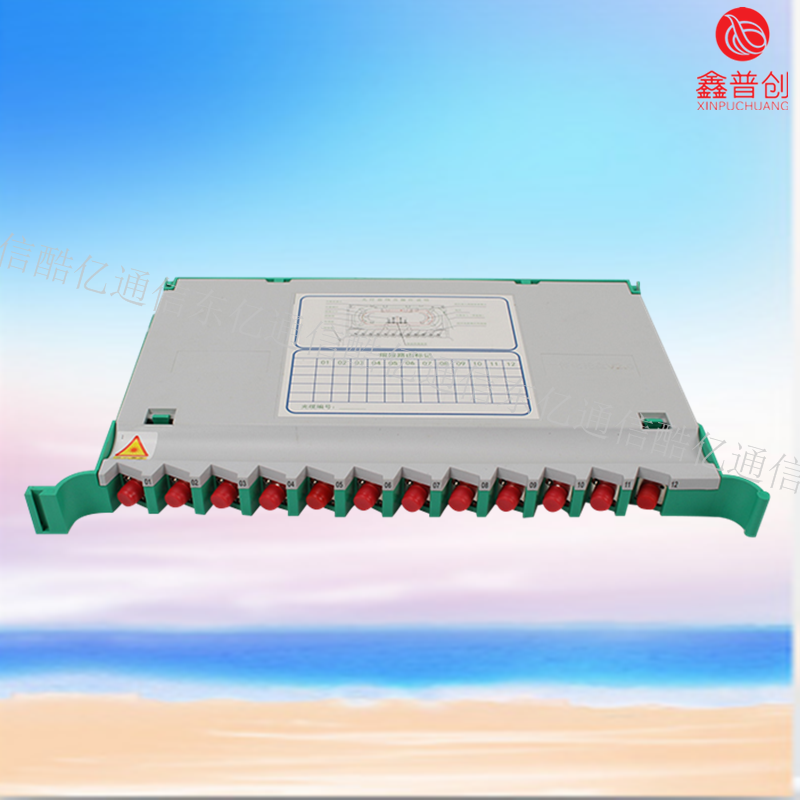

光纤配线子架是19"标准机柜、中安装机架上用的光纤熔配一体化单元箱，它安装与操作方便、灵活。可适用于FC、SC、LC、ST四种适配器和带状、束状、非带状光缆。光纤配线子架高度为4U，能满足72芯光纤终端（熔接和配线）需求。订购指南名称型号规格（高*宽*深）容量备注光纤配线子架SW72177*482*12372芯4U，19”，光缆终端箱是封闭式结构的ODF单元。可用于19"标准机柜、机架上用的高密度、大容量、全正面化操作的光纤熔配一体化终端箱。它安装与操作方便、灵活，可通过调整挂耳位置分别满足前、中、后安装的需求。可适用于FC、SC、LC、ST四种适配器和带状、束状光缆。光纤配线柜（ODF）概述光纤配线柜是一种高密度、中小容量、全正面化操作的光缆和光通信设备的配线连接设备。它特别适用于光纤接入网中局端和光分支点采用。可适用于FC、SC、LC、ST四种适配器和带状、束状和非带状光缆。

288芯四网合一配线柜

ODF光纤配线柜新品图片介绍是一种用于实现光缆光纤连接调度的设备。主要适用于光传输网络和光传输设备之间，以及接入网中光纤、用户光缆之间的光交接点。可采用交叉连接和直接连接两种方式，特汇ODF光纤配线架满足YD/T788-GB/T2423-GB/T3873-GB/T9286-1998等国内标准及IEC61300-3-IEC61300-3-IEC61300-3-IEC61300-3-23等国际标准。ODF光纤配线架光纤熔接配线理线管理于一体的配线设备。英文叫OpticalDistributionframe，简称ODF配线架，也叫ODF单元箱和ODF配线箱。

288芯四网合一配线柜
