FTTH光缆交接箱(又称:光纤交接箱/光交接箱/光交箱/交接箱)类型:常规-无跳接安装:室外落地式-挂壁式-架空式三合一光缆交接箱是用于光纤接入网三网主干光缆与FTTH小区配线光缆节点处的接口设备。可以实现大容量光纤的熔接,终端存储以及调度等功能。1.采用熔配一体化抽拉式模块,使交接箱容量大,密度高。2.箱体采用高度度SMC聚脂箱体,具有良好抗腐蚀,耐老化性能,3.箱体具有良好的密封性能,防护等级达到GB/T4208IP65级。4.具有很好的安装性能及防破坏功能。5.箱体具有安全可靠的光缆固定与接地保护装置。7.箱高压防护接地与机箱间耐压≥3000V(DC)/1min,不击穿,8.箱体静负荷能力：壳盖≥980N,侧表面≥980N,光缆一般由缆芯,加强构件和护层三部分组成:缆芯由单根或多根光纤芯线组成,有和松套两种结构:加强构件用于抵御光缆在敷设和使用过程中可能产生的轴向应力。使光缆具有良好的抗拉伸功能,一般是金属或非金属加强构件:护层具有阻燃,防潮,耐压,耐腐蚀等特性,主要是对已成境的光纤芯线进行保护。通信光缆的结构是根据其传输用途,运行环境,敷设方式等诸多因素决定的。从大的方面讲,常用通信光缆分为室内光缆和室外光缆两大类

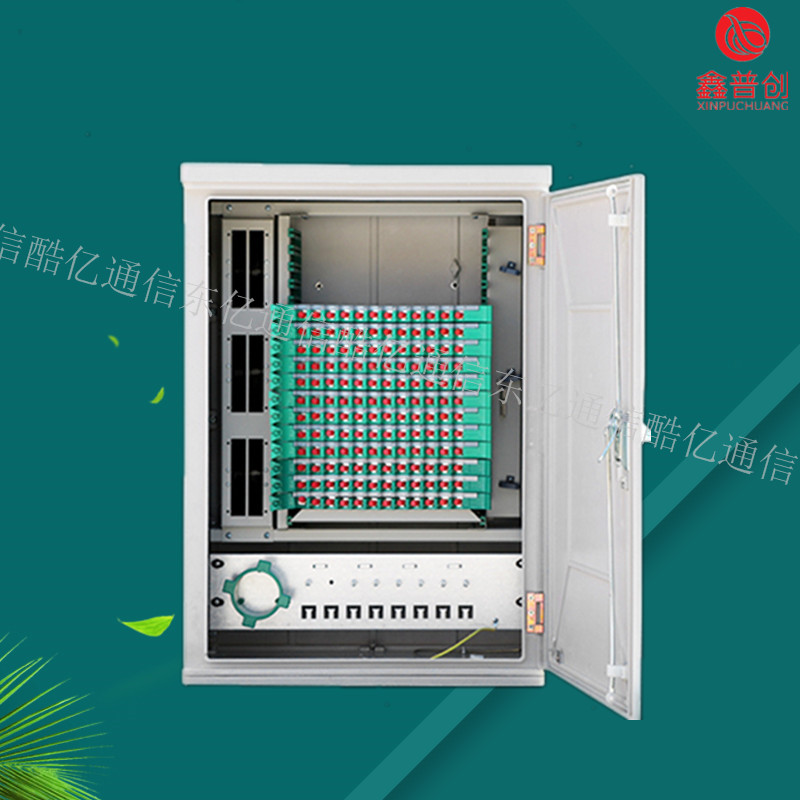

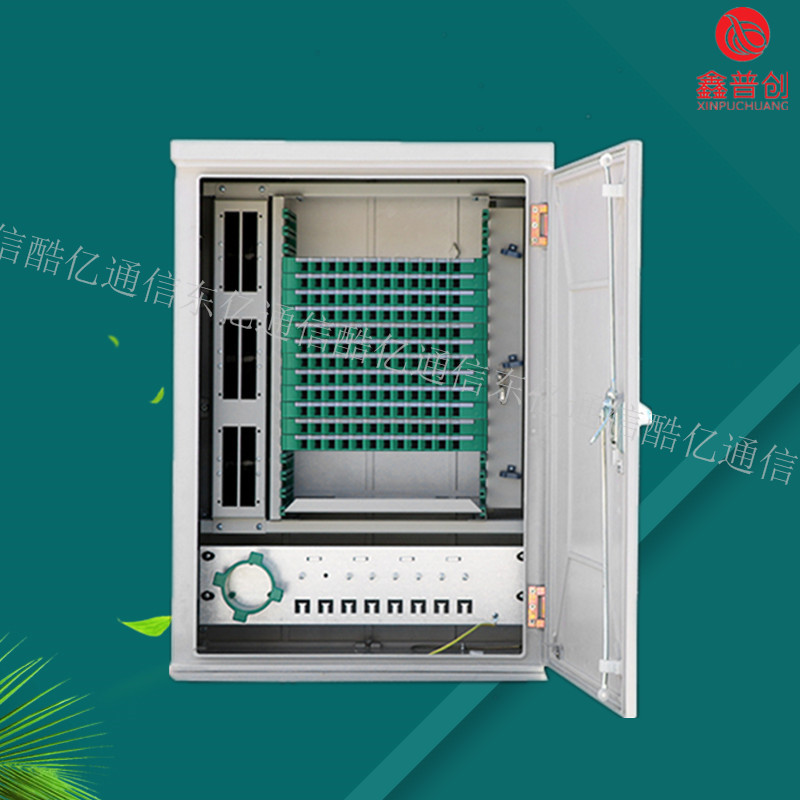

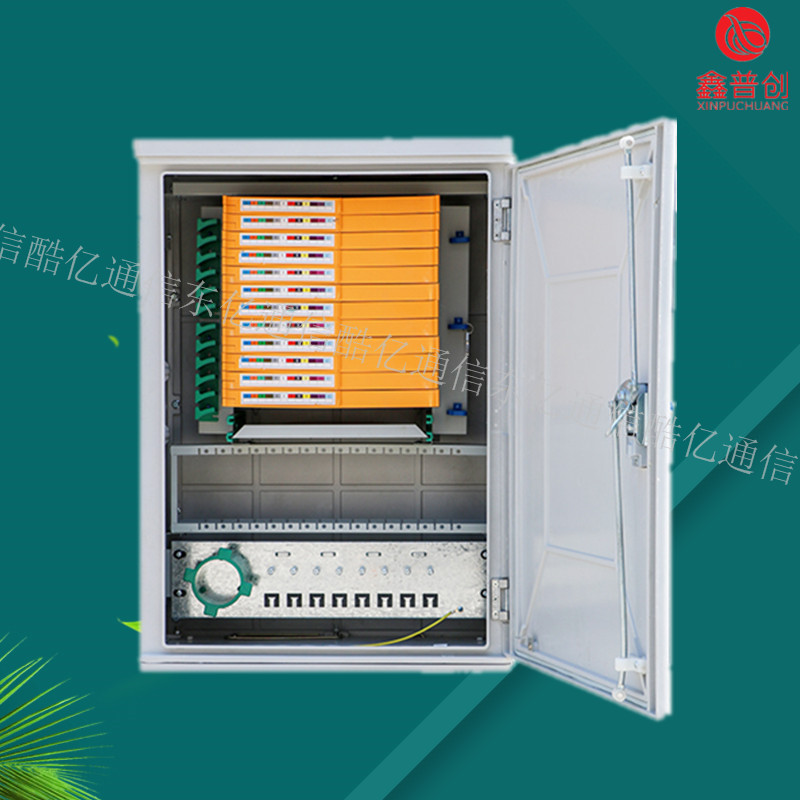

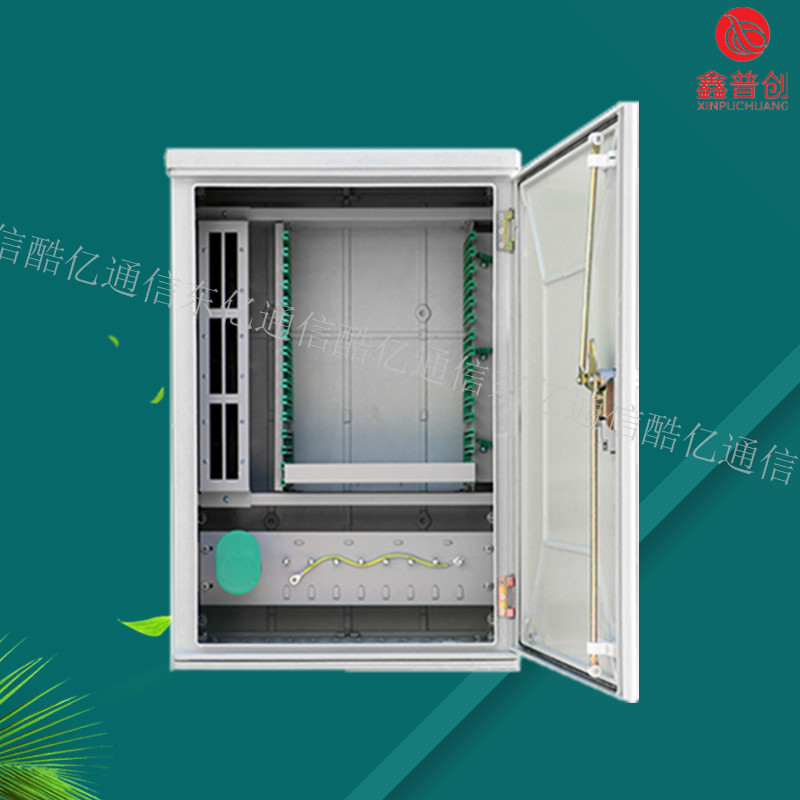

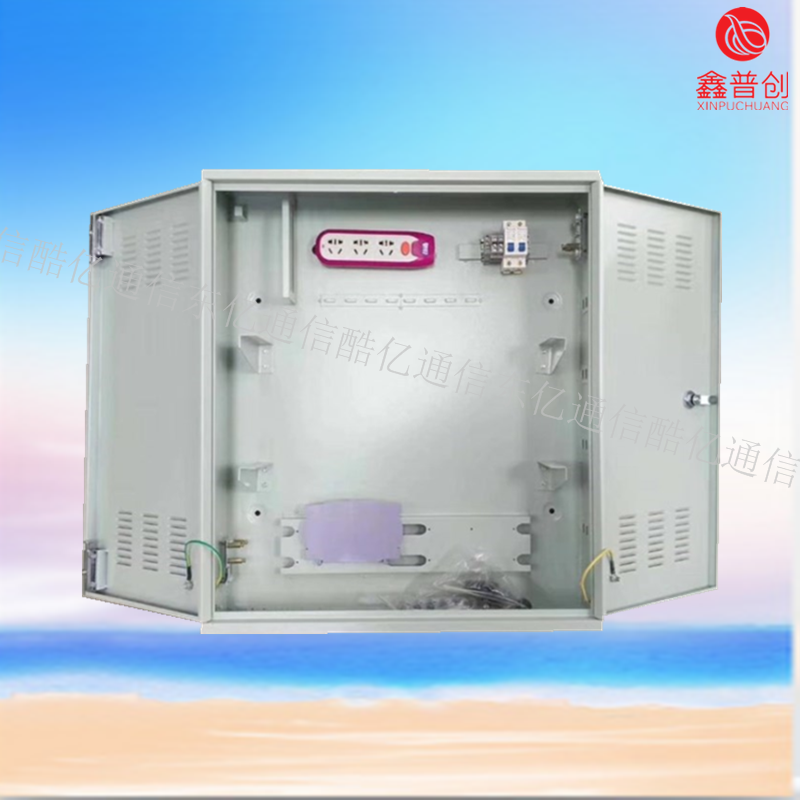

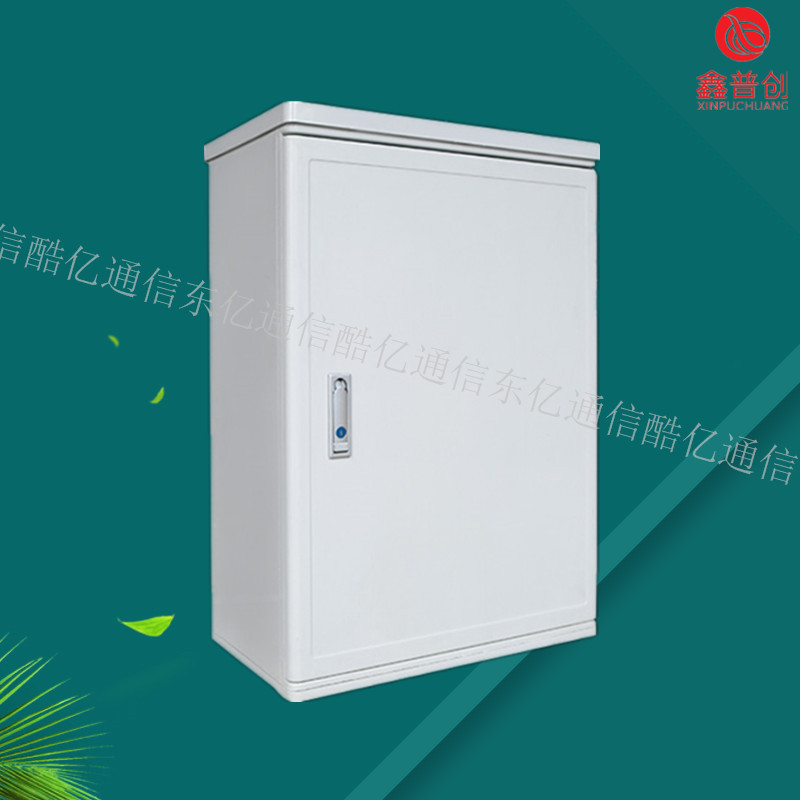

一般的光缆交接箱均有：箱体,一体化熔接盘,光缆固定板,挂纤柱几部分组成。光缆交接箱主要有48芯,96芯,144芯,288芯,576芯等几种。箱体材质常见的为SMC箱体。（SMC 是Sheet molding compound的缩写,即片状模塑料）主要原料由SMC专用纱,不饱和树脂,低收缩添加剂,填料及各种助剂组成。它在二十世纪六十年代初首先出现在欧洲,在1965年左右,美,日相继发展了这种工艺。我国于80年代末,引进了国外先进的SMC生产线和生产工艺。SMC具有优越的电气性能,耐腐蚀性能,质轻及工程设计容易,灵活等优点,其机械性能可以与部分金属材料相媲美,因而广泛应用于运输车辆,建筑,电子/电气等行业中。）主要特点：（1）全封闭机箱,防尘,防水,外形美观。（2）直纤规范,满足光纤弯曲半径大于40mm。（3）能同时满足带状光缆和非带状光缆的使用需要。 （4）具有安全,可靠的光纤存贮,保护功能。（5）标识清楚,每芯光纤的接续和分配有明显的标识。（6）全模块化设计的交接箱,可根据客户要求灵活组装,便于施工和维护。（7）可方便的进行光缆固定,开剥,接地。

挂杆式光缆交接箱

光缆交接箱的用户侧光缆,可以根据用户的发展需求进行逐一上箱,交接箱容量的选择可以以288芯为主。交接箱的主干光缆,应就近接入(接入层节点)。为了增加接入的灵活性,光缆的一部分主干纤芯可接在汇接层节点上。光缆在建设中有两种组网方式：总线式结构和环型结构。线式结构是指从局端到各光缆交接箱只使用一条大对数光缆连接的网络结构,它一般使用在业务量少,范围不大的非重点地区。环型结构是指所有光缆交接箱共同使用一条大对数光缆。光缆首尾在局端终端,自成一个封闭回路的网络结构,纤芯分配与总线式结构一样。总之,光交接箱在本地光缆网中的应用重要是对光缆纤芯的有效管理和合理规划利用,提高光缆纤芯的精细化管理,同时使光纤网络的建设具备灵活性和很好的扩展性,让光缆物理网络更好的服务于电信业务的发展建设。①箱门开启角度应不小于120°。②门锁的启闭灵活可靠。③保护接地处应具有明显的接地标志。④光缆光纤无论在箱内何处布放转弯,应保证其弯曲半径不小于30mm。⑤光缆引入口的设置应保护光缆引入时,其弯曲半径大于光缆直径的20倍
