576芯交接箱

576芯交接箱

光缆交接箱有哪些结构？有什么特点？

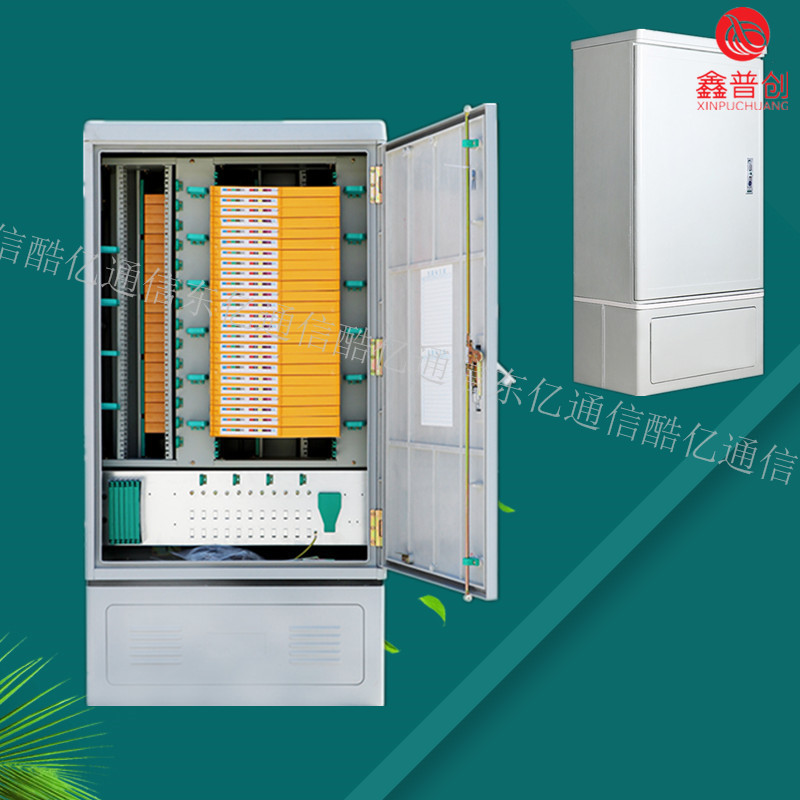

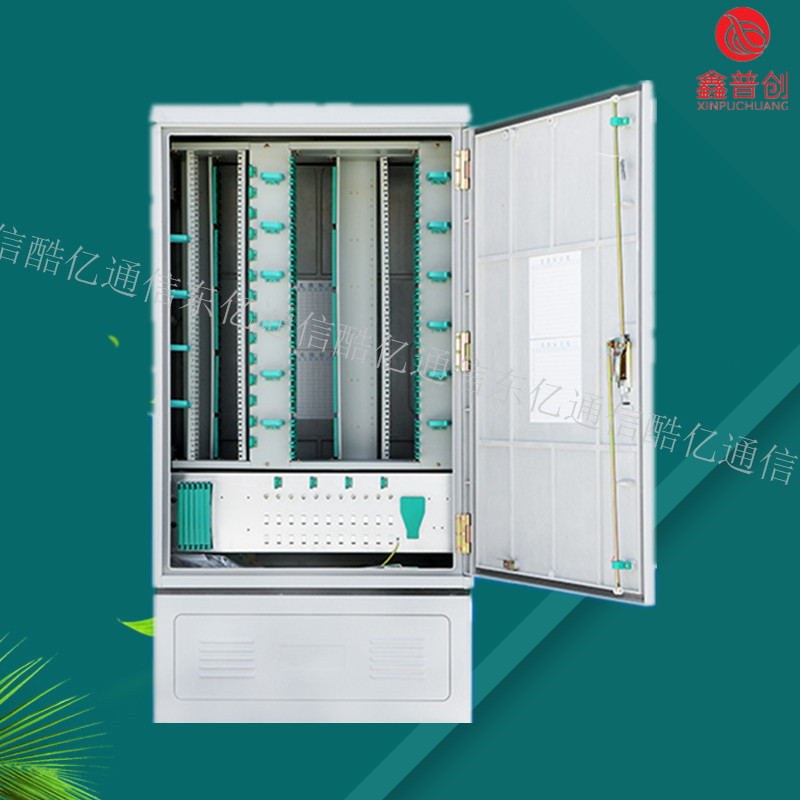

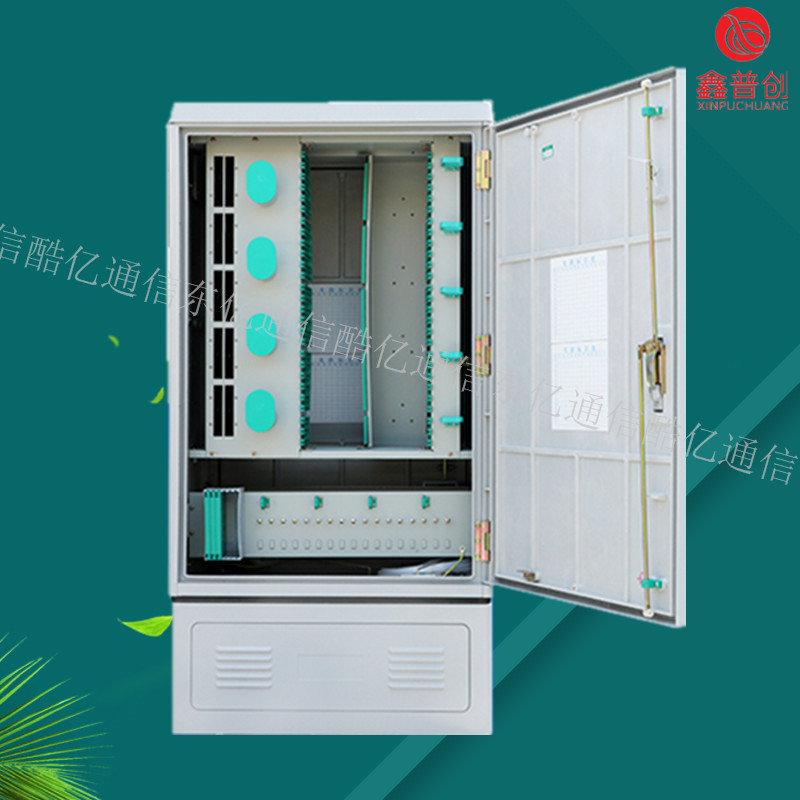

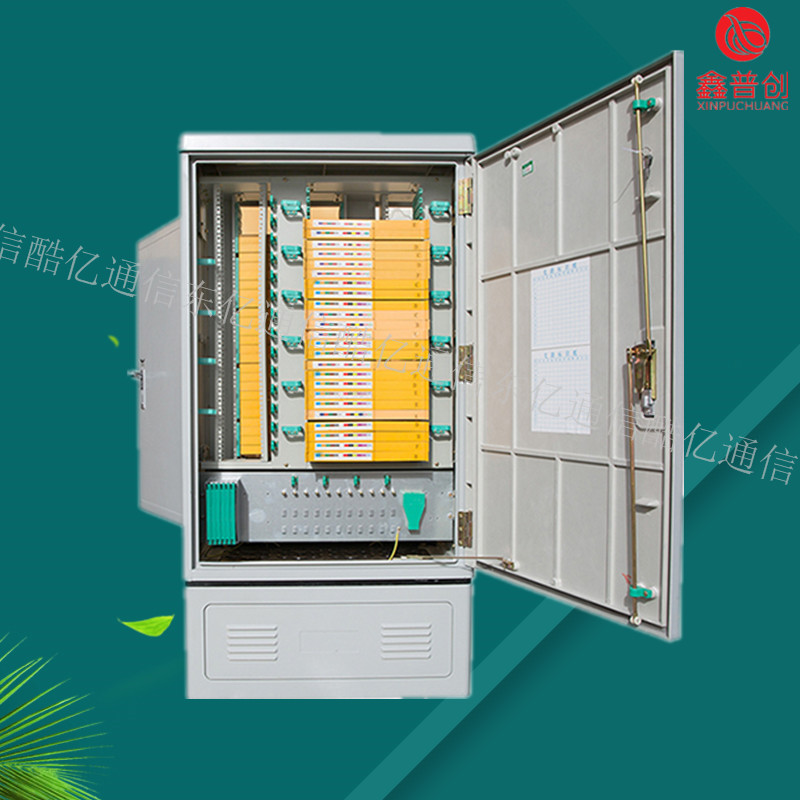

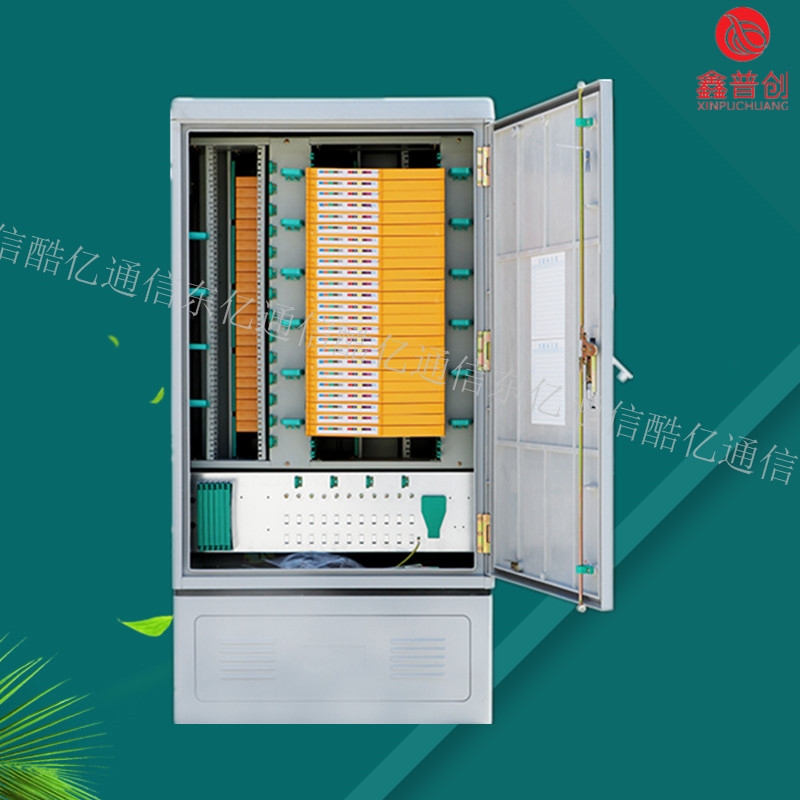

一般的光缆交接箱均有：箱体,一体化熔接盘,光缆固定板,挂纤柱几部分组成。光缆交接箱主要有48芯,96芯,144芯,288芯,576芯等几种。箱体材质常见的为SMC箱体。（SMC 是Sheet molding compound的缩写,即片状模塑料）主要原料由SMC专用纱,不饱和树脂,低收缩添加剂,填料及各种助剂组成。它在二十世纪六十年代初首先出现在欧洲,在1965年左右,美,日相继发展了这种工艺。我国于80年代末,引进了国外先进的SMC生产线和生产工艺。SMC具有优越的电气性能,耐腐蚀性能,质轻及工程设计容易,灵活等优点,其机械性能可以与部分金属材料相媲美,因而广泛应用于运输车辆,建筑,电子/电气等行业中。）主要特点：（1）全封闭机箱,防尘,防水,外形美观。（2）直纤规范,满足光纤弯曲半径大于40mm。（3）能同时满足带状光缆和非带状光缆的使用需要。 （4）具有安全,可靠的光纤存贮,保护功能。（5）标识清楚,每芯光纤的接续和分配有明显的标识。（6）全模块化设计的交接箱,可根据客户要求灵活组装,便于施工和维护。（7）可方便的进行光缆固定,开剥,接地。

光缆交接箱是通信行业非常普遍的设备,而在广电网络行业内使用时间还不是太长,由于三网融合的时间和政策出台,各地广电网络改造和建设的力度会逐渐加大,光缆敷设会逐渐延伸到居民小区。由于光缆使用量加大,业务逐渐增多,光纤跳纤连接也越来越多,因此光缆交接箱使用势在必行。对于广电网络的设计,施工和维护者而言,光缆交接箱的结构,使用常识有时还不是十分了解,下面将光缆交接箱的结构和使用常识做一简单介绍,供同行参考。光缆交接箱由主干层光缆和配线层光缆组成,配线层光缆提供光缆成端,跳接的交接设备。箱体采用双层结构,中间充有高性能隔热材料,具有良好的隔热效果,由不锈钢板材料或采用德国公司技术SMC(玻璃纤维增强不饱和聚酯塑料)经高温模压制作。跳线环采用圆钢经喷塑处理,美观,抗拉力强,箱体外侧要防水,防潮,防尘,防撞击损害,防虫害鼠害,侧对温度,湿度控制要求要高。要符合IP65国家标准。

光缆交接箱提供的容量常用有芯,根据用户需求可以提供特殊容量。光缆交接箱的容量是指光缆交接箱大能成端纤芯的数目,容量的大小与箱体的体积,整体造价,施工维护难度咸正比,所以不宜过大。一般一个光缆交接箱管理接入点大为20个左右,范围控制在约0.3平方公里,以平均一个接入点使用一条8芯光缆连接,配线层需终端纤芯160,若主配比为2,则主干层需终端纤芯80芯,即光交接箱的容量在240芯左右。当然,在经济不发达地区,可能只需该容量的一半,约140芯即可,个别经济发达地区。业务需求旺盛,则需求会在300多芯,考虑外壳使用德国科隆箱体和通信管遒的情况,光缆交接箱的容量应在200~400芯范围内。目前市场上各应根据各地区的业务发展情况,选择符合需求的光缆交接箱。
