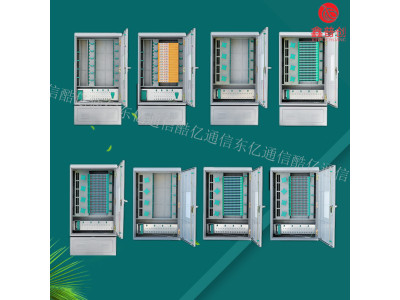

冷轧板288芯光缆交接箱

冷轧板288芯光缆交接箱

光缆交接箱是安装在户外的连接设备,对它较根本的要求就是能够抵受剧变的气候和恶劣的工作环境。它要具有防水气凝结,防水和防尘,防虫害和鼠害,抗冲击损坏能力强的特点。它必须能够抵御比较恶劣的外环境。因此,箱体外侧对防水,防潮,防尘,防撞击损害,防虫害鼠害等方面要求比较高；其内侧对温度,湿度控制要求十分高。按国际标准,这些项目较高标准为IP66。但能达到该标准的箱体外壳并不多。国内使用的光缆交接箱箱体主要有：***德国KRONE箱体,箱体采用不饱和聚酯玻璃纤维增强材料（SMC）,在防水,防潮,防撞击损害方面有较好的性能。国内参照KRONE箱体的仿制品是以铁质为主的金属箱体（一般达到IP65标准）。对于金属箱体,由于其在防水气凝结方面的低劣性能,注定不会得到大量使用,并逐渐被淘汰。国内一些仿制品由于材料性能问题导致箱体在防水气凝结和抗冲击两项性能上与引进德国的KRONE有较大差异,另外由于密封胶条舒缓老化性能较差,在防水,防尘两项性能上表现也一般。当然在光缆交接箱安装位置的外环境比较好时,降低性能要求,减少投资也是可以接受的。 [1] ①活动光纤连接器应满足所选用型式的相关标准中规定的“插入损耗”和“回波损耗”的要求。②高压防护接地装置与箱体金属工件之间的耐压水平应不小于直流3000V,1min不击穿无飞弧。③高压防护接地装置与箱体金属工件之间的绝缘电阻,在试验电压为直流500V条件下,不小于2´104MW。④高压防护接地装置与光缆中金属加强芯,挡潮层及铠装层相连的地线截面应不小于6mm2。

本设备根据实际需要可落地或架空安装使用。落地安装：在预制的水泥基座上按说明书提供的安装尺寸预留4个的地脚螺钉。安装时先打开设备门,将设备内底部的两边插销拔出,并打开设备底座面板,将设备放在水泥基座上,用螺母将底座内的底脚拧紧。安装完毕,合上底座面板,插好插销,锁紧面板。架空安装：在架空站台上按说明书提供的安装尺寸预留4个14的孔,再将设备用M12螺母螺栓固定牢固。纤的布放及光纤熔接抽出终端熔接托盘,打开盖板。向上推起上层的熔接盘,然后按顺序将尾纤活动连接头成端在下层的终端盘上。将尾纤按图示在终端盘上盘绕固定好,（保证弯曲处的曲率半径大于40MM).然后将其引入熔接盘,盘绕固定好后,用熔接盘固定凸台将其固定在终端盘上。将引入熔接盘的光缆纤芯留出一定余长后按图示盘绕固定（保证弯曲处曲率半径大于将光缆纤芯和尾纤根据熔接机的要求进行熔接,熔接点用热缩套管热缩保护后,置于溶解芯片上。所有纤芯熔接后,盖上盖板,推入熔接盘。

冷轧板288芯光缆交接箱

光缆交接箱是安装在户外的连接设备,对它较根本的要求就是能够抵受剧变的气候和恶劣的工作环境。它要具有防水气凝结,防水和防尘,防虫害和鼠害,抗冲击损坏能力强的特点。它必须能够抵御比较恶劣的外环境。因此,箱体外侧对防水,防潮,防尘,防撞击损害,防虫害鼠害等方面要求比较高;其内侧对温度,湿度控制要求十分高。按国际标准,这些项目较高标准为IP66。但能达到该标准的箱体外壳并不多。目前国内使用的光缆交接箱箱体主要有：***德国KRONE 箱体,箱体采用不饱和聚酯玻璃纤维增强材料(SMC),在防水,防潮,防撞击损害方面有较好的性能。国内参照KRONE箱体的仿制品是以铁质为主的金属箱体(一般达到IP65标准)。对于金属箱体,由于其在防水气凝结方面的低劣性能,注定不会得到大量使用,并逐渐被淘汰。国内一些仿制品由于材料性能问题导致箱体在防水气凝结和抗冲击两项性能上与引进德国的KRONE有较大差异,另外由于密封胶条舒缓老化性能较差,在防水,防尘两项性能上表现也一般。当然在光缆交接箱安装位置的外环境比较好时,降低性能要求,减少投资也是可以接受的。

冷轧板288芯光缆交接箱
