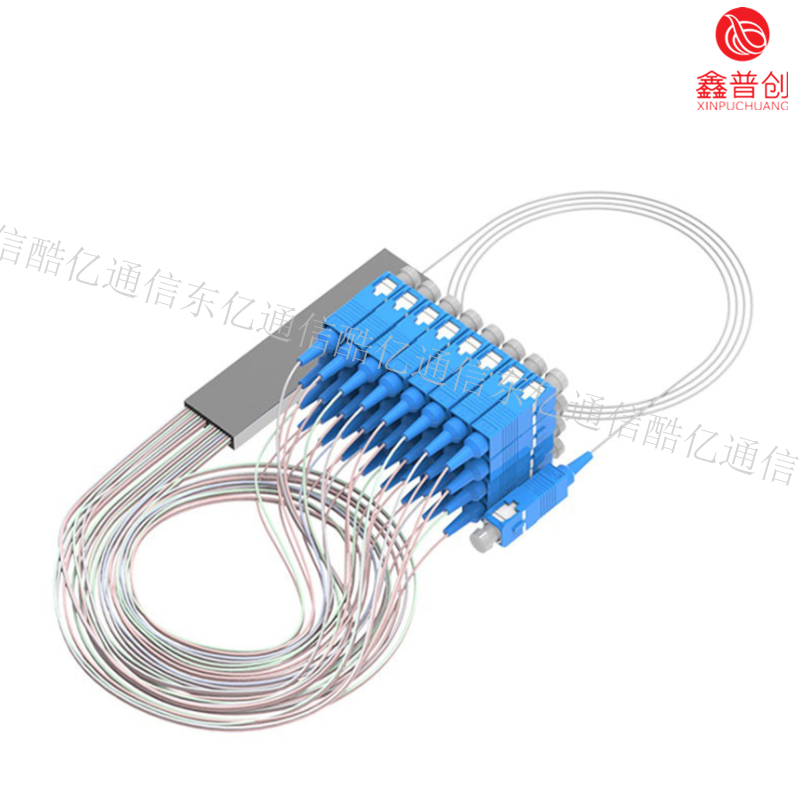

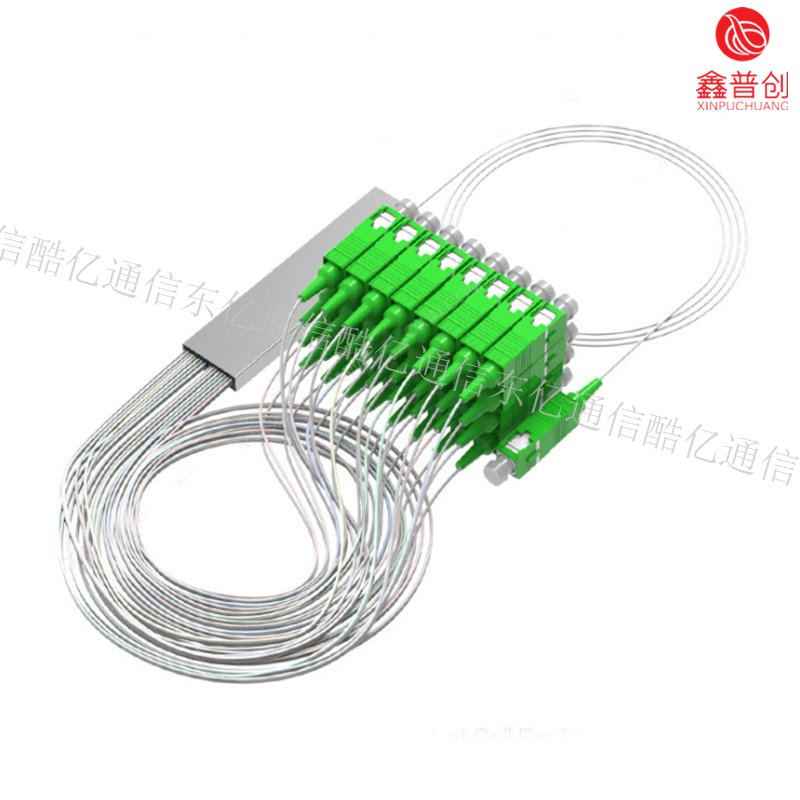

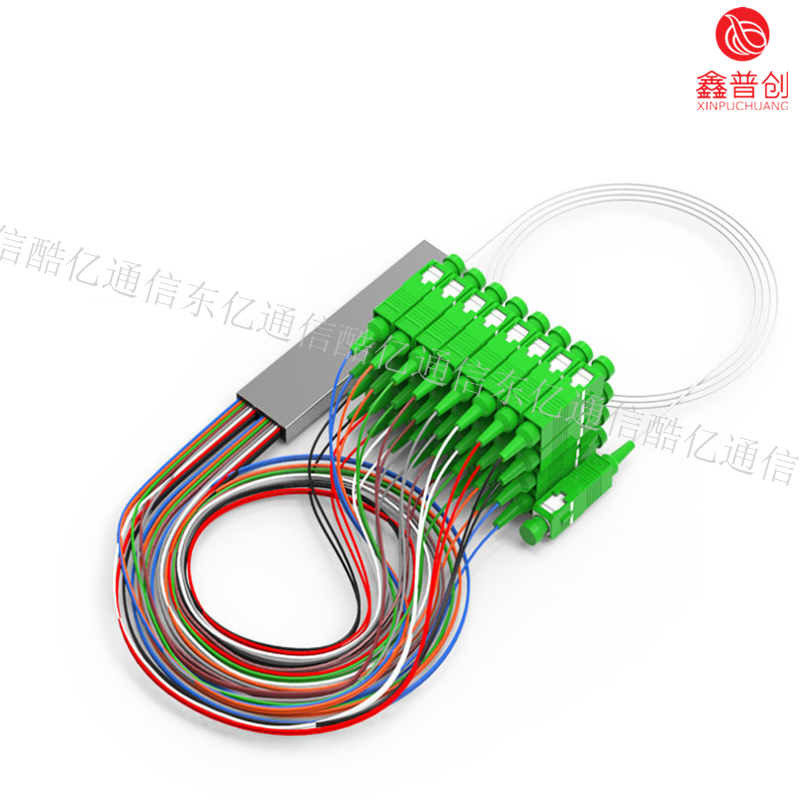

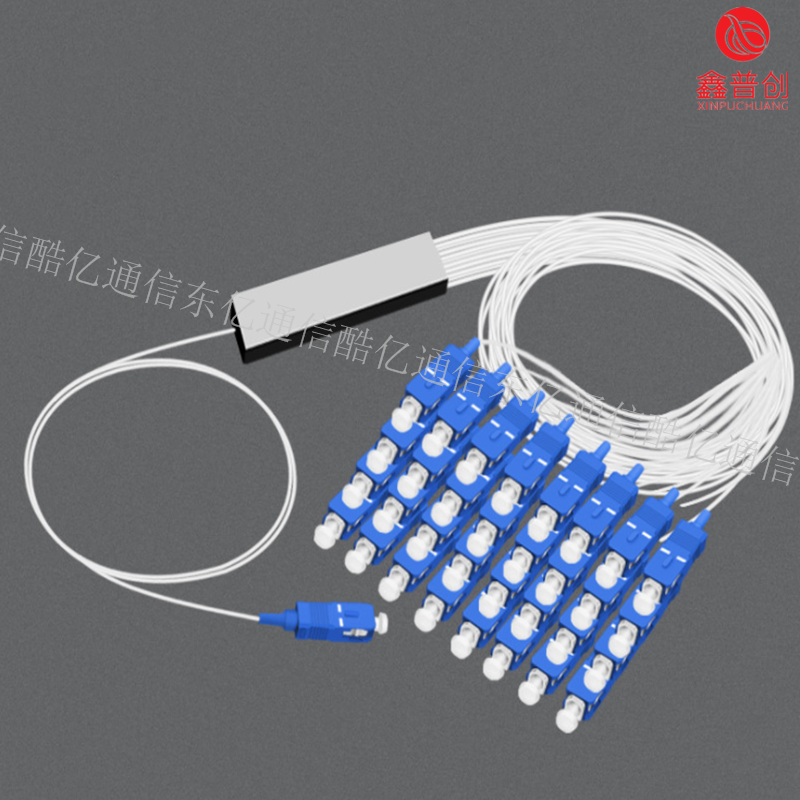

SC/APC1分16光分路器
光分路器光纤链路中最重要的无源器件之一，在FTTH无源光网络中扮演了重要角色，具有多个输入端和多个输出端的光纤汇接器件，特别适用于无源光网络(EPON，GPON，BPON等)中连接局端和终端设备并实现光信号的分路。它的三个最重要的组成部分分别是光纤阵列的输入端、输出端和芯片，这三个组件的设计和组装对PLC光分路器之后能否进行稳定正常地工作起到了至关重要的作用. 与FBT（熔融拉锥型）分路器相比，PLC分路器具有更好的性能，提供以最小的损失准确分割的高效的封装。PLC光分路器常用的有很多种，如：裸纤式 、PLC光分路器、微型钢管式分路器、ABS盒式光分路器、带分支器型光分路器、托盘式光分路器、机架式光分路器LGX光分路器和微型插件式PLC光分路器。 随着光纤通信的投资方向由通信干线，城域网，局域网，专用网等向FTTP、FTTH的方向发展。光分路器的需求也将不断扩大。
光分路器的光学特性指标包括工作带宽、插入损耗、偏振相关损托、均匀性、四波损耗、方向性等。进行一系列的型式试验(振动、冲击、光组枕拉、扭转、低测、高温，温度循环、湿热、水泡、盐雾)和可靠性试验(机械完整性和环境温度耐久性)之后考核的也是其光学特性。医此本文仅对PLC型光分路器光学特性的测试方法进行讨论，技光分路器的插人员耗是指在规定输出第口的光动事相对全部输入光功事的比值。插入员耗是光分路刚基本的测试参数。工作带克，偏振相关损耗。均匀性的测试和计算均在此基础上进行，原理上，光分路器插入核耗的测试与常见的光纤活动连接器插入损耗的测试是相同的，都是先校难标难跳纤的插损之后，将器件串接在光路中，读出经过昌件袁减之后的光功事值即为其插入强耗值。
SC/APC1分16光分路器
·平面波导型光分路器（PLCSplitter）是一种基于石英基板集成波导光功率分配器件，具有体积小，工作波长范围宽．可靠性高，分光均匀性好等特点．特别适用于无源光网络（EPON、BPON、GPON等）中连接局端和终端设备并实现光信号的分路．。光功率分配器按原理可分为微光型、光纤型、光波导通路器3类。多年来我们一直使用的是熔融拉锥光纤分路器(FBTSplitter),随着PLC(PlanarLightwaveCircuit)芯片技术的发展和国产化,PLC光分路器的价格大幅度下降,得到广泛的应用。1PLC光分路器简介平面波导型光分路器(PLCSplitter)由一个光分路器芯片和两端的光纤阵列耦合组成。
PLC芯片采用半导体工艺在石英基底上生长制作一层分光波导,芯片有1个输入端和N个输出端波导,两端分别耦合输入输出光纤阵列,封上不锈钢或ABS外壳组成PLC光分路器,有1128几种。1.1PLC光分路器的优点(1)工作波长可达到1260~1650nm。一般常用的波长只有1310nm、1550nm和1490nm,在CWDM(粗波分复用)和DWDM(密集波分复用)中也可使用。(2)分光均匀性好,可以做132分光使用,非常适合广电网络光输入光功率范围小的技术特点。(3)工作温度在-40~+85,插入损耗随温度图1前端信号分配示意图变化而变化量较小,适合南北方室外线路温度差异性大的特点。(4)封装体积小,抗机械振动、冲击性较好,可靠性高。
(5)18以上的PLC分路器的价格远远低于光纤型分路器,价格优势明显。1.2PLC光分路器的技术参数(如表1所示)表1PLC光分路器的技术参数参数121418116132164插入损耗/dB47.410.713.716.921损耗均匀性/dB0.40.60.81.21.72.5回波损耗/dB505050505050偏振相关损耗/dB0.20.20.30.30.30.4方向性/dB555555555555工作波长/nm1260~1650工作温度/-40~852信号分配10年前光纤网络改造时,只能使用1310nm光发射机加光分路器,光发射机输出光功率的计算比较复杂,即使光发射机采用同一型号,但光分路器的分光路数和分光比都不相同,光分路器不能互换使用,给日后的维护带来不便。
