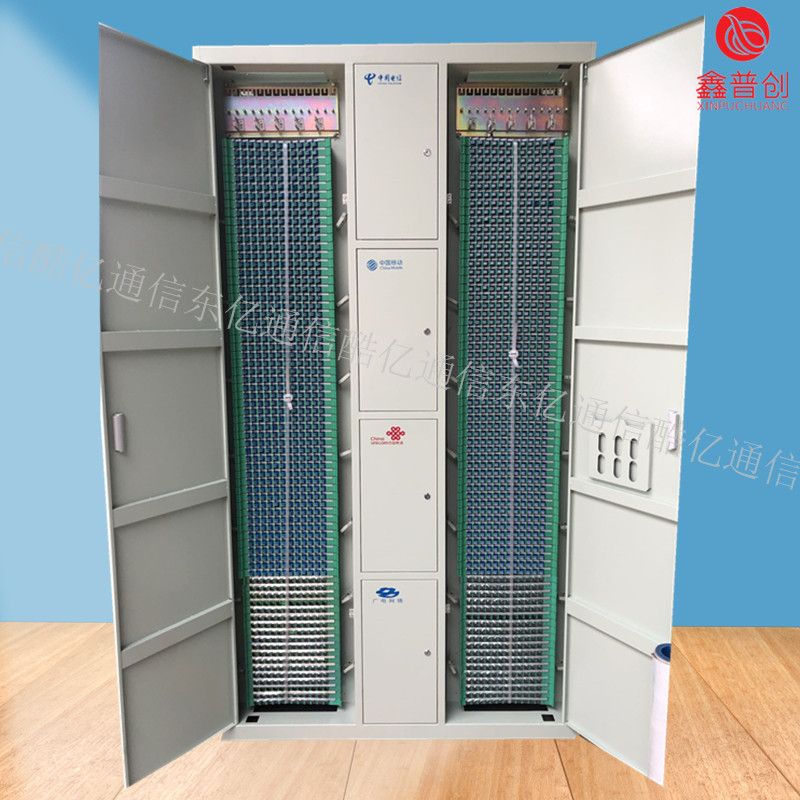

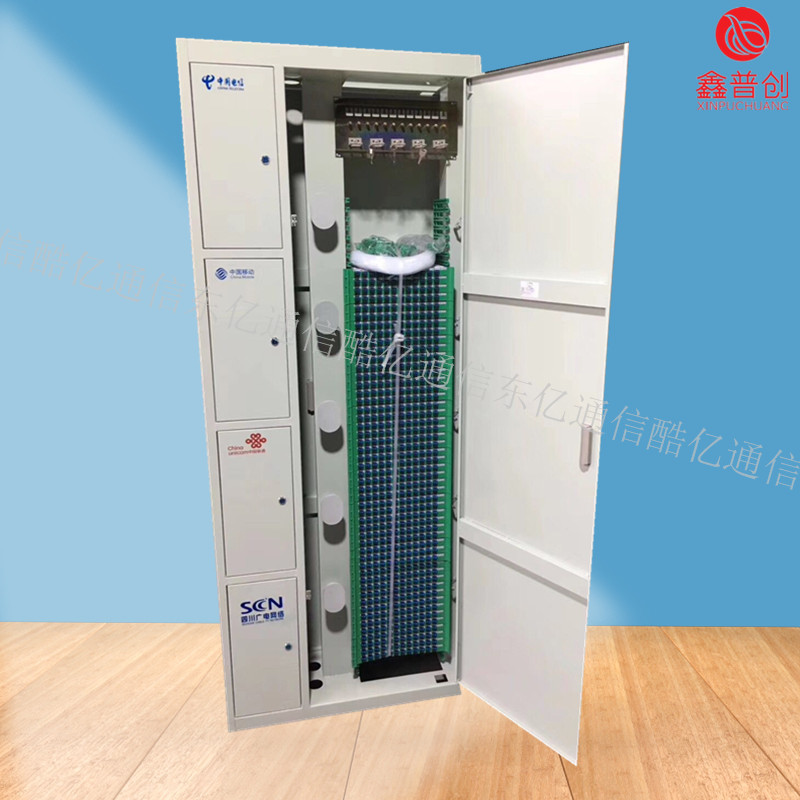

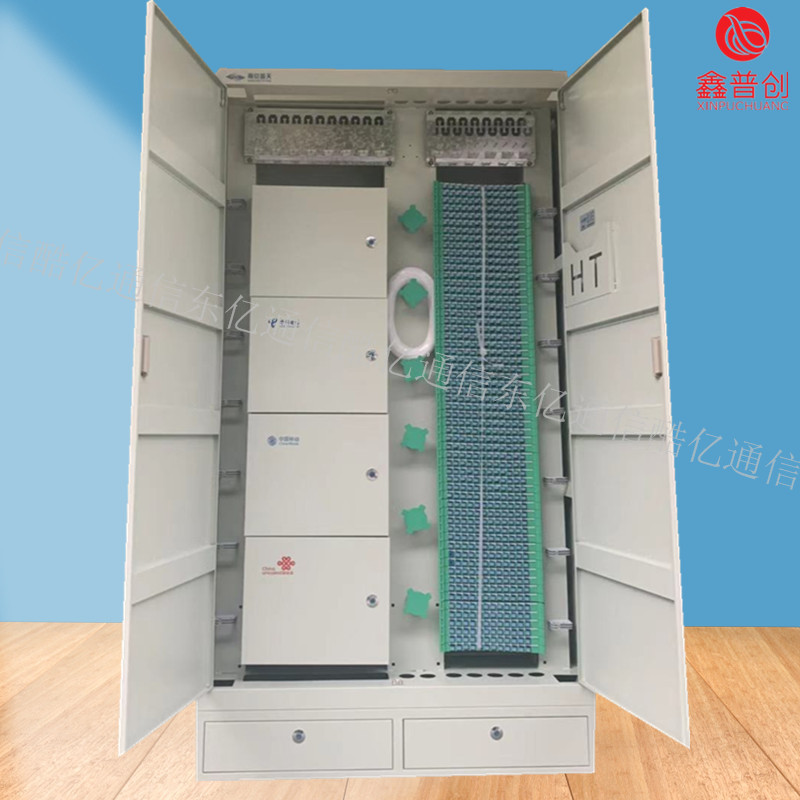

四网1440芯融合配线柜

四网1440芯融合配线柜

【产品概述】光纤配线架,又简称ODF，是专为光纤通信机房设计的光纤配线设备，具有光缆固定和保护功能光缆终接功能、调线功能。ODF可以对光缆纤芯和尾纤起到保护功能。既可单独装配成光纤配线架，也可与数字配线单元、音频配线单元同装在一个机柜/架内。构成综合配线架。该设备配置灵活、安装使用简单、容易维护、便于管理、是光纤通信光缆网络终端，或中继点实现排纤、跳纤光缆熔接及接入必不可少的设备。光纤配线架根据结构的不同可分为壁挂式和机架式。壁挂式光纤配线架可直接固定于墙体上，一般为箱体结构，适用于光缆条数和光纤芯数都较小的场所。机架式光纤配线架可直接安装在标准机柜中，适用于较大规模的光纤网络。

光缆是当今信息社会各种信息网的主要传输工具。如果把“互联网”称作“信息高速公路”的话，那么，光缆网就是信息高速路的基石---光缆网是互联网的物理路由。一旦某条光缆遭受破坏而阻断，该方向的“信息高速公路”即告破坏。通过光缆传输的信息，除了通常的电话、电报、传真以外，大量传输的还有电视信号，银行、行情等一刻也不能中断的信息。长途通信光缆的传输方式已由PDH向SDH发展，传输速率已由当初的140MB/S发展到2.5GB/S、4×2.5GB/S、16×2.5GB/S甚至更高，也就是说，一对纤芯可开通3万条、12万条、48万条甚至向更多话路发展。

如此大的传输容量，光缆一旦阻断不但给电信部门造成巨大损失，而且由于通信不畅，会给广大群众造成诸多不便，如计算机用户不能上网、行情不能知晓、银行汇兑无法进行、异地存取成为泡影、各种信息无法传输。在边远山区，一旦光缆中断，就会使全县甚至光缆沿线几个县在通信上与世隔绝，成为孤岛。给军机关和人民群众造成的损失是无法估量的。

四网1440芯融合配线柜

熔接尾纤+适配器转接型光纤配线箱，6U机架式安装，大可支持96根ST/SC/FC头熔接尾纤、96个ST/SC/FC适配器转接或192根LC头熔接尾纤+96个双口LC适配器转接。满配内含8个一体化托盘；具有光缆纤芯与尾纤熔接保护、光纤连接器插头调整、纤芯及传输线路标识功能；配套2个光缆引入接地单元。

具有光缆引入固定保护功能、光缆金属与机架绝缘功能、高压防护接地功能；特别适用于工业屏柜或通信机柜中光缆与光通信设备之间或光通信设备之间的配线连接；室内环境或室外防水密封环境中应用！光纤连接器损耗不大于0.5dB,其中介入损耗不大于0.2dB。标称工作波长：850nm、1310nm、1550nm。机架与高压防护接地装置之间耐压：3000V（直流电）/lmin不击穿，无飞弧。机架与高压防护接地装置之间绝缘电阻：不小于1000MΩ/500V（直流电）。回波损耗：≥45dB。工作环境：工作温度：-5℃～+40℃。储存温度：－25℃～+55℃。相对湿度：不大于85℃（+30℃时）。大气压力：70Kpa～106Kpa。

机柜结构由冷扎钢板加工整体烧焊连接组成。结构简单，安装、使用、维护方便。设备装有光缆引入固定保护装置、接地装置；光纤配线单元由围框及光纤配线模块组成。光纤配线模块为配线、熔纤一体化结构，具有配线、调线、熔接缆纤的功能，配线熔纤模块可以装12个FC或SC适配器。

四网1440芯融合配线柜
