960芯三网合一光纤配线架功能要求

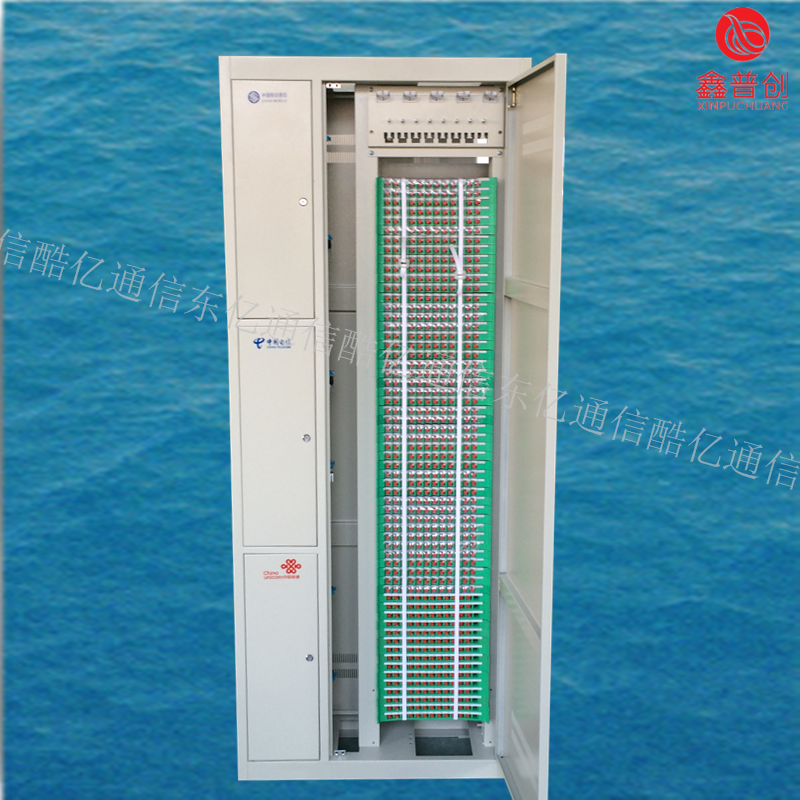

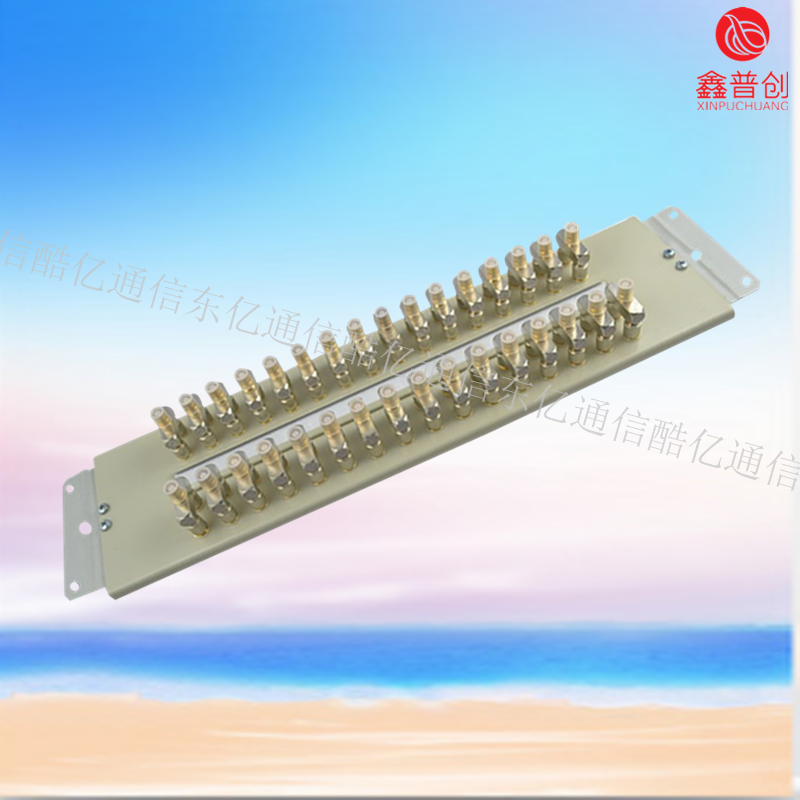

960芯三网合一光纤配线架

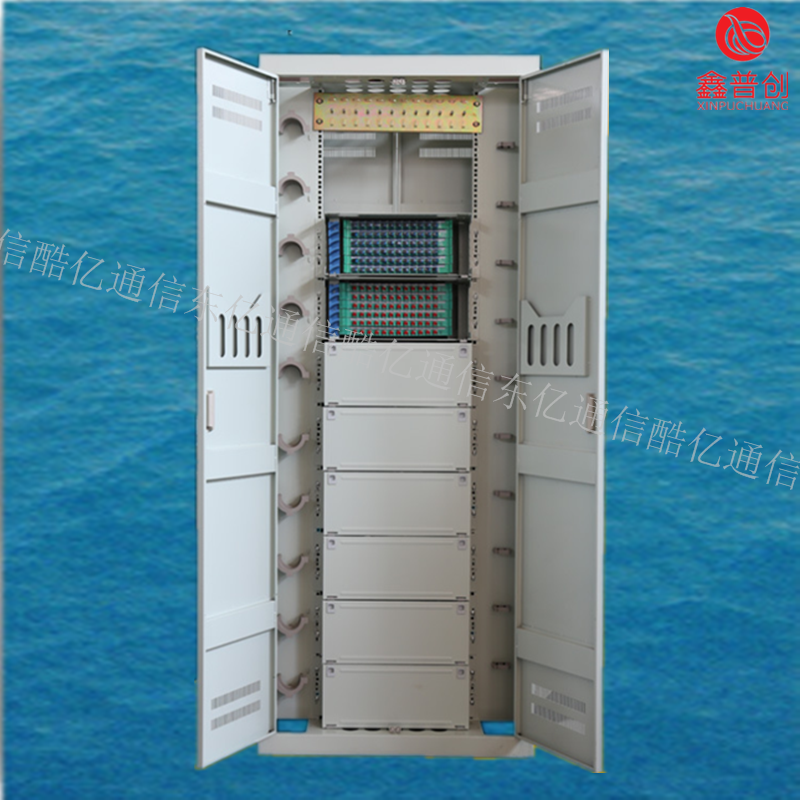

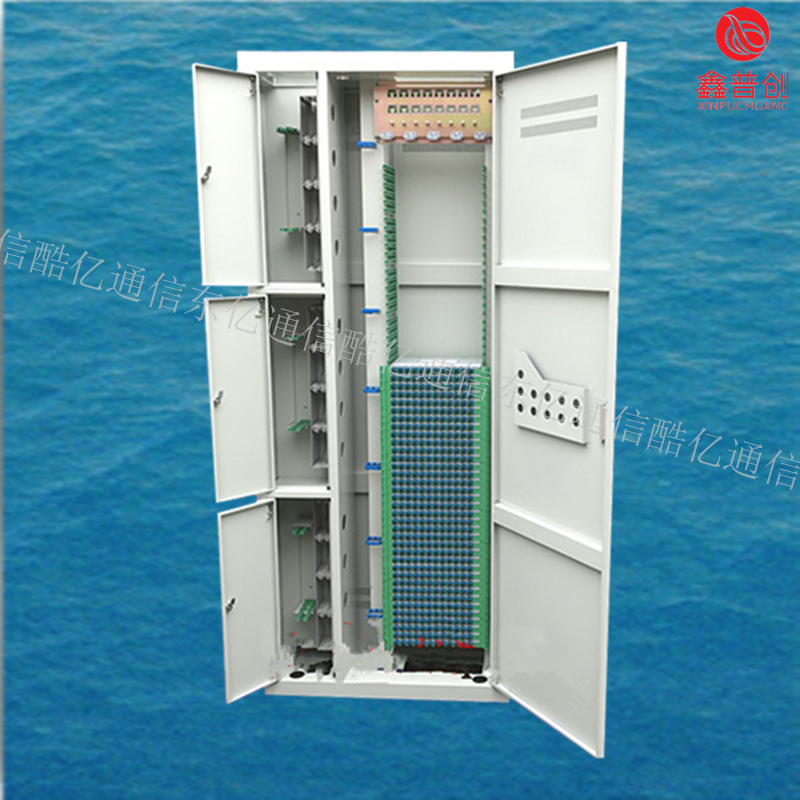

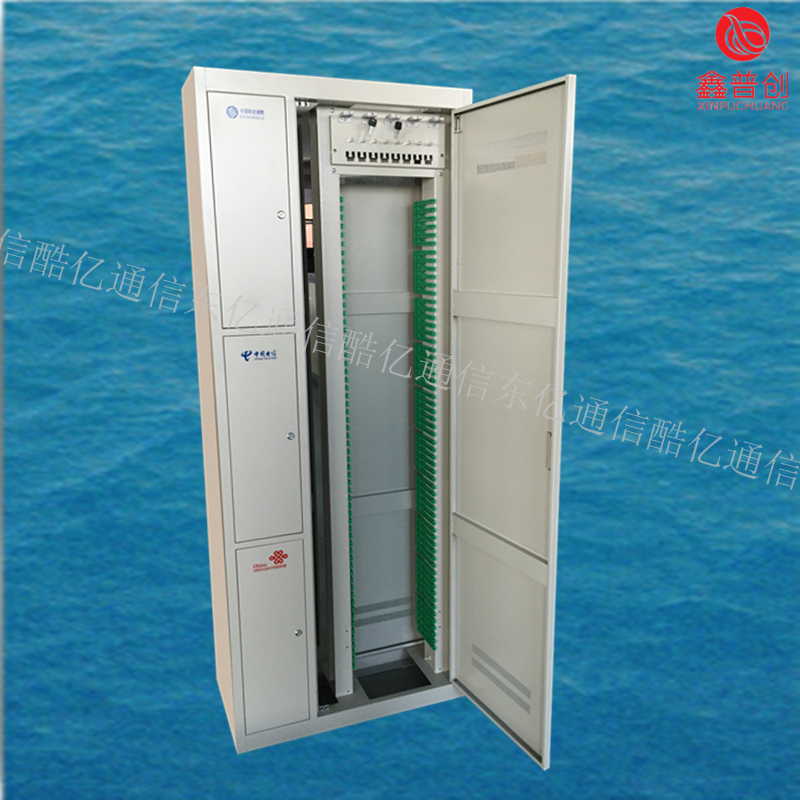

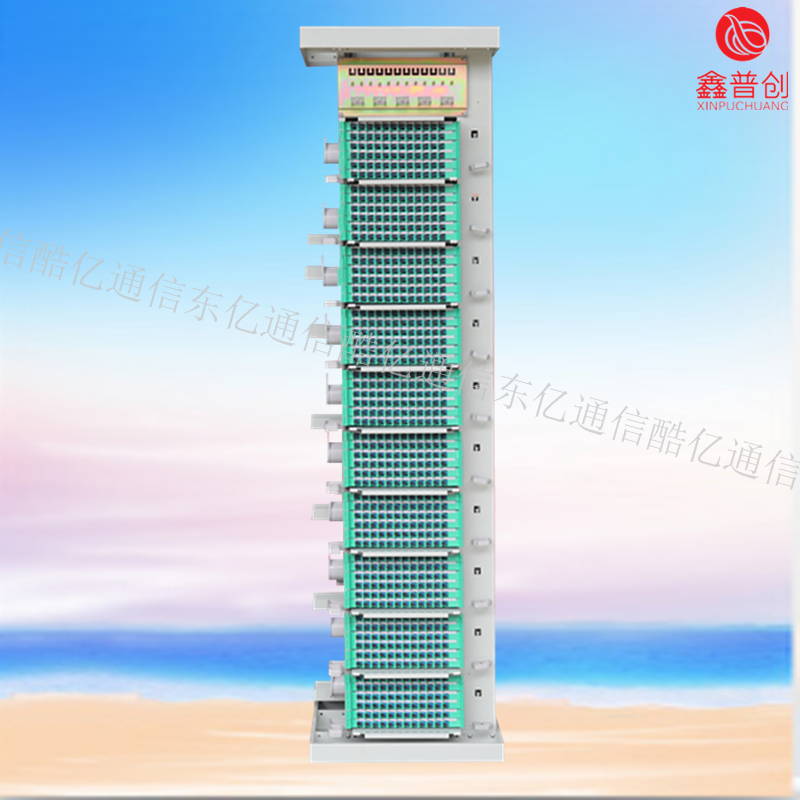

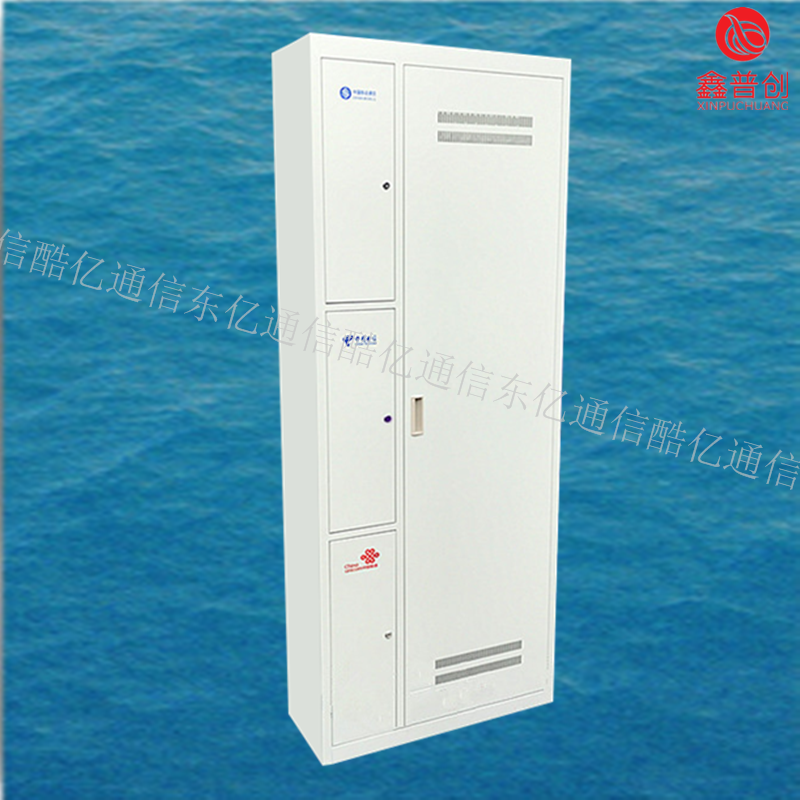

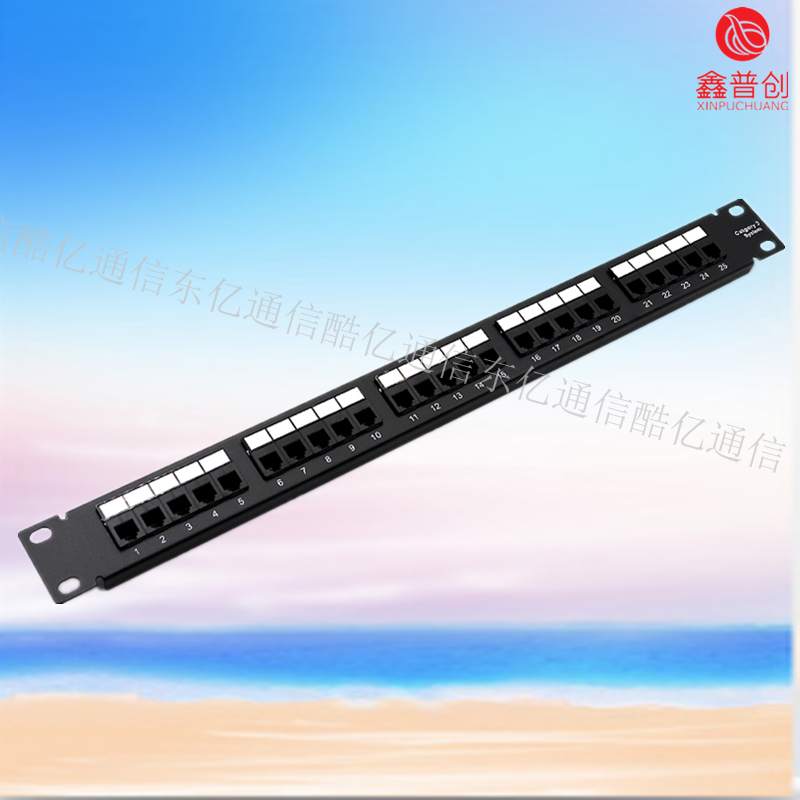

综合布线系统中，配线架适用于设备间的水平布线或设备端接，以及集中点的互配端接。坚固及易于安装的设计，减少安装与操作费用，较大的正面标识空间方便端口识别，便于管理，符合19"机架安装标准。目前，该产品已在全球多个国家和地区获得规模商用，为运营商带来多项价值：1.大容量，高密度，减少机柜布放数量，节约机房空间，增加机房的利用率；2.实时监控端口，可提高故障定位效率，减少人力成本；3.智能施工确保路由信息准确，减少沉没端口，节约运维成本；4.eID电子标识减少纸质标签带来的信息泄露隐患；5.智能中间配线柜配合智能光纤配线架，可实现机房智能化和电子化，易于部署和维护。ODF（Optical Distribution frame）光纤配线架光纤配线架（ODF）用于光纤通信系统中局端主干光缆的成端和分配，可方便地实现光纤线路的连接、分配和调度。随着网络集成程度越来越高，出现了集ODF、DDF、电源分配单元于一体的光数混合配线架，适用于光纤到小区、光纤到大楼、远端模块局及无线的中小型配线系统。

1、光缆固定与保护功能：应具有光缆引入、固定和保护装置。该装置将光缆引入并固定在机架上，保护光缆及缆中纤芯不受损伤。光缆金属部分与金属机架绝缘，固定后的光缆金属护套及加强芯应可靠连接高压防护接地装置。2、光纤终接功能：应具有光纤终接装置。该装置便于光缆纤芯及尾纤接续操作、施工、安装和维护。能固定和保护接头部位平直而不位移，避免外力影响，保证盘绕的光缆纤芯、尾纤不受损伤。3、跳线功能：通过光纤跳线连接器插头，能迅速方便地调度光缆中的纤芯序号及改变光传输系统的路序。4、光缆纤芯和尾纤的保护功能：光缆开剥后纤芯有保护装置，固定后引入光纤有终接装置。5、容量：每机架容量和单元容量（按适配器数量确定）应在产品企业标准中作出规定，光纤终接装置、光纤存储装置、光纤连接分配装置在满容量范围内应能成套配置。6、标识记录功能：机架及单元内应具有完善的标识和记录装置，用于方便地识别纤芯序号或传输路序，且记录装置应易于修改和更换。7、光纤存储功能：机架及单元内应具有足够的空间，用于存储余留光纤。8.倒换业务：当DOF机柜或者基站需要搬迁时.会出搬迁方案.原有设备上的业务会被换再另外一条线路上.这时割接光缆时可能会造成业务断开、但是这种情况确很少出现因为基站PTN设备会产生单向光LOS告警，届时业务自动倒换，不会造成业务中断。

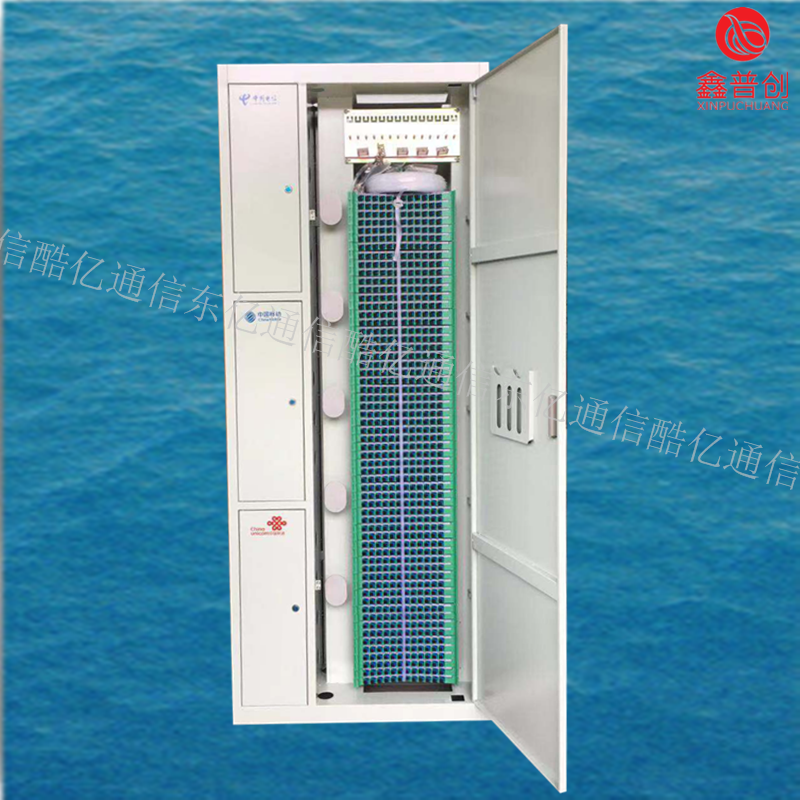

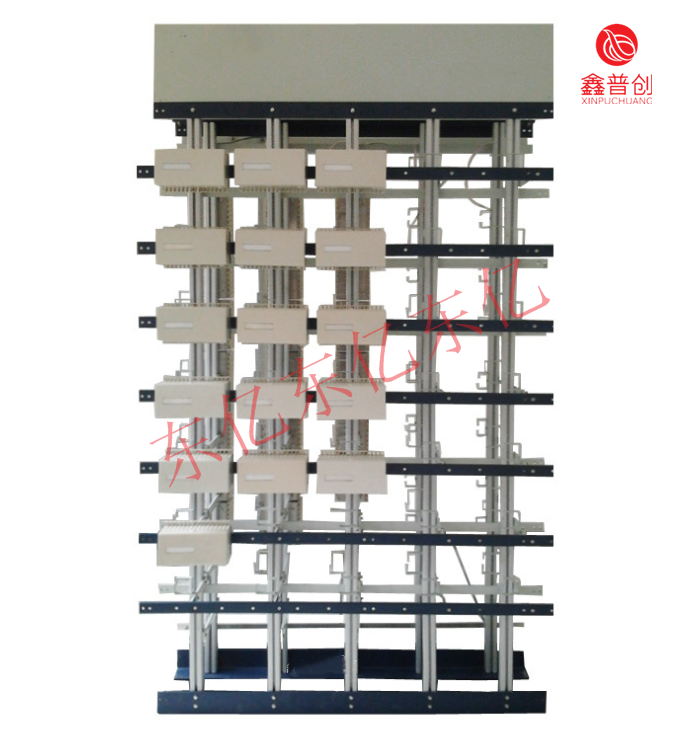

960芯三网合一光纤配线架

基于上文扥分析光纤传输设备组网完成以后，必须要进行调试，以满足光信号、色散、光信噪比和非线性效应的要求。这是保证有线电视网络通畅的关键环节。首先来看发射机输入信号的调试，主要就是针对发射机输入的高频信号进行测试，测试信号电平以及平坦性是否满足要求。如果电平比较大，在放大器这个部分就会导致幅度偏大的情况，而导致信号失真。反之就是光信噪比不能满足要求，这是就需要调整光功率指标来满足信号的平坦性要求。其次，测试发射机工作波长。对于有线电视网络而言工作波长一般都集中在1310nm或者是1550nm两种波长上。基于1310nm波长来说，实际色散程度很低，几乎为零，但是传输当中衰耗却很大，而且不能进行中继放大。对于另外一种来说衰耗倒是不大，而且也能够进行总计放大，所以比较适合进行远距离传输。实际上就是要测试发射机的发射的光功率是不是满足要求，光功率是限制传输距离的重要参数，如果这个参数不达标，那就需要考虑改进组网的方案了。再次，接收机的调试。接收机承担这接收来自发射机的信号，并且要转化成电信号来适应有线电视的播放，一般就是针对功率进行测试，看输入电平、光功率是否满足要求，要求是信号不能太强也不能太弱，太强会出现电视画面波纹现象，而太弱则满足不了播放需求。
