1分16插卡式光分路器封装方法

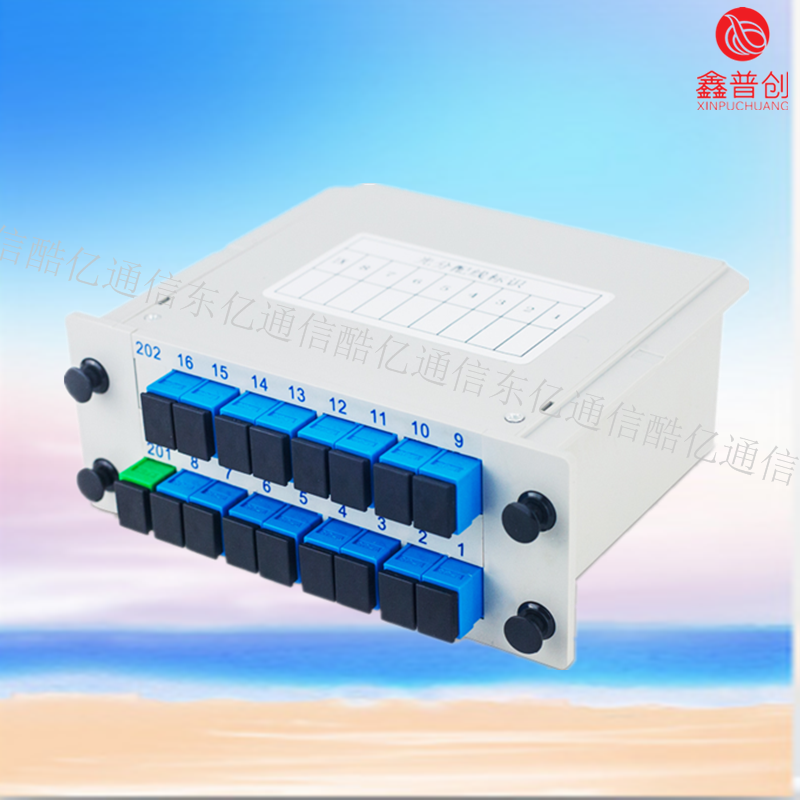

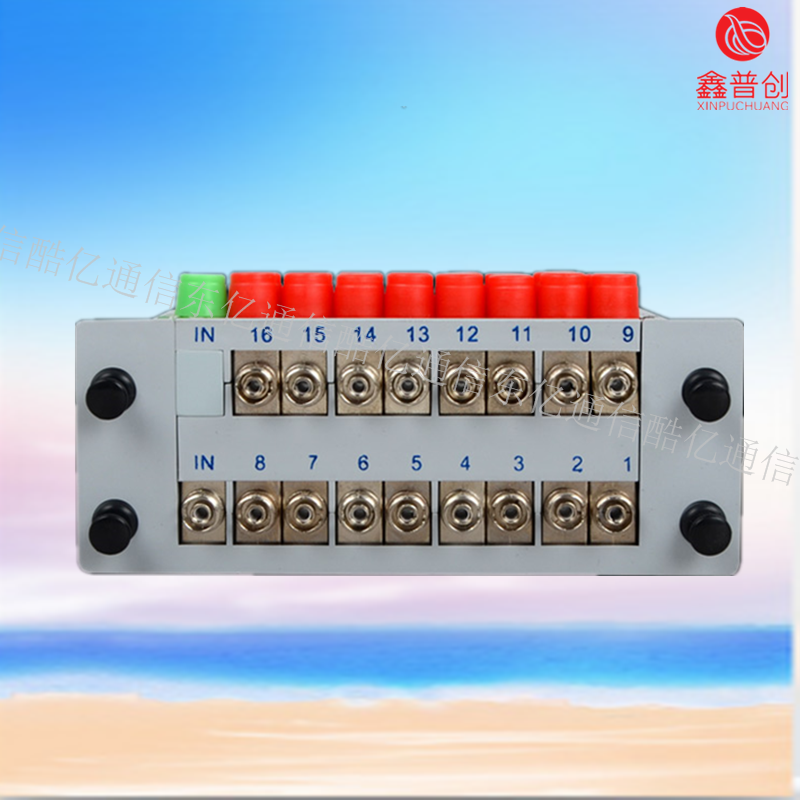

1分16插卡式光分路器

光分路器设备封装应经济高效、坚固且结构紧凑，设备内部光纤应保证一定的盘纤半径，保证盘绕的光纤不受损伤，所有器件应固定良好并可提供足够的供管理、连接、安装、维护、检验、测试用的空间。本标准主要定义下列五种封装结构的光分路器，以适应不同的安装设施和安装环境，不同封装光分路器的外形、尺寸应符合附录A要求。光分路器封装方式：名称封装方式 端口类型 适用范围：盒式光分路器 盒式封装 带插头尾纤型 桌面、托盘、光缆交接箱等。机架式光分路器 机架式封装 适配器型 19英寸标准机架。微型光分路器 微型封装 不带插头尾纤型。带插头尾纤型。光缆接头盒、分光分纤盒等托盘式光分路器 托盘式封装 适配器型 光纤配线架或光缆交接箱等插片式光分路器 插片式封装 适配器型 光纤配线架、光缆交接箱、分光分纤盒等，配合插箱使用其他封装形式的光分路器不做明确要求，可根据各地实际需要定制，所有性能指标参照本标准执行。适配器要求：光分路器的适配器应根据需要选择SC、FC、LC等类型，为减小设备体积，节省安装空间，光分路器可采用LC适配器。技术条件应分别符合YD/T 1272.3-2005（SC型）、YD/T。1272.4-2007（FC-UPC型、FC-APC型）、YD/T 1272.1-2003（LC型）等标准的相关规定。端面以UPC为主，APC端面适配器主要在承载模拟CATV信号时采用。6.3 引出尾纤要求：盒式光分路器的引出尾纤应采用Φ2mm光缆，微型光分路器的引出尾纤应采用Φ0.9mm。光缆或Φ0.25mm光纤。尾纤中的光纤应符合ITU-T G.657A标准。不带插头的Φ0.25mm光纤型光分路器，输出端应采用8芯一组的光纤带，光纤带技术条件应符合YD/T 979-2009标准的相关规定，光纤带色谱应按照YD/T 979-2009要求排列，具体见表2。分光比大于8的光分路器需要采用多组光纤带，应在每组光纤带尾部贴上标签，区分每组光纤带。

光纤带色谱要求序号 1 2 3 4 5 6 7 8色谱 蓝 橙绿棕灰白红黑引出尾纤长度应可根据实际需求进行定制。

光分路器的插入损耗是指每一路输出相对于输入光损失的dB数，其数学表达式为：Ai=-10lg Pouti/Pin ，其中Ai是指第i个输出口的插入损耗；Pouti是第i个输出端口的光功率；Pin是输入端的光功率值。附加损耗定义为所有输出端口的光功率总和相对于输入光功率损失的DB数。值得一提的是，对于光纤耦合器，附加损耗是体现器件制造工艺质量的指标，反映的是器件制作过程的固有损耗，这个损耗越小越好，是制作质量优劣的考核指标。而插入损耗则仅表示各个输出端口的输出功率状况，不仅有固有损耗的因素，更考虑了分光比的影响。因此不同的光纤耦合器之间，插入损耗的差异并不能反映器件制作质量的优劣。对于1*N单模标准型光分路器附加损耗如下表所示：分路数 2 3 4 5 6 7 8 9 10 11 12 16附加损耗DB 0.2 0.3 0.4 0.45 0.5 0.55 0.6 0.7 0.8 0.9 1.0 1.2。

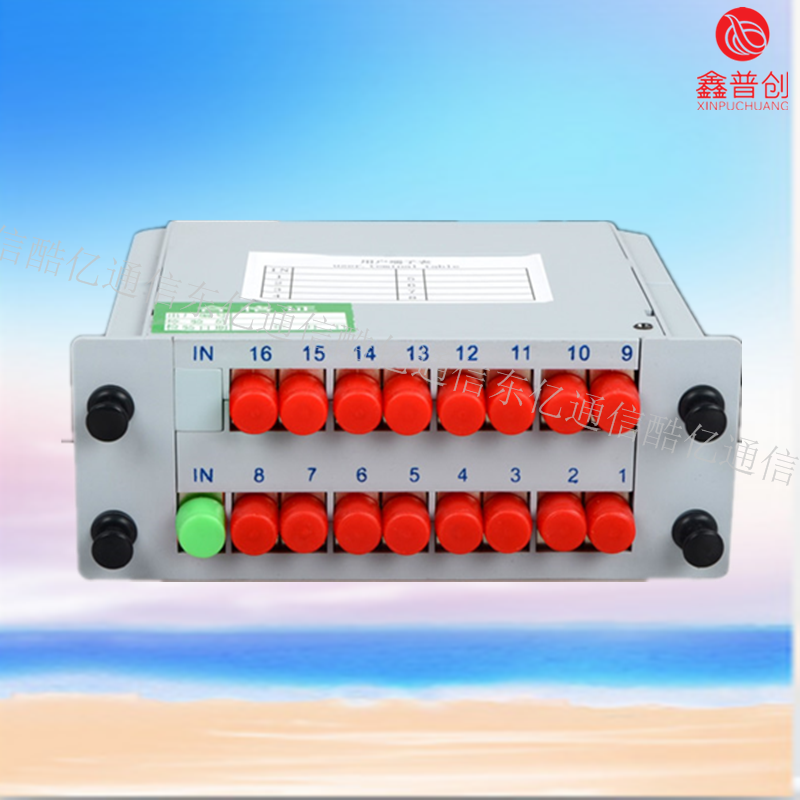

1分16插卡式光分路器

隔离度是指光分路器的某一光路对其他光路中的光信号的隔离能力。在以上各指标中，隔离度对于光分路器的意义更为重大，在实际系统应用中往往需要隔离度达到40dB以上的器件，否则将影响整个系统的性能。另外光分路器的稳定性也是一个重要的指标，所谓稳定性是指在外界温度变化，其它器件的工作状态变化时，光分路器的分光比和其它性能指标都应基本保持不变，实际上光分路器的稳定性完全取决于生产厂家的工艺水平，不同厂家的产品，质量悬殊相当大。在实际应用中，本人也确实碰到很多质量低劣的光分路器，不仅性能指标劣化快，而且损坏率相当高，作于光纤干线的重要器件，在选购时一定加以注意，不能光看价格，工艺水平低的光分路价格肯定低。此外，均匀性、回波损耗、方向性、PDL都在光分路器的性能指标中占据非常重要的位置。

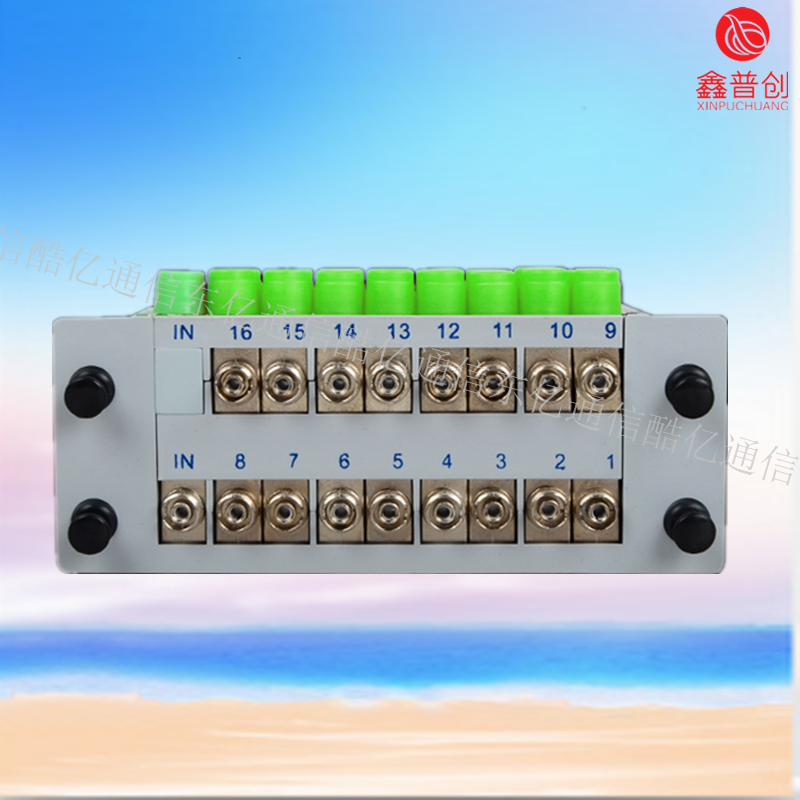

1分16插卡式光分路器
