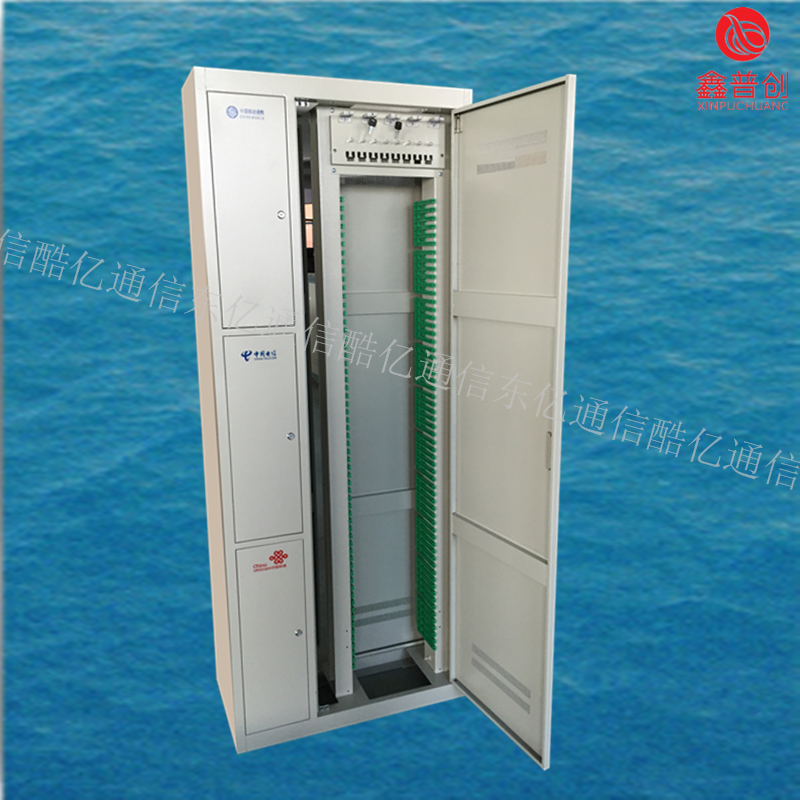

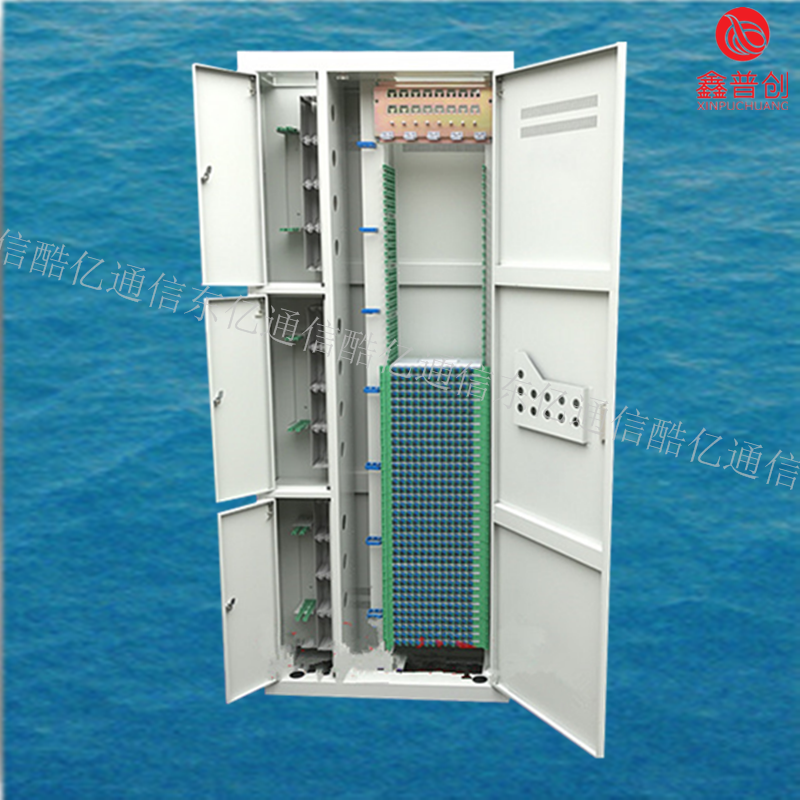

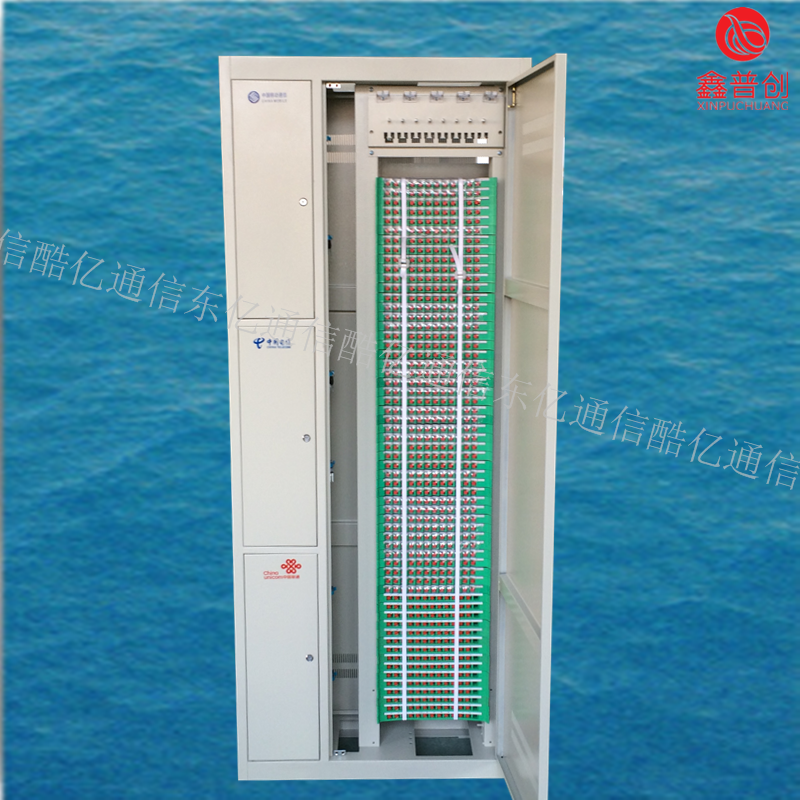

720芯三网融合光纤配线架
由于光纤通道拥有诸多优点在电力系统继电保护中的应用极为广泛，在当前应用的220kV以上的系统之中，由于光纤信息传输的容量大和频带宽的特点，传统的高频差动保护已经逐渐被光纤差动保护所取代。此外，目前，所应用的差动保护是以SDH同步数字原理的时分为基础是由于光纤网络传输的性能稳定和适应能力强的特点。但是这种保护方式不能适用于电网高速扩容的情况时及复杂的拓扑结构，为了避免此种缺陷，增强信道的传输容量，一种新的波分复用技术在研究和应用过程中都取得了良好的发展，其主要优势就是信道的利用率高，在长距离传输时能够大幅度降低传输成本，同时对于电力网路的建设成本也能起到的节省作用，增强了信息传输的稳定性和可靠性。光纤通信技术运用被广泛的应用在电力系统的继电保护中。
安装方法：1、GPXJ-A型光纤配线架 2、顶、底固定：光缆进入光纤配线架的弯曲半径不小于光缆直径的15倍。机房不设静电地板时，架体底部用M10的膨胀螺栓固定在机房的地坪上，顶部用10M的螺栓与线槽连接，光缆由配线架顶部进缆孔引入；机房辐射静电底板时，需制作与底板相同高度的角铁架，角铁架先固定在地坪上，机架底部用M10的螺栓固定在角铁架上，光缆可由配线架底部进缆孔引入；若从光缆上面线槽引入机架，机架顶部用10M的螺栓与线槽连接。

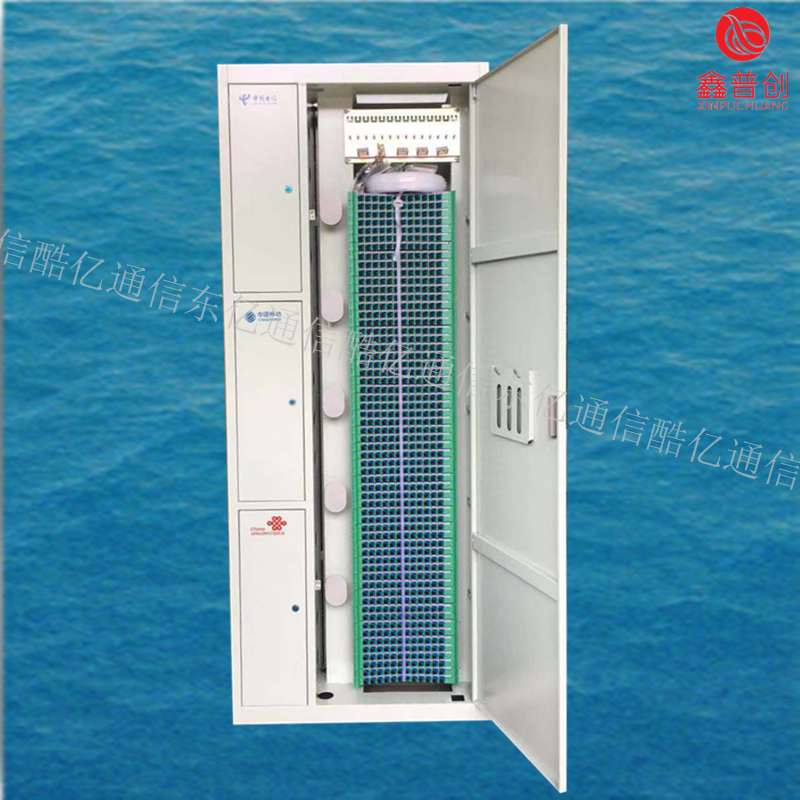

720芯三网融合光纤配线架
在设计光纤网络的总体结构前，需要根据城区及乡镇分散的特点，选定要将光纤网络设计成一种什么样的拓扑结构形式。一般的光纤网络系统有三种形式，即：环网、星形网和树形网，也可以将这三者相互结合设计成复合型网络形式。光纤链路的计算理论公式为：L=L1+L2+L3+L4，其中L为光纤链路总损耗，L1是光缆损耗，L2是接续损耗，L3是光分路器的分光损耗和附加损耗，L4是活接头的损耗。由于光纤链路的光功率随着时间的推移会不断下降，因此在设计光纤网络之前，要考虑预留光功率，以便将来维护工作的进行。专用光纤通信方式是当前用于短距离网线继电保护的重要方式，对于重要线路的保护方面作用重大。（2）复用光纤通信方式复用光纤保护主要是由纵联保护中各个光纤进行配合组成。

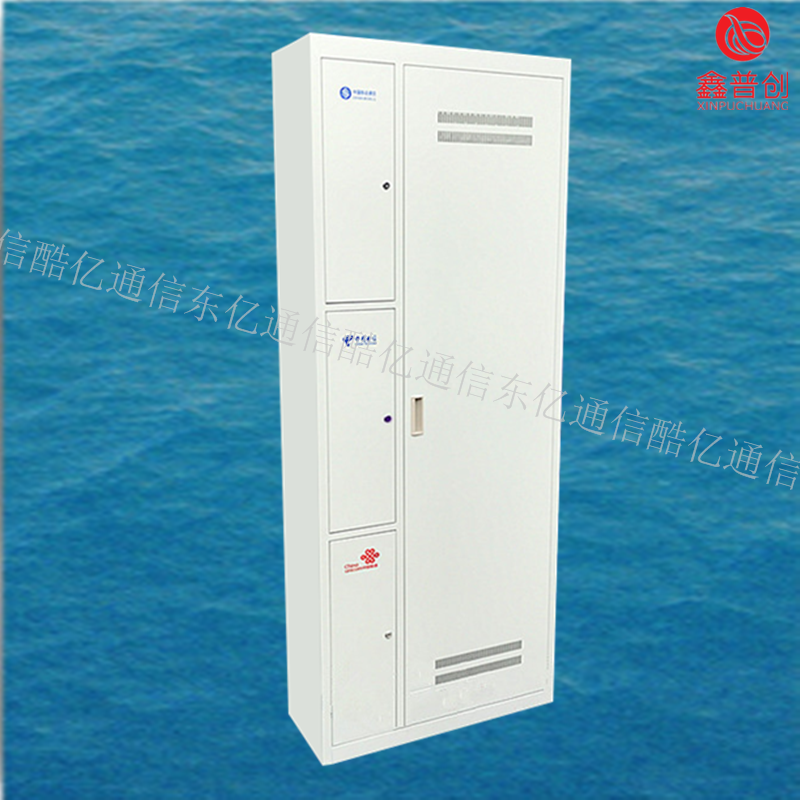

720芯三网融合光纤配线架
