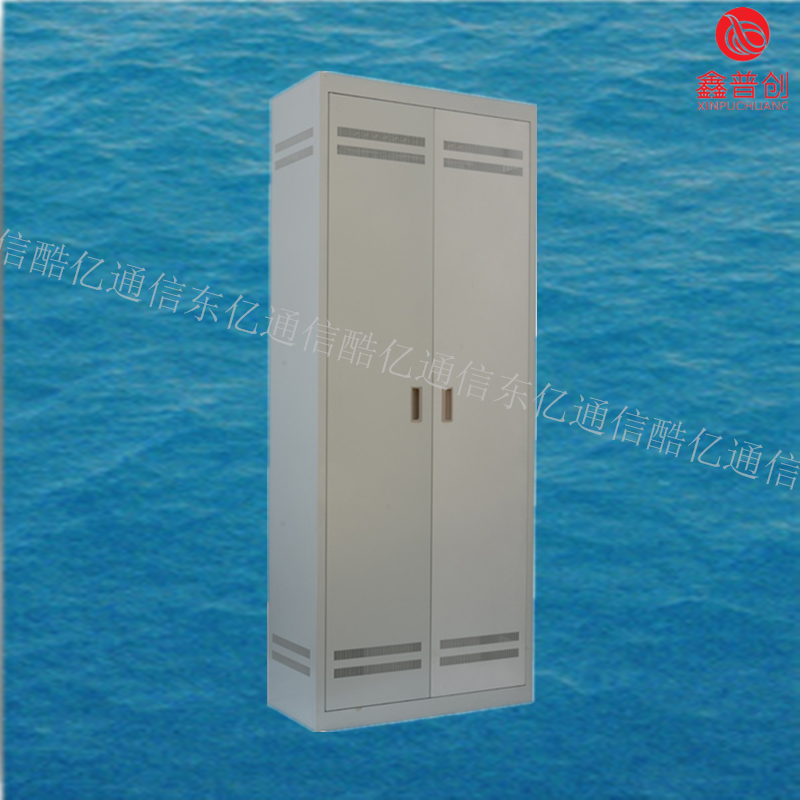

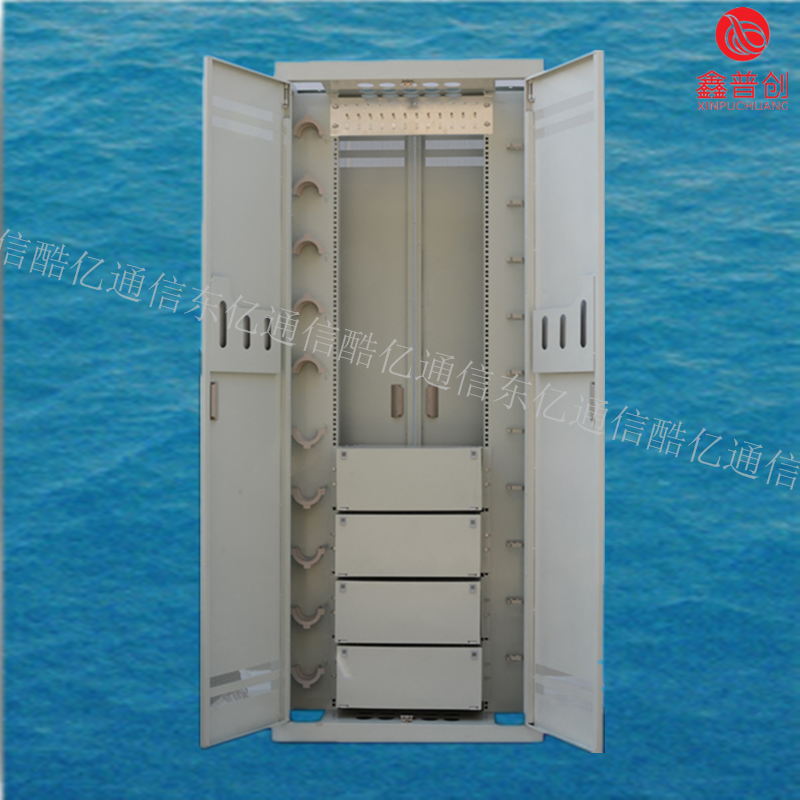

288芯ODF光纤配线架
1.配线箱内采用抽屉式结构,操作时可抽出,完毕后放回。2.采用镀锌处理冷轧钢板和表面喷涂的工艺,光纤分配盘采用掺杂阻烯材料的喷缩材质,轻便灵活,又结实耐用,具有光缆引入,固定和保护功能,光缆终端与尾纤熔接功能,用户可根据实际需求选配单元数量或法兰盘数量3.模块化设计：19英寸标准,单元体及每个模块均可单独取出,方便灵活配置与扩容。4.易升级：可用作传统的ODF,也可平滑地增加智能化光纤管理功能,且不影响正常的业务通信。5.易操作和维护：单独,清晰的功能分区方便操作和维护；通过跳纤实现交叉连接,走纤路由清晰,运维管理方便；正面操作,支持前后及左右并柜安装或靠墙安装,易于安装与维护。1,模块化：部件均采用模块化设计,可以通过模块的灵活搭配来实现不同的功能组合,使不同型号产品的组件具有通用性和互换性；2,系统化：拥有满足室内,室外各种环境要求的,不同容量的产品,并配有系列高品质的光器件产品,并能提供系统的解决方案；3,人性化：强调人性化操作,管理等,正面化操作,对工程施工有深厚的理解,对细节的处理一直坚持精益求精；4,标准化：严格遵循行业相关各种标准,并且积极参与行业的各种技术规范的修订。
odf在通bai信公司的大型机房用的多,外边du有一个按装在机柜上的框,里边有一层层光zhi纤配线架（里dao边容光纤,外边一般是fc的接口,相当于终端合）,一般终端盒用在交换机旁边。两者外观区别较大。作用都是接光跳线到光收发或光模块。现在还没有通用的的法兰。ODF(OpticalDistributionframe)架是专为光纤通信机房设bai计的光纤配线设备,具有光缆固du定和保护功能光缆终接功zhi能,调线功能,光缆纤芯和尾纤保护功能。既可单独装配成光纤配线架,也可与数字配线单元,音频配线单元同装在一个机柜/架内。构成综合配线架。该设备配置灵活,安装使用简单,容易维护,便于管理,是光纤通信光缆网络终端。或中继点实现排纤,跳纤光缆熔接及接入必不可少的设备。

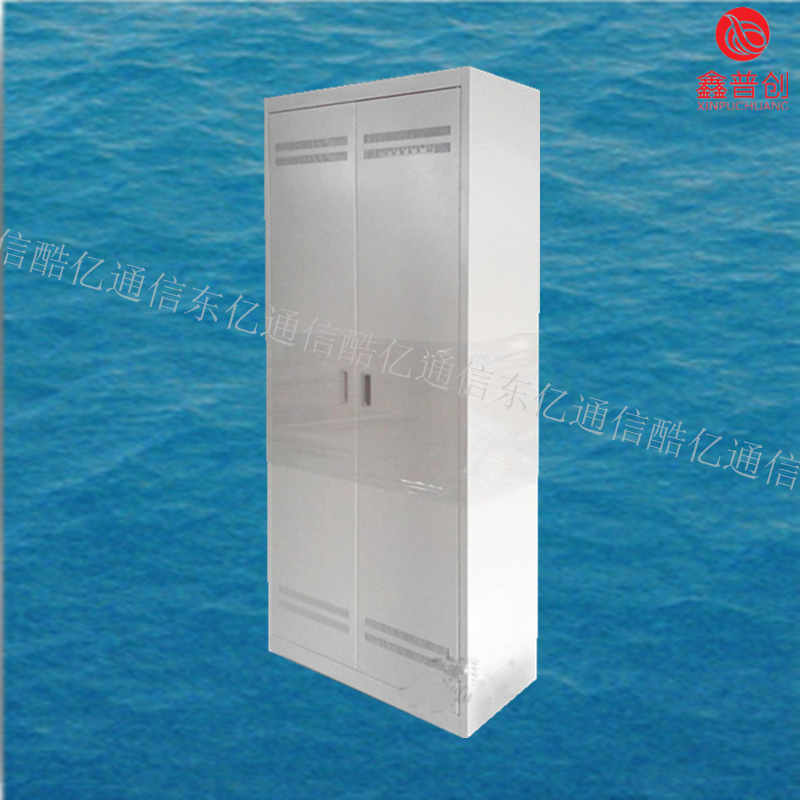

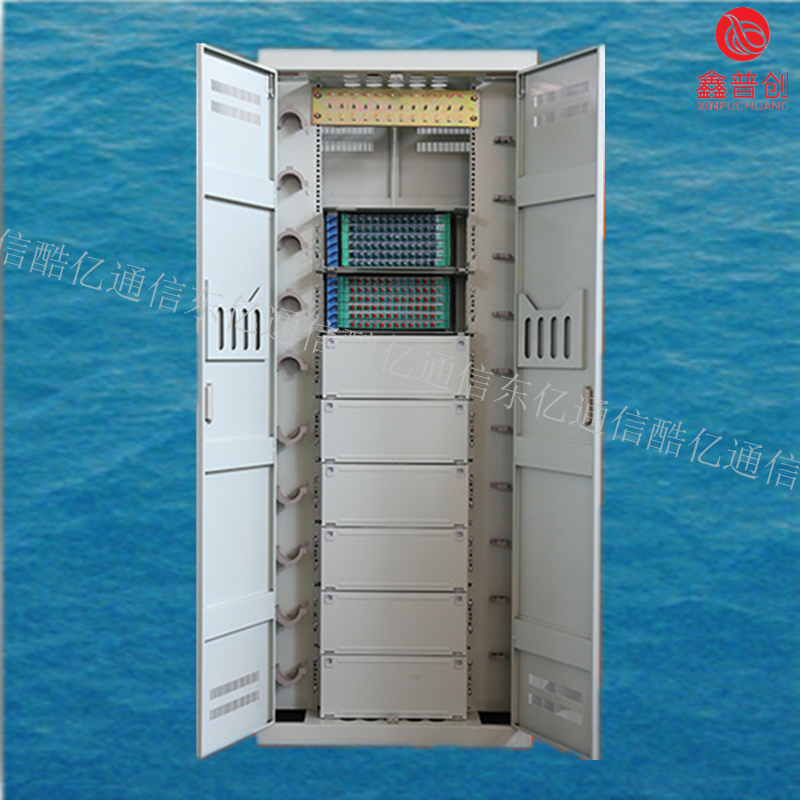

288芯ODF光纤配线架
那个软管是用来套在光缆的松套管上的,松套管剥除后,纤芯要穿在软管里再引出到ODF容纤盘里,后期操作的时候因为连接处有软管,容纤盘容易插拔,不伤纤芯,插拔容纤盘时千万要防止软管折死ODF----光纤配线架主要是bai光缆配线在ODF架内集中象288芯的光纤du配线架内装有4个zhi72芯的光纤配线箱每个72D的光纤配线箱有72根尾纤和适配器光缆是和配线箱的尾纤熔接,然后保护固定的配线箱上的适配器是要和设备的输出光信号对接的一般机房信号经过分配后传输到ODF架,和配线箱上的适配器对接光跳线对接时要保持端面清洁,无划伤光纤弯曲半径不要太小,尽量在10cm以上选用质量过关的适配器一般跳线的插入损耗0.2dB以下。适配器插入损耗0.2dB以下采购跳线要按需要的长度订货（方便理线）跳线和适配器的重复性,一致性要好不然每次对接的值差别太大影响信号传输希望以上对你有所参考和帮助！ODF（OpticalDistributionframe）光纤bai配du线架,用于光缆干线以及地区zhi范围光缆线路的毗连,dao调线以及测试。ODB（OpticalDistributionBox）光纤配线盒/箱,作用以及ODF近似,一般装在墙上。DDF（DigitalDistributionframe）数码配线架,用于数码终端装备或者程控互换机数码旌旗灯号的配线与转接。
