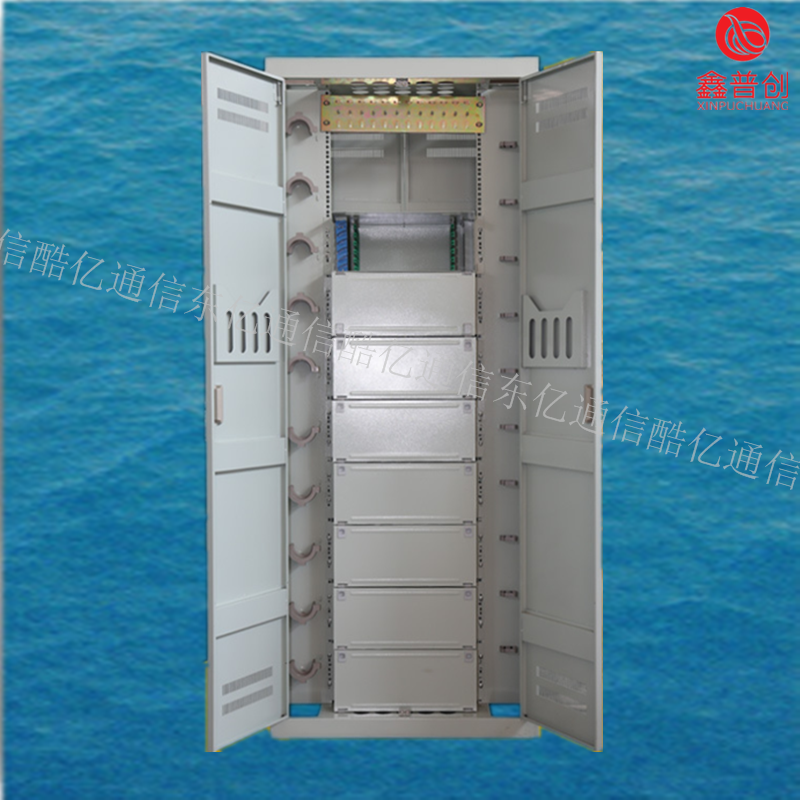

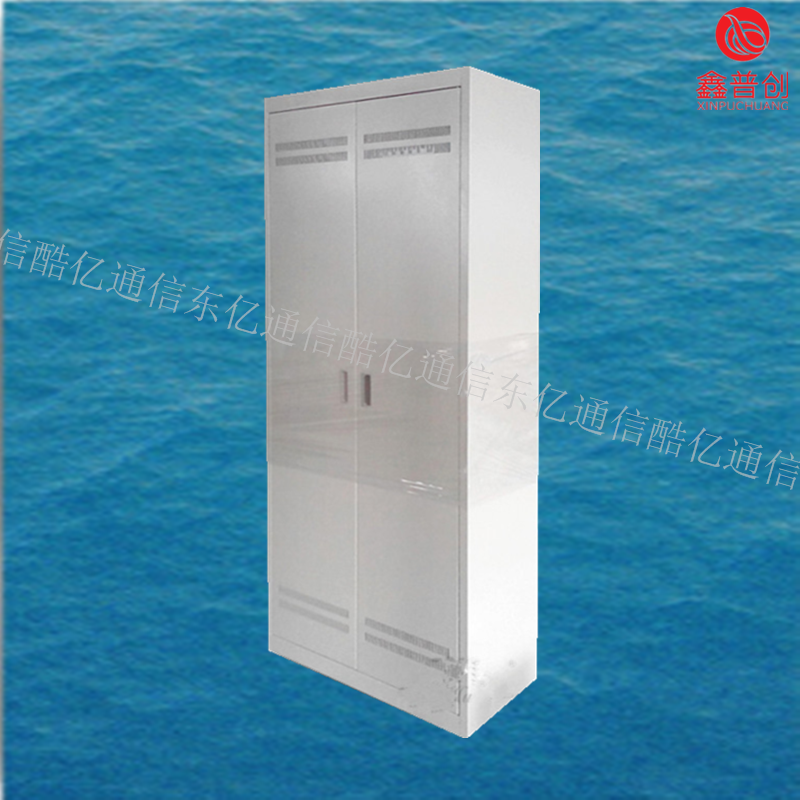

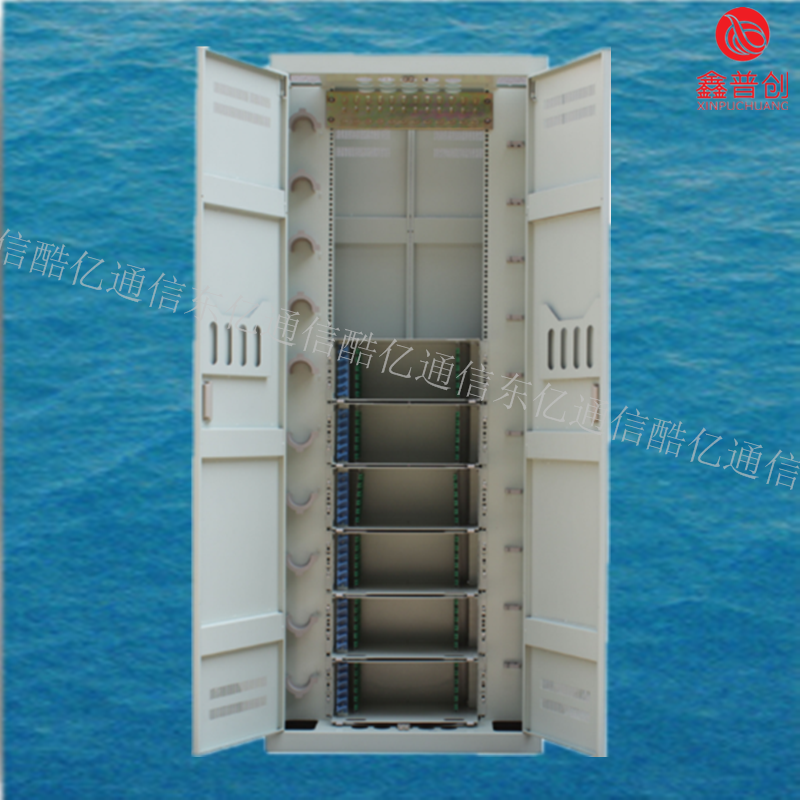

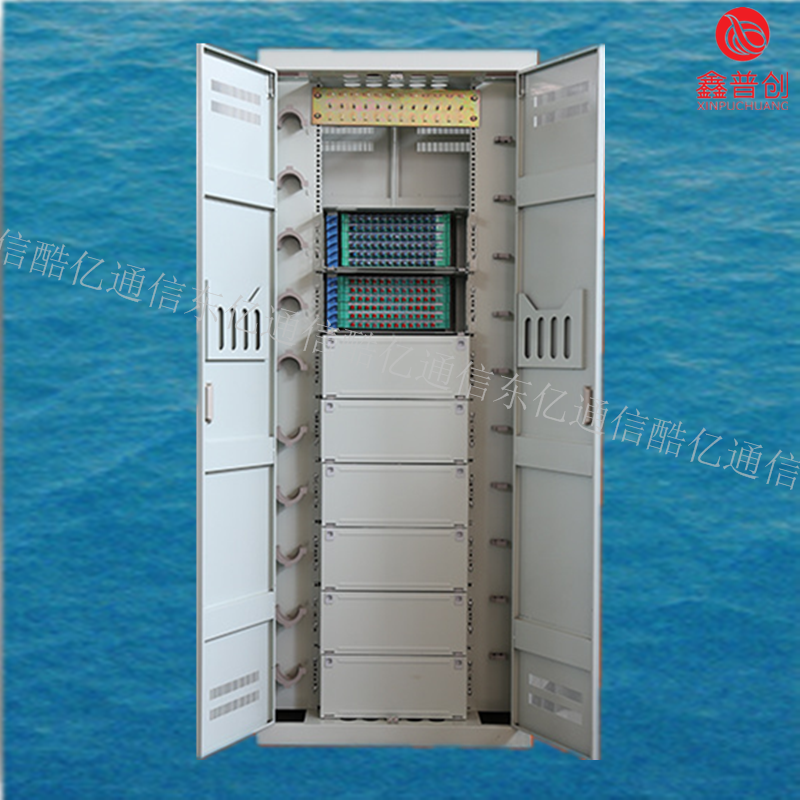

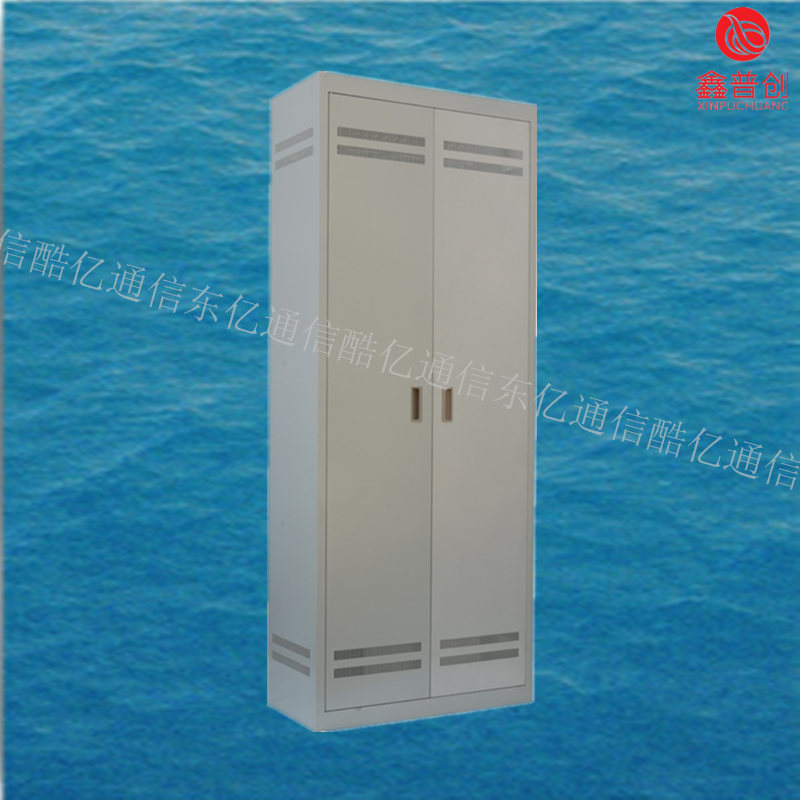

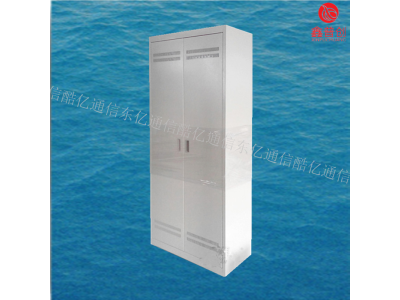

144芯ODF光纤配线架
1,机架结构形式：1）机架结构有封闭式,半封闭式和敞开式。2）机架高度分为2600mm,2200mm和2000mm三类。其宽度推荐选用120mm的整数倍,高层度推荐选用300mm,450mm及600mm。3）机架外形尺寸的偏差不超过±2mm；外表面对底部基准面的垂直度公差不大于3mm。2,机械活动部分：机械活动部分应转动灵活,插拔适度,锁定可靠,施工安装和维护方便。门的开启角应不小于110°,间隙不大于3mm。3,引入光缆弯曲半径:引入光缆进入机架时,其弯曲半径应不小于光缆直径的15倍。4,机架结构:结构应牢固,装配应具有一致性和互换性,紧固件无松动。外露和操作部位的锐边应倒圆角。5,保护套,衬垫及纤芯和尾纤弯曲半径:光缆光纤穿过金属板孔及沿结构件锐边转弯时,应装保护套及衬垫。纤芯,尾纤无论处于何处弯曲时,其曲率半径应不小于30mm。6,机架的表面:涂覆层应表面光洁,色泽均匀,无流挂,无露底；金属件无毛刺锈蚀。7,结构装置上的文字,图形,符号和标志:结构装置上的文字,图形,符号和标志应清晰,完整,无误。
用于终端用户线或中继线,并能对它们进行调配连接的设备。配线架是管理子系统中较重要的组件,是实现垂直干线和水平布线两个子系统交叉连接的枢纽。配线架通常安装在机柜或墙上。通过安装附件,配线架可以全线满足UTP,STP,同轴电缆,光纤,音视频的需要。在网络工程中常用的配线架有双绞线配线架和光纤配线架。根据使用地点,用途的不同,分为总配线架和中间配线架两大类。光纤配线架是光传输系统中的一个重要配套设备,用于光缆终端光纤熔接,光连接器的调节,多余尾纤的存储及光缆保护等功能,它对于光纤通信网络安全运行和灵活运用有这重要的作用。 光纤配线架主要分为12口光纤配线架,24口光纤配线架,48口光纤配线架,72口光纤配线架,96口光纤配线架,144口光纤配线架。光纤配线架在光网络传输中主要起着熔接,固定,调配等功能,光纤配线架可以分为12口,24口,48口,72口,96口等种类,在弱电项目中需要先确定光纤熔接的芯数,然后在选择合适光纤配线架。
144芯ODF光纤配线架
它是光传输系统中一个重要的配套设备,主要用于光缆终端的光纤熔接,光连接器安装,光路的调接,多余尾纤的存储及光缆的保护等,它对于光纤通信网络安全运行和灵活使用有着重要的作用。过去,光通信建设中使用的光缆通常为几芯至几十芯,光纤配线架的容量一般都在100芯以下,这些光纤配线架越来越表现出尾纤存储容量较小,调配连接操作不便,功能较少,结构简单等缺点。现在光通信已经在长途干线和本地网中继传输中得到广泛应用,光纤化也已成为接入网的发展方向。各地在新的光纤网建设中,都尽量选用大芯数光缆,这样就对光纤配线架的容量,功能和结构等提出了更高的要求。光纤配线架光纤配线架（baiODF）用于光纤通信du系统中局端主干光缆的成端和分zhi配,可方便地实现光纤线dao路的连接,分配和调度.随着网络集成程度越来越高,出现了集ODF,DDF,电源分配单元于一体的光数混合配线架,适用于光纤到小区,光纤到大楼,远端模块局及无线的中小型配线系统.跟普通的铜缆bai配线架功能是一样。都是起一个弱电du主干与水平系zhi统交汇对接的功能。不同dao的是光纤配线架本身不参与数据传输,参与数据传输的是卡在光纤配线架上的‘光纤耦合器’,光纤配线架本身就起一个耦合器支架的作用。
144芯ODF光纤配线架
