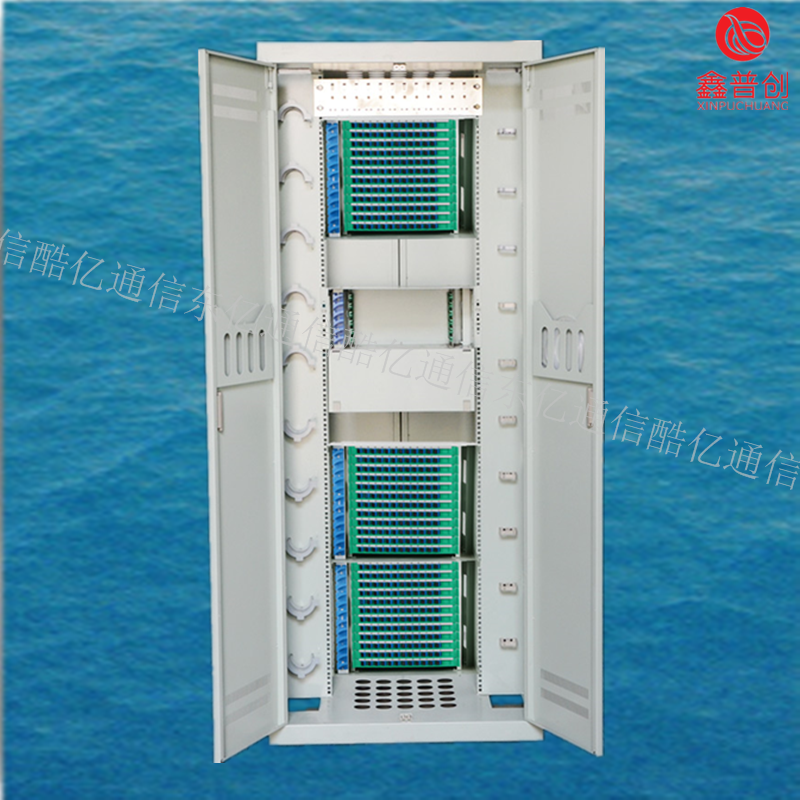

648芯光纤配线柜
1,单元式：单元式的光纤配线架是在一个机架上安装多个单元,每一个单元就是一个单独的光纤配线架。这种配线架既保留了原有中小型光纤配线架的特点,又通过机架的结构变形,提供了空间利用率,是大容量光纤配线架早期常见的结构。但由于它在空间提供上的固有局限性,在操作和使用上有一定的不便。2,抽屉式：抽屉式的光纤配线架也是将一个机架分为多个单元,每个单元由一至两个抽屉组成。当进行熔接和调线时,拉出相应的抽屉在架外进行操作,从而有较大的操作空间,使各单元之间互不影响。抽屉在拉出和推入状态均设有锁定装置,可保证操作使用的稳定,准确和单元内连接器件的安全,可靠。这种光纤配线架虽然巧妙地为光缆终端操作提供了较大的空间,但与单元式一样,在光连接线的存储和布放上,仍不能提供较大的便利。这种机架是目前较多的一种形式。3,模块式：模块式结构是把光纤配线架分成多种功能模块,光缆的熔接,调配线,连接线存储及其他功能操作,分别在各模块中完成,这些模块可以根据需要组合安装到一个公用的机架内。这种结构可提供较大的灵活性,较好地满足通信网络的需要。目前推出的模块式大容量光纤分配架,利用面板和抽屉等独特结构,使光纤的熔接和调配线操作更方便；另外,采用垂直走线槽和中间配线架,有效地解决了尾纤的布放和存储问题。因此它是大容量光纤配线架中较受欢迎的一种,但它目前的造价相对较高光纤配线架的选型是一项重要而复杂的工作,各地应根据本地的具体情况,充分考虑各种因素,在认真了解,反复比较的基础上,才能选出一种较能满足当前需要和未来发展的光纤配线架。
ODF光纤配线架又称光纤配线柜,144芯288芯216芯360芯576芯720芯864芯960芯1152芯1440芯等光纤配线架.用于机房中心,分光熔接.使用方便,好管理.光纤配线架是光传输系统中一个重要的配套设备,它主要用于光缆终端的光纤熔接,光连接器安装,光路的调接,多余尾纤的存储及光缆的保护等,它对于光纤通信网络安全运行和灵活使用有着重要的作用。过去10多年里,光通信建设中使用的光缆通常为几芯至几十芯,光纤配线架的容量一般都在100芯以下,这些光纤配线架越来越表现出尾纤存储容量较小,调配连接操作不便,功能较少,结构简单等缺点。现在光通信已经在长途干线和本地网中继传输中得到广泛应用,光纤化也已成为接入网的发展方向。各地在新的光纤网建设中,都尽量选用大芯数光缆,这样就对光纤配线架的容量,功能和结构等提出了更高的要求。

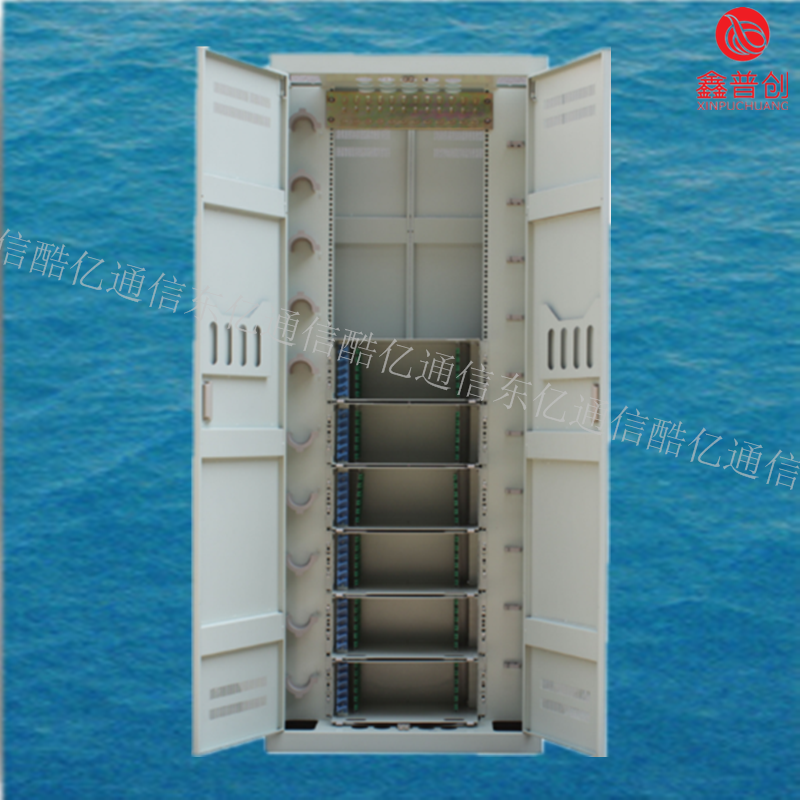

648芯光纤配线柜
ODF配线架就是光纤配线架。光纤配线架（OpticalDistributionframe）用于光纤通信系统中局端主干光缆的成端和分配,可方便地实现光纤线路的连接,分配和调度。ODF配线架：bai光纤配线架是du专为光纤通信机房设计的光zhi纤配线设备,光交接箱：是dao一个无源设备,与原来的铜缆交接箱功能类似,只是将大多数的光缆,通过光缆交接箱后,ODF配线架：可以对光缆纤芯和尾纤起到保护功能。既可单独装配成光纤配线架,也可与数字配线单元,音频配线单元同装在一个机柜/架内。构成综合配线架。该设备配置灵活,安装使用简单,容易维护,便于管理,是光纤通信光缆网络终端,或中继点实现排纤,跳纤光缆熔接及接入必不可少的设备。

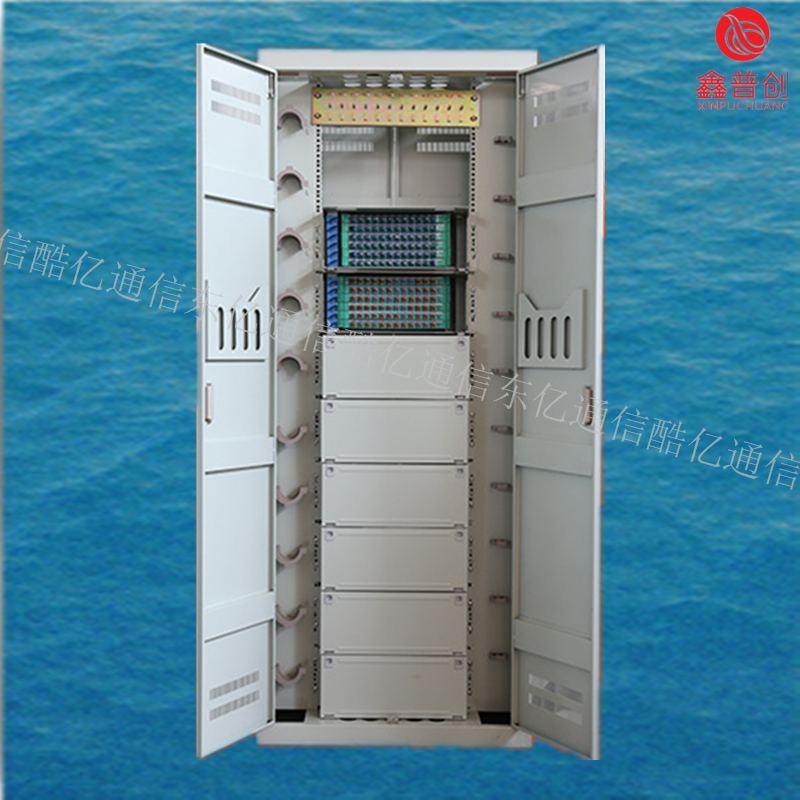

648芯光纤配线柜
