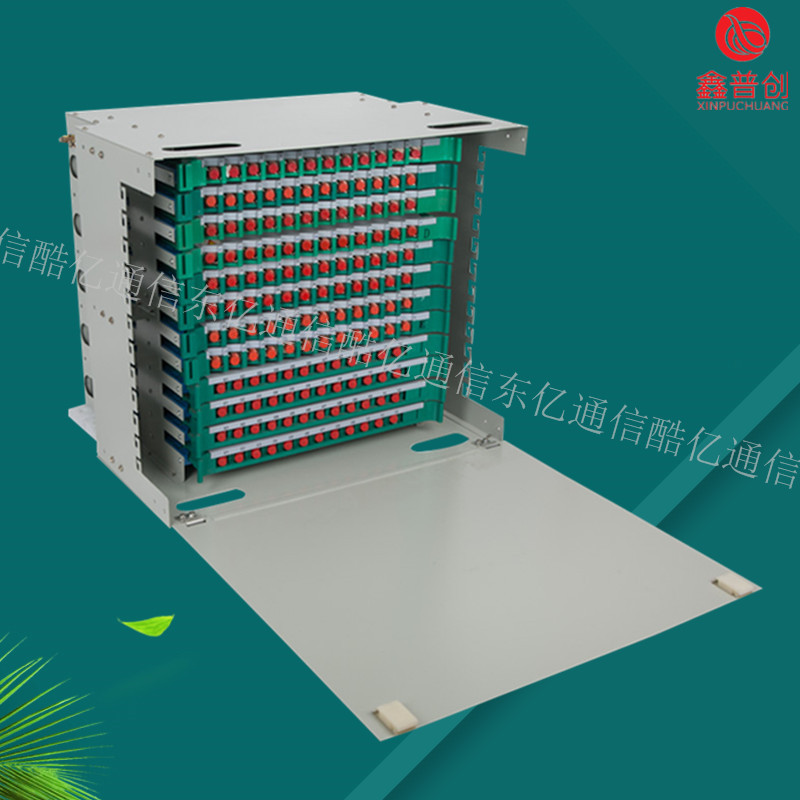

144芯ODF配线箱
ODF箱又称熔配一体化模块，又称熔配一体化单元盒、ODF单元盒或熔接框，熔配一体化模块单元盒、熔接框、ODF单元盒，常规24芯、48芯、72芯、96芯、144芯。是用于光缆引入、固定和保护、光缆终端与尾纤熔接, 用户可根据实际需求选配单元数量或法兰盘数量。是专为光纤通信机房设计的光纤配线设备。具有光缆固定和保护功能光缆终接功能、调线功能、以及光缆纤芯和尾纤保护功能。既单独装配成光纤配线架，也可与数字配线单元 、音频配线单元同装在一个机柜/架内。构成综合配线架。该设备配置灵活、安装使用简单、容易维护、便于管理、是光纤通信光缆网络终端，或中继点实现排纤、跳纤光缆熔接及接入必不可少的设备之一。壳体采用静电喷塑，外形美观，使用方便。内配光缆固定装置、熔接盘、过线环。熔接盘采用叠加式结构，配置灵活，最大容量可达96芯，使用带状光缆可达144芯。具有使光缆金属构作与终端盒壳体绝缘并能方便地引出接地的功能。能提供充足的光缆终端安放和余留光纤存储空间。可根据用户需求定制特殊规格尺寸。
1.一种ODF一体化机框，其特征在于：包括机框本体和面板，所述机框本体上安装有多个从上到下依次等间距排布的水平板，任相邻两个水平板与机框本体形成一个前端开口的配线单元仓，面板上端通过磁性连接件与配线单元仓开口上侧边磁吸式连接，面板下端通过90度限位合页与配线单元仓开口下侧边铰接，面板上设有用于放置光缆标签的中空夹层，面板的材料为透明材料。2.如权利要求1所述的一种ODF一体化机框，其特征在于：所述磁性连接件为永磁体，面板后侧面上部设有用于永磁体嵌入安装的凹槽，配线单元仓开口上侧边设有竖直向下的连接块，永磁体与连接块磁吸式连接。3.如权利要求1或2所述的一种ODF一体化机框，其特征在于：所述面板后侧面下部设有用于安装90度限位合页的螺纹孔。4.如权利要求1所述的一种ODF一体化机框，其特征在于：所述面板包括基板和与基板前侧面连接的附加板，基板和附加板之间形成所述中空夹层，中空夹层具体向上的开口。5.如权利要求1所述的一种ODF一体化机框，其特征在于：所述面板的材料为透明ABS工程塑料。

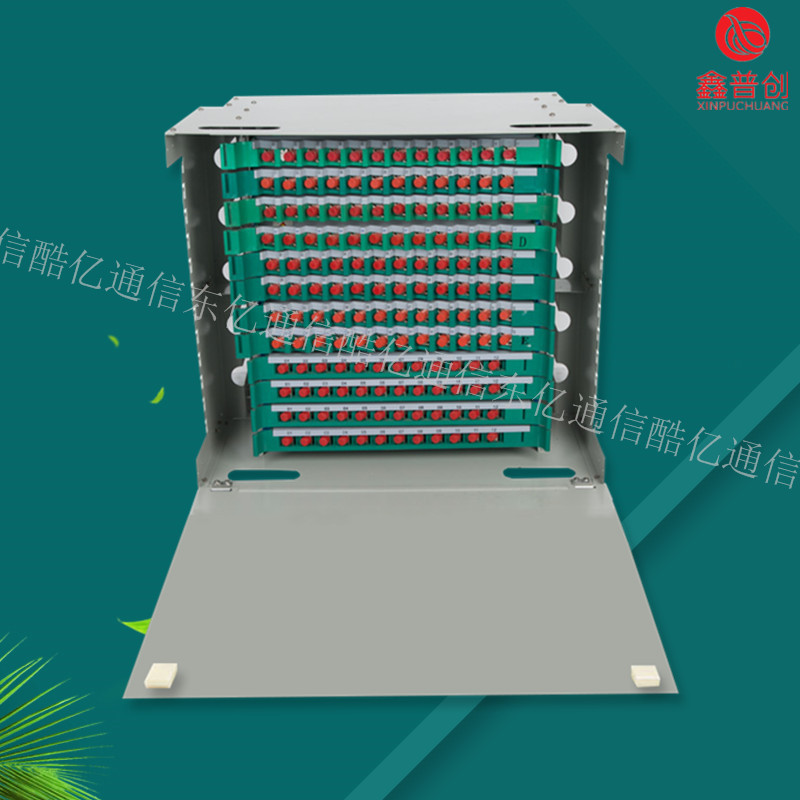

144芯ODF配线箱
（1）避免跳线在走线中出现直角，特别是不应用塑料带将跳线扎成为直角，否则光纤因长期受应力影响而可能出现断裂，并引起光损耗不断增大。跳线在拐弯时应走曲线，且弯曲半径应≥40ｍｍ，布放中要保证跳线不受力、不受压，以避免跳线长期的应力疲劳。（2）避免跳线插头和转接器（又称法兰盘）在连接中出现藕合不紧的情况，如果插头插入不好或者只插入一部分，一般会引起10～20ｄＢ的光衰耗，使跳线的插入损耗大大增加，引起光通信系统的传输特性劣化。特别是在中继距离较长或者光端机光发送功率低的情况下，光通信系统的不稳定性将表现得尤为明显。（3）有些安装在农村地区用户端的光通信系统设备，因为环境较差易受鼠害的攻击，所以一方面要注意环境的治理，另一方面连接的跳线尽量由光通信系统设备的上方进入，避免跳线由地槽或地面进入设备。有些光通信系统如果用的是直接终端法，则终端盒最好挂在墙上而不要放在地槽下或地面上。

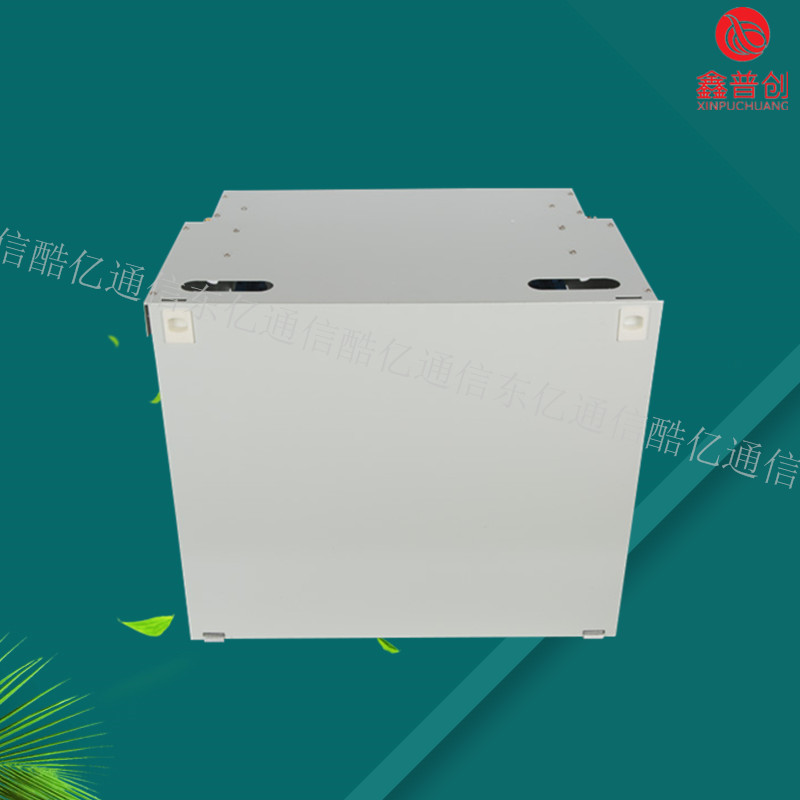

144芯ODF配线箱
