144芯ODF熔配一体化机框特点

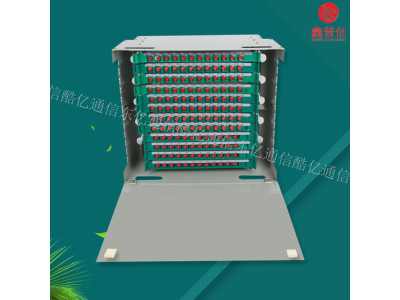

144芯ODF熔配一体化机框

1.标准单元结构尺寸，19英寸宽度，既可装入配线架机柜，也可以做壁挂安装。2.工艺精良结构件采用加厚镀锌钝化处理冷轧钢板和表面喷涂工艺，光纤分配盘采用掺杂阻燃材料的塑料。材质，轻便灵活，又结实耐用。大径盘绕环设计使尾纤和跳纤的曲率半径每处都保持在40mm以上。3.既可单独装配成光纤配线架，也可与数字配线单元、音频配线单元同装在一个机柜架内构成综合配线架。具有光缆引入、固定和保护功能，光缆终端与尾纤熔接功能，调线功能和跳纤存储光缆纤芯和尾纤的存储和保护功能等。4.配线箱内采用抽屉式结构，操作时可抽出，完毕后放回。在机箱后部有光缆引入孔和固定模块固定后经光缆盘绕架引入分配盒；5.光纤分配盘结构为可开启上下层结构：开启上层，将尾纤光纤连接器与下层适配器连接后沿走线架盘绕经出线孔绕至上层，即可合起上层，尾纤头与引入的光缆纤芯熔接后把熔点固定在槽位内粘住，即完成操作，将分配盘插入对应层位即可；6.分配盒下面为跳纤存储盘由于各功能模块可分开操作，使用灵活方便。7.可适用于FC、SC、LC、ST四种适配器。8.可适用于带状、束状、非带状光缆。

FTTH光纤入户是通过物理布线的方法传输网络信号的一种光纤传输方法。FTTH的核心主要是提供大容量宽带，对数据、波长、格式、速率和协议都很透明，且对环境的要求不高，方便维护。它的入户也是实现网络重组建设中避免多网重叠和浪费现象的发生。FTTH原有同轴电缆入户是在同轴电缆的单独建设PON网络进行传输，它的优点是节约了ONU的成本问题，EPON转接技术采用的是波分复用技术，它的下行波长为1490nm，上行一般为1310nm，如果针对有线电视信号而设定的波长就会改为下行波长为1550nm。同样的在下行方向上，OLT是以以太帧的编码连续比特流，通过光分器传至光纤上，然后ONU接收其信号，解码识取信号终端，送至上层处理，经授权发送符合的以太网物理层要求。

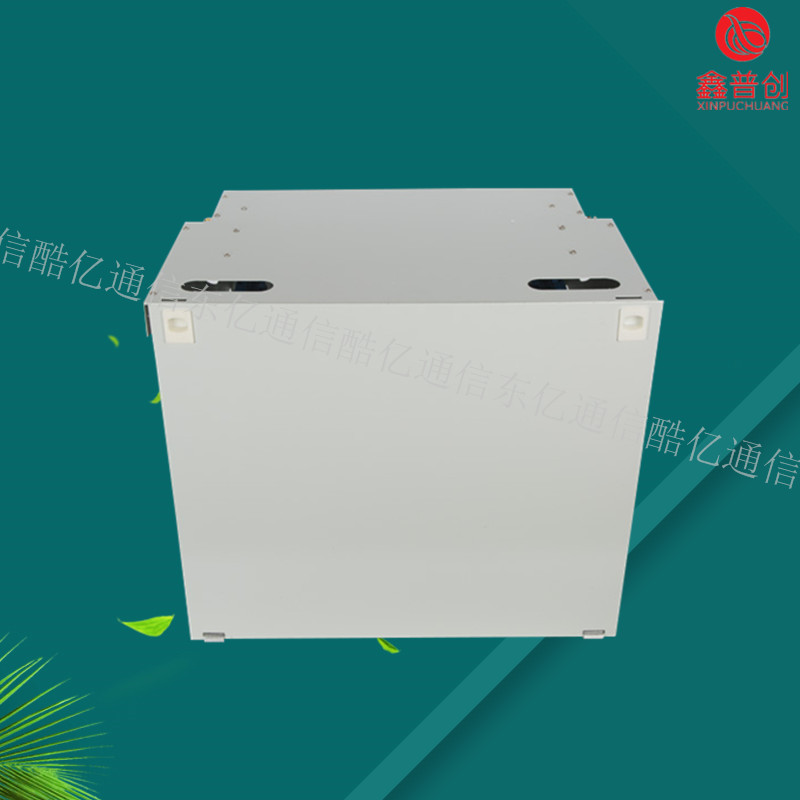

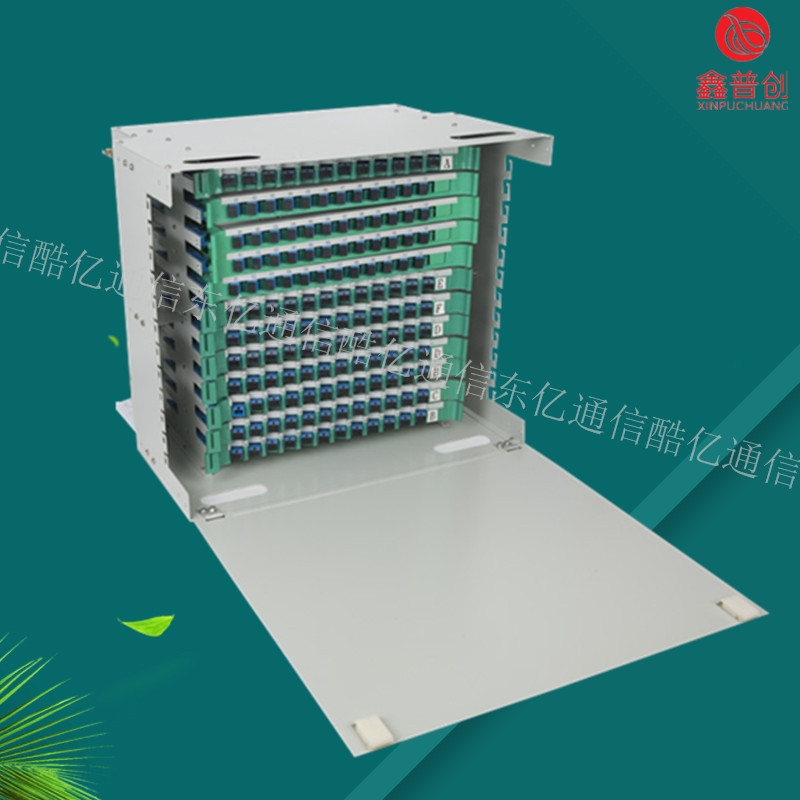

 144芯ODF熔配一体化机框

完全FTTH入户无论是机房还是到楼内都是采用光纤部署，完全脱离放弃铺设同轴电缆。OLT上端融合视频和音频等数据信号，它可单独连接每个大楼的终端。能够在视频和音频等数据信号实现同时输出，并在大楼内的配电箱中采用1∶32分光比的分光器将每路的光纤信号传输至楼内连接到用户。在每户的家庭中运用的是I-24IGONU设备，该项设备能够把传输至接口的视频和数据进行分离。视频业务被I-24IGONU设备分离开来输出到电视，然后传输至电视屏幕呈现图像，而数据业务则是被分离开后被FE接口连接，然后传输出去。它能够很方便地实现数据传输的多样化，方便实现业务的分开。

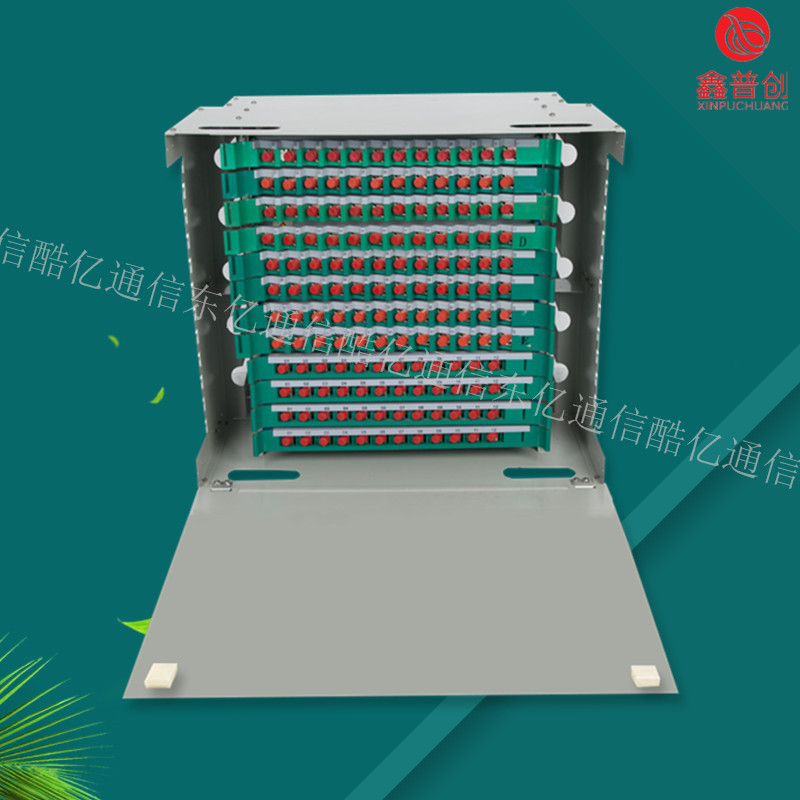

144芯ODF熔配一体化机框
