48口ODF架特点

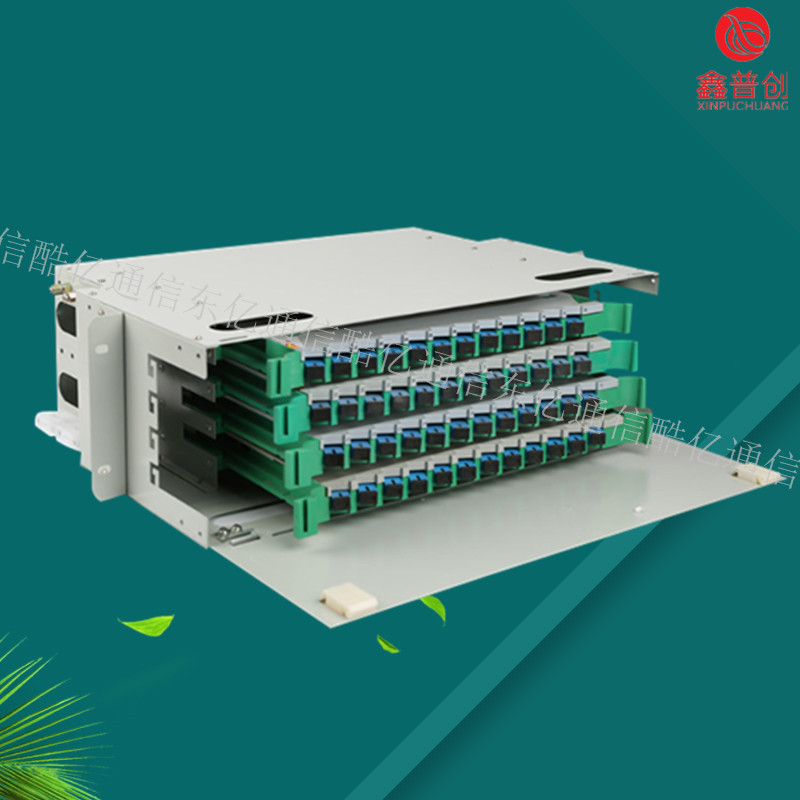

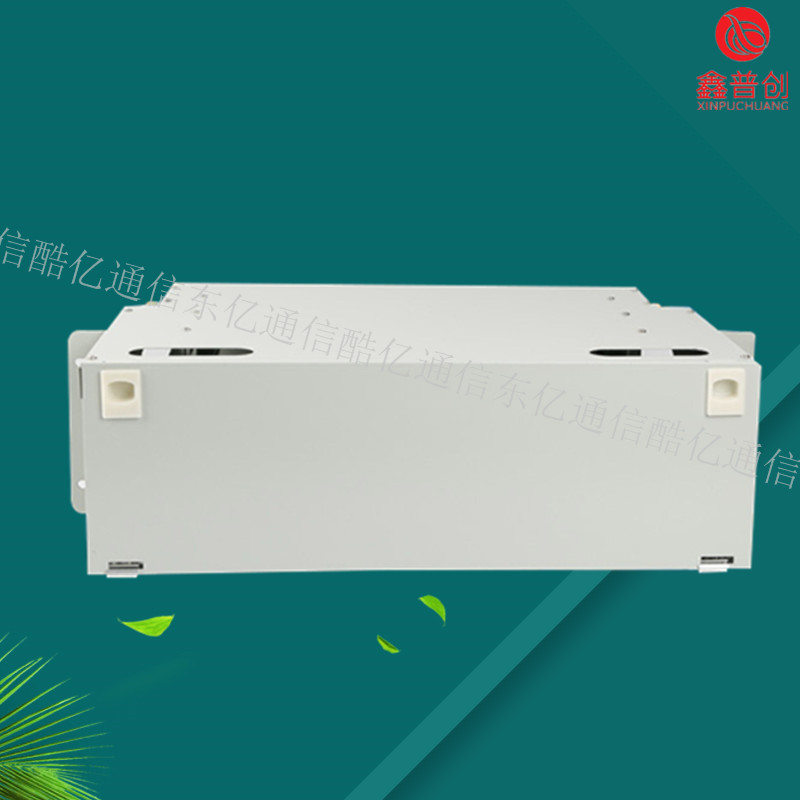

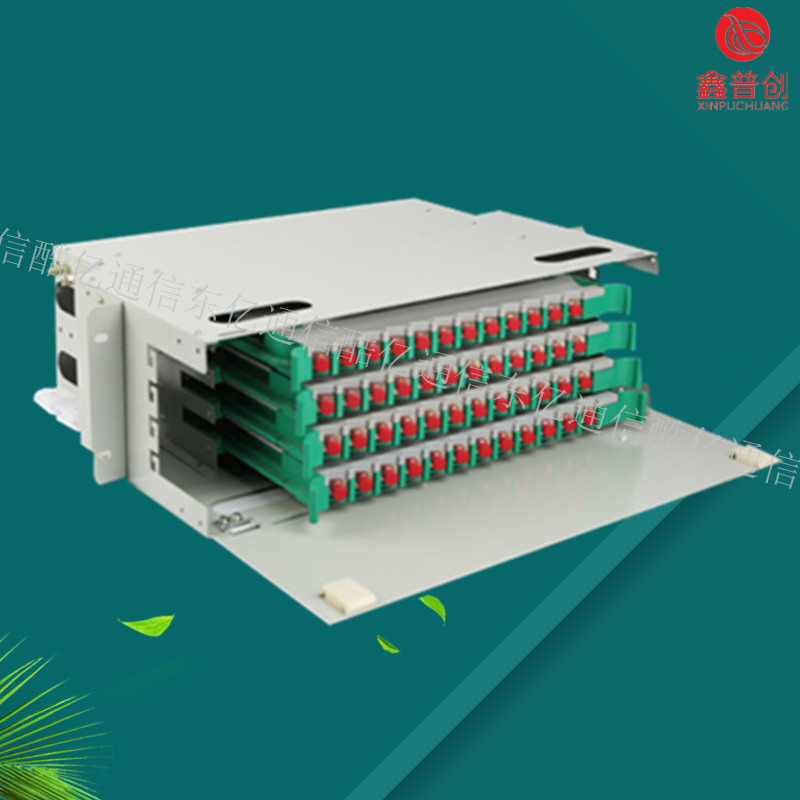

48口ODF架

材质：壳体采用厚度1.5mm冷轧板制成,环氧静电喷塑，外形美观，使用方便；所有的塑料部件采用的材料具有防腐性能，金属部件采用静电喷塑处理，以增加其防腐蚀性能；材料的物理、化学性能稳定并且材料之间有良好的相容性；全部材料无毒、无腐蚀，对人体健康和其它设备无副作用。箱体颜色：灰色 规格：19寸标准安装ODF单元箱。机械性能：塑料件燃烧性能符合GB51697-85的规定；光缆光纤穿过金属板孔时装有保护套，纤芯、尾纤的曲率半径大于37.5mm；光缆进入机箱，曲率半径大于光缆直径的15倍。安装方式：既可装入配线架机柜，也可壁挂安装。应用范围：适用于光纤到小区、光纤到大楼、远端模块局及无线基站的中小配线系统备注：如需特殊规格可根据客户要求定做。

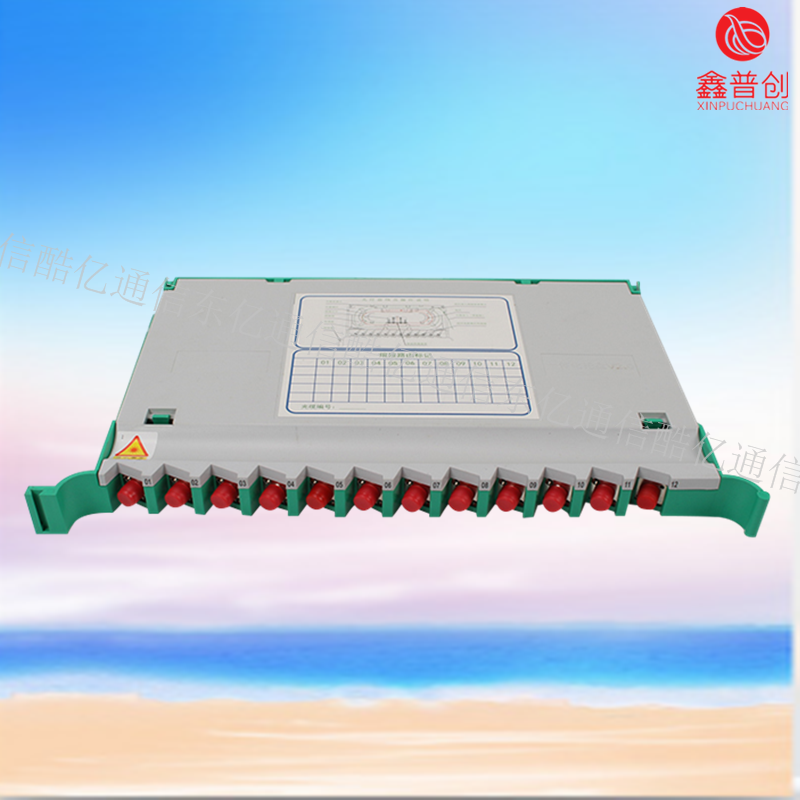

1.标准单元结构尺寸，19英寸宽度，既可装入配线架机柜，也可以做壁挂安装。2.工艺精良结构件采用加厚镀锌钝化处理冷轧钢板和表面喷涂工艺，光纤分配盘采用掺杂阻燃材料的塑料。材质，轻便灵活，又结实耐用。大径盘绕环设计使尾纤和跳纤的曲率半径每处都保持在40mm以上。3.既可单独装配成光纤配线架，也可与数字配线单元、音频配线单元同装在一个机柜架内构成综合配线架。具有光缆引入、固定和保护功能，光缆终端与尾纤熔接功能，调线功能和跳纤存储光缆纤芯和尾纤的存储和保护功能等。4.配线箱内采用抽屉式结构，操作时可抽出，完毕后放回。在机箱后部有光缆引入孔和固定模块固定后经光缆盘绕架引入分配盒；5.光纤分配盘结构为可开启上下层结构：开启上层，将尾纤光纤连接器与下层适配器连接后沿走线架盘绕经出线孔绕至上层，即可合起上层，尾纤头与引入的光缆纤芯熔接后把熔点固定在槽位内粘住，即完成操作，将分配盘插入对应层位即可；6.分配盒下面为跳纤存储盘由于各功能模块可分开操作，使用灵活方便。7.可适用于FC、SC、LC、ST四种适配器。8.可适用于带状、束状、非带状光缆。

48口ODF架

在一个典型光纤传输系统当中，光信号的传输特性表现为光功率、色散、光信噪比和非线性效应。其中光功率决定了光纤传输的距离，假设说发射机和接收机之间光纤长度90km，其光衰系数为默认的0.22dB/km，那么则可计算出线路衰耗为22.8dB。色散这个方面，由于导波磨具有不同的波长而导致出现群速度不同引起色散，这与导波结构参数和波长有着非常显著的关系，而其取决于波导尺寸和纤芯与外包层的相对折射率差。OSNR值也就是光信噪比，其大小决定网络终信号的质量。比方说，对于一般的10GE的OTU，通常要求在接收端OSNR要达到25dB。非线性效应一般受非线性折射率（kerr效应）影响，包括SPM、XPM和四波混频。其中kerr效应影响大，会在网络系统中产生串扰和功率代价。为此也必须要考虑非线性效应的抑制问题。
