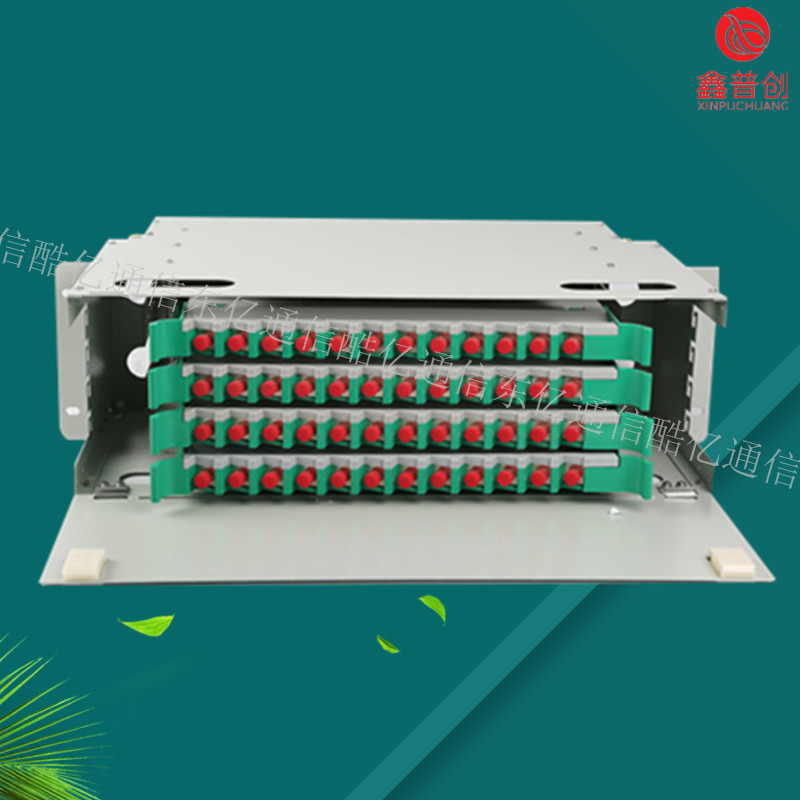

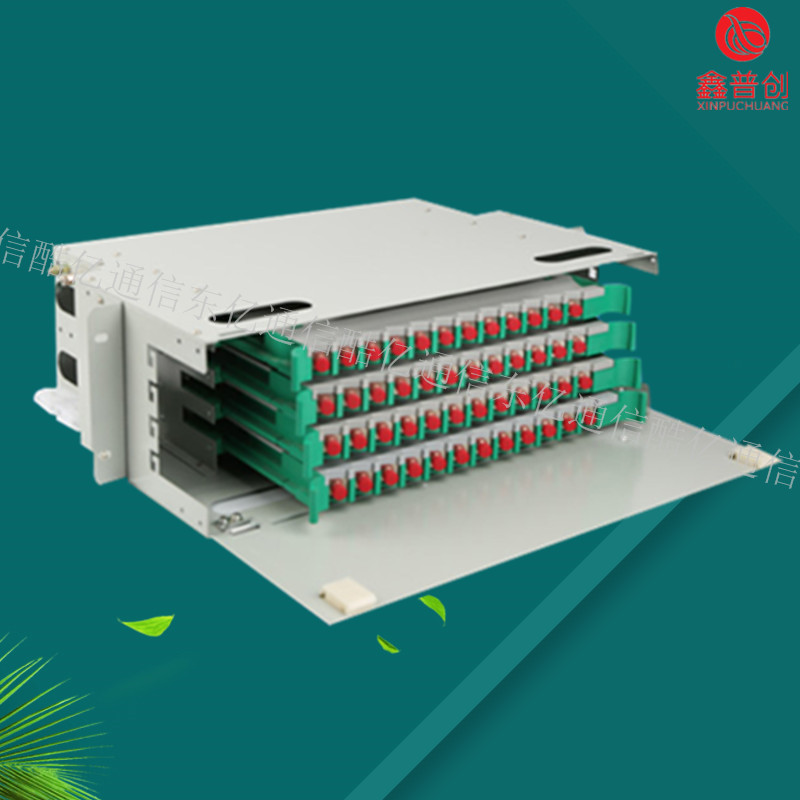

48口ODF子框
材质：壳体采用厚度1.5mm冷轧板制成,环氧静电喷塑，外形美观，使用方便；所有的塑料部件采用的材料具有防腐性能，金属部件采用静电喷塑处理，以增加其防腐蚀性能；材料的物理、化学性能稳定并且材料之间有良好的相容性；全部材料无毒、无腐蚀，对人体健康和其它设备无副作用。箱体颜色：灰色 规格：19寸标准安装ODF单元箱。机械性能：塑料件燃烧性能符合GB51697-85的规定；光缆光纤穿过金属板孔时装有保护套，纤芯、尾纤的曲率半径大于37.5mm；光缆进入机箱，曲率半径大于光缆直径的15倍。安装方式：既可装入配线架机柜，也可壁挂安装。应用范围：适用于光纤到小区、光纤到大楼、远端模块局及无线基站的中小配线系统备注：如需特殊规格可根据客户要求定做。
在一个典型光纤传输系统当中，光信号的传输特性表现为光功率、色散、光信噪比和非线性效应。其中光功率决定了光纤传输的距离，假设说发射机和接收机之间光纤长度90km，其光衰系数为默认的0.22dB/km，那么则可计算出线路衰耗为22.8dB。色散这个方面，由于导波磨具有不同的波长而导致出现群速度不同引起色散，这与导波结构参数和波长有着非常显著的关系，而其取决于波导尺寸和纤芯与外包层的相对折射率差。OSNR值也就是光信噪比，其大小决定网络终信号的质量。比方说，对于一般的10GE的OTU，通常要求在接收端OSNR要达到25dB。非线性效应一般受非线性折射率（kerr效应）影响，包括SPM、XPM和四波混频。其中kerr效应影响大，会在网络系统中产生串扰和功率代价。为此也必须要考虑非线性效应的抑制问题。
48口ODF子框
基于上文扥分析光纤传输设备组网完成以后，必须要进行调试，以满足光信号、色散、光信噪比和非线性效应的要求。这是保证有线电视网络通畅的关键环节。首先来看发射机输入信号的调试，主要就是针对发射机输入的高频信号进行测试，测试信号电平以及平坦性是否满足要求。如果电平比较大，在放大器这个部分就会导致幅度偏大的情况，而导致信号失真。反之就是光信噪比不能满足要求，这是就需要调整光功率指标来满足信号的平坦性要求。其次，测试发射机工作波长。对于有线电视网络而言工作波长一般都集中在1310nm或者是1550nm两种波长上。基于1310nm波长来说，实际色散程度很低，几乎为零，但是传输当中衰耗却很大，而且不能进行中继放大。对于另外一种来说衰耗倒是不大，而且也能够进行总计放大，所以比较适合进行远距离传输。实际上就是要测试发射机的发射的光功率是不是满足要求，光功率是限制传输距离的重要参数，如果这个参数不达标，那就需要考虑改进组网的方案了。再次，接收机的调试。接收机承担这接收来自发射机的信号，并且要转化成电信号来适应有线电视的播放，一般就是针对功率进行测试，看输入电平、光功率是否满足要求，要求是信号不能太强也不能太弱，太强会出现电视画面波纹现象，而太弱则满足不了播放需求。

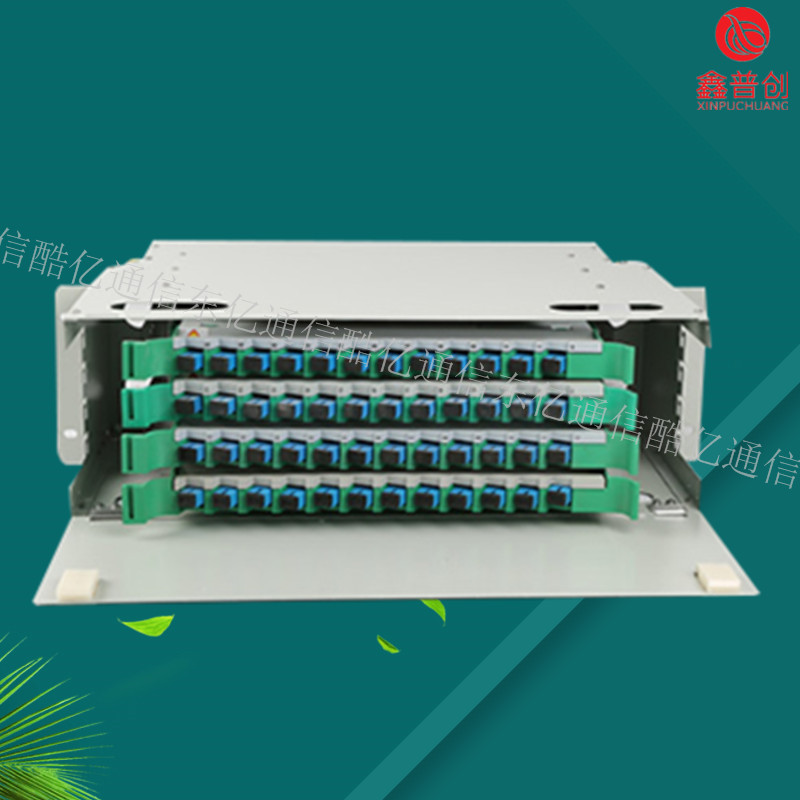

48口ODF子框
