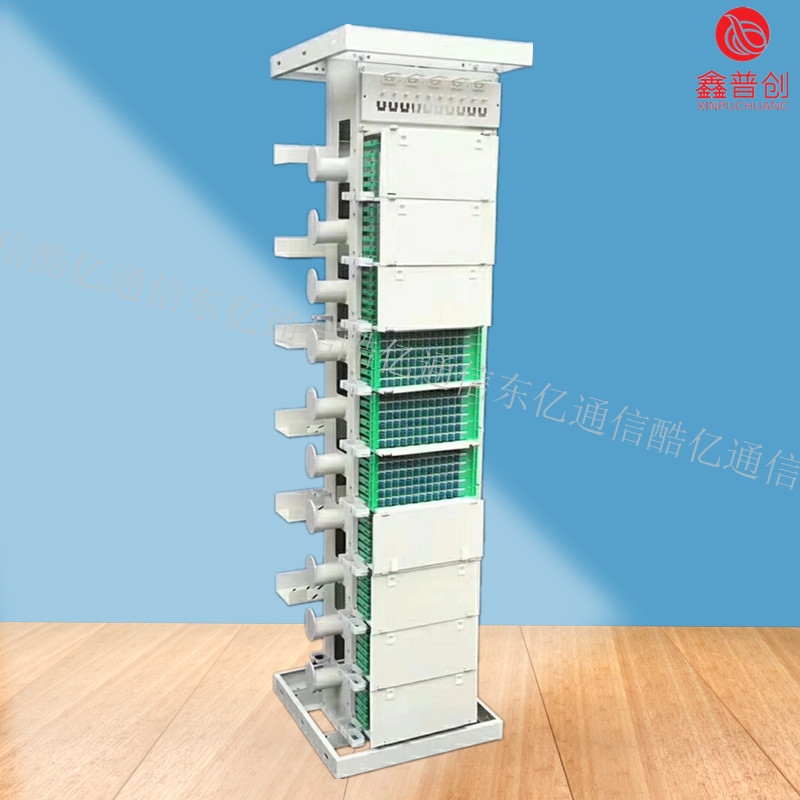

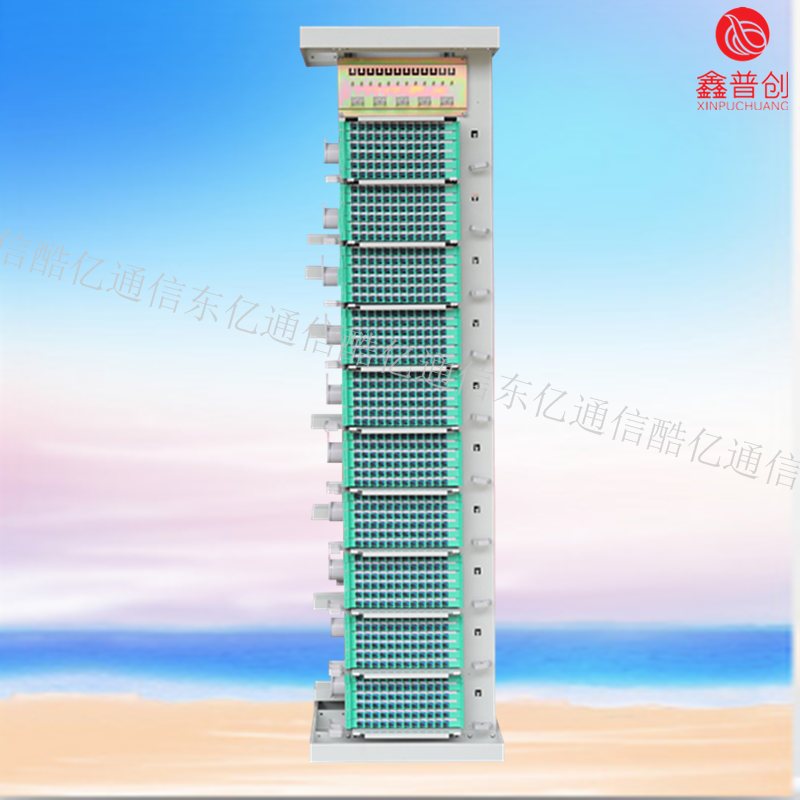

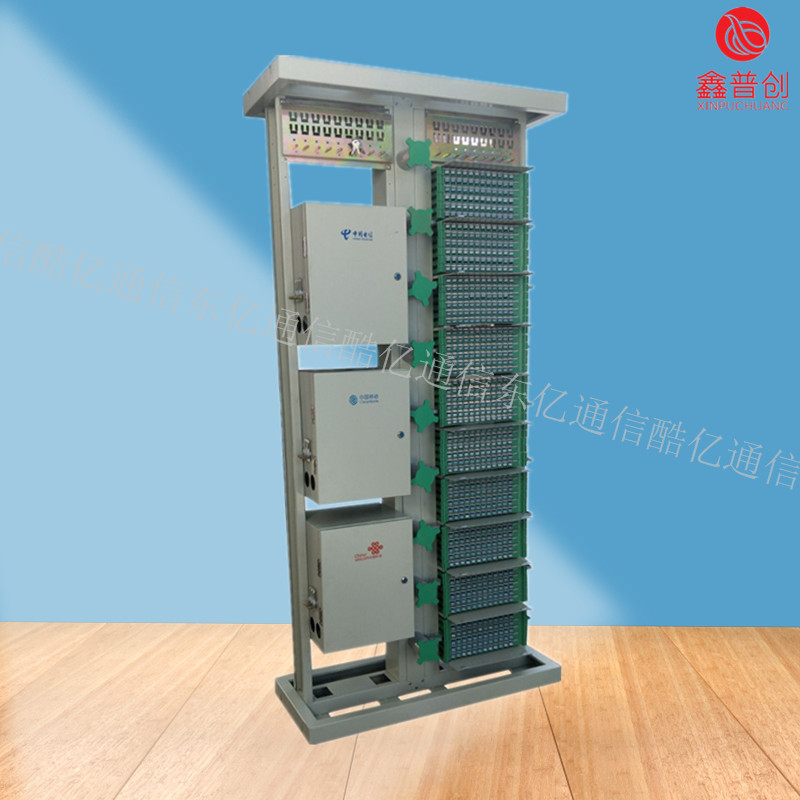

720芯MODF光纤总配线架
MODF光纤总配线架又称为开放式光纤总配线架,型号有:288芯576芯720芯864芯.GPX型光纤总配线架，是一种在柜体内实现光纤跳线的交叉连接式配线设备。该产品设计成单面双直列布局，结构紧凑，集成度高，操作方便。其思路，理念超前；其应用维护方便；其管理，界面清晰。主要用在外缆光缆在2000芯以下的模块局或机房面积特别紧张的局端。
光纤总配线架，采用前后操作方式。正面为线路侧，采用12 芯熔配一体化托盘（冰灰），背面为设备侧，采用96 芯配线单元。左侧成端光缆，右侧存储跳纤。
机柜尺寸：
序 号 | 型 号 | 机架容量 | 结构尺寸（mm） | 备注 |
1 | HDGPXSAⅠ | 内线大容量768芯，外线大容量720芯 | 2600×840×600 | |
2 | HDGPXSAⅡ | 内线大容量576芯，外线大容量648芯 | 2200×840×600 | |
3 | HDGPXSAⅢ | 内线大容量480芯，外线大容量576芯 | 2000×840×600 | |
4 | HDGPXSBⅠ | 内线大容量864芯，外线大容量792芯 | 2600×840×600 | |
5 | HDGPXSBⅡ | 内线大容量672芯，外线大容量648芯 | 2200×840×600 | |
6 | HDGPXSBⅢ | 内线大容量576芯，外线大容量576芯 | 2000×840×600 |

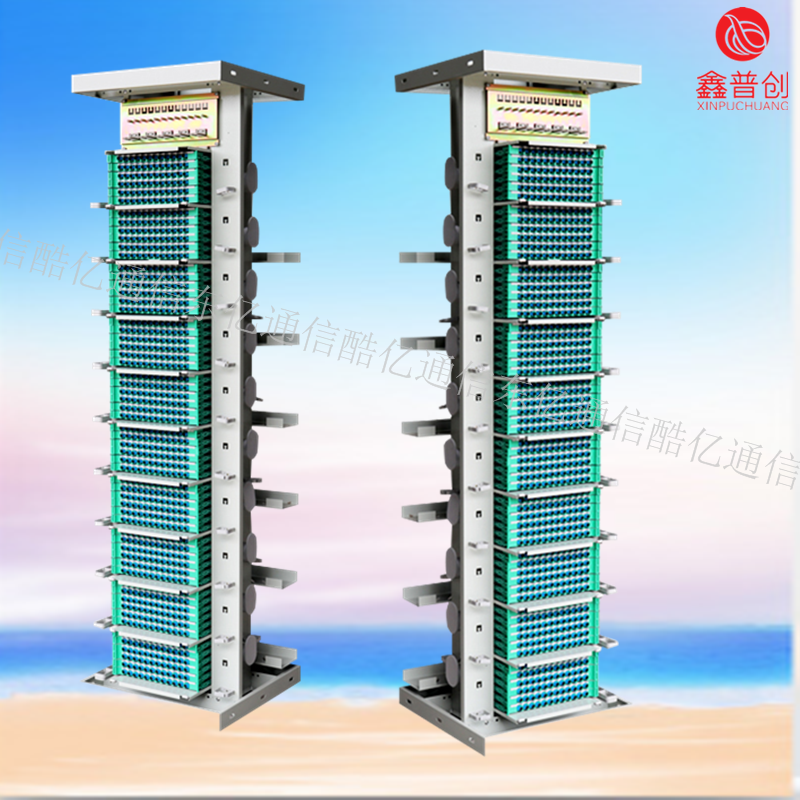

双面总配线架为熔配分离结构，线路侧为模块式，设备侧为配线面板结构。
720芯MODF光纤总配线架
