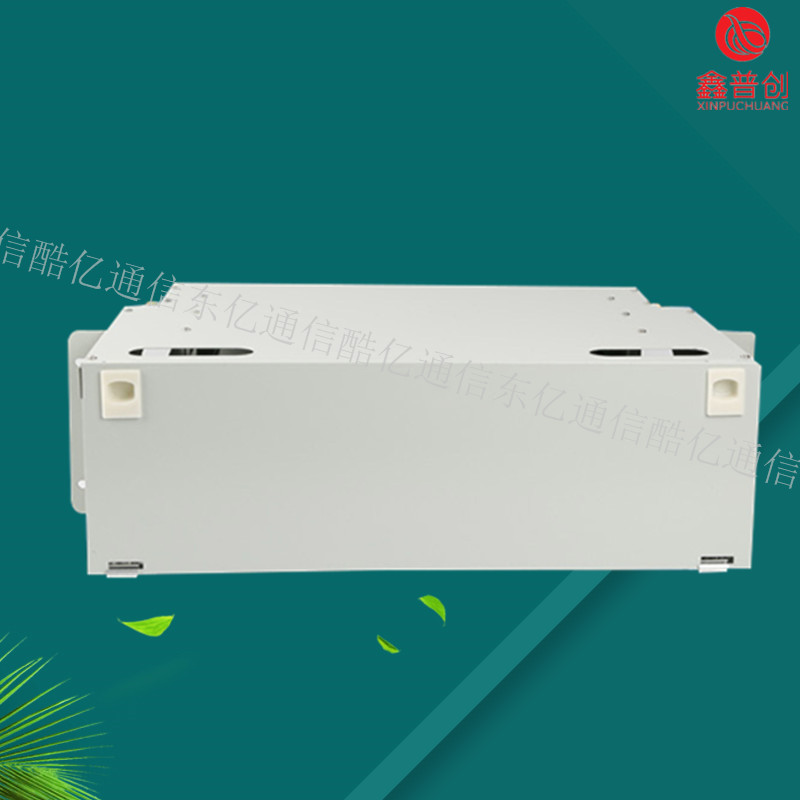

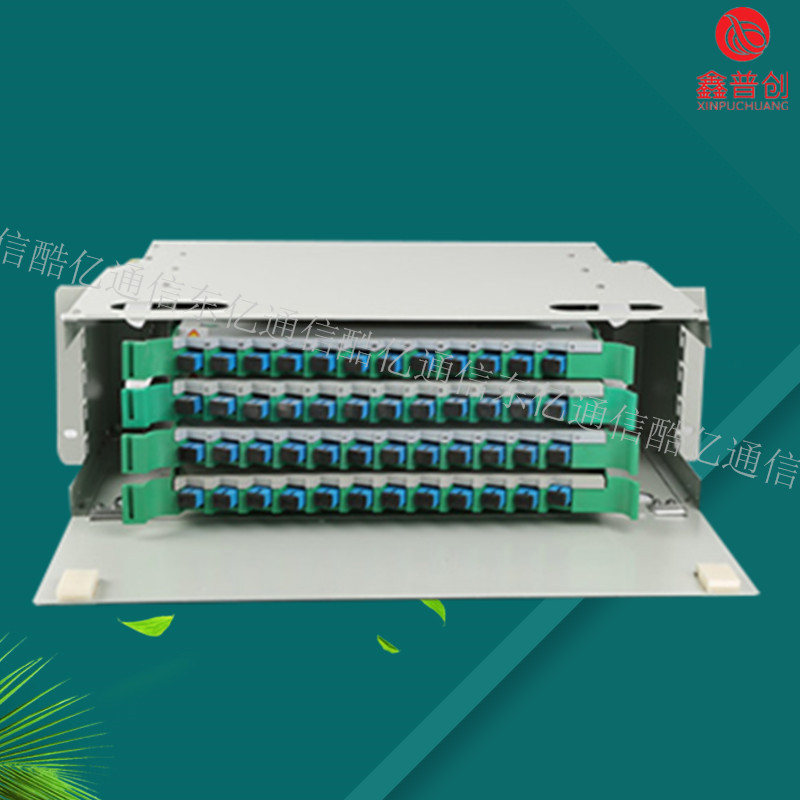

48芯ODF光纤配线架
由于光纤通道拥有诸多优点在电力系统继电保护中的应用极为广泛,在当前应用的220kV以上的系统之中,由于光纤信息传输的容量大和频带宽的特点,传统的高频差动保护已经逐渐被光纤差动保护所取代。此外,目前,所应用的差动保护是以SDH同步数字原理的时分为基础是由于光纤网络传输的性能稳定和适应能力强的特点。但是这种保护方式不能适用于电网高速扩容的情况时及复杂的拓扑结构,为了避免此种缺陷,增强信道的传输容量,一种新的波分复用技术在研究和应用过程中都取得了良好的发展,其主要优势就是信道的利用率高,在长距离传输时能够大幅度降低传输成本,同时对于电力网路的建设成本也能起到的节省作用,增强了信息传输的稳定性和可靠性。光纤通信技术运用被广泛的应用在电力系统的继电保护中。
在设计光纤网络的总体结构前,需要根据城区及乡镇分散的特点,选定要将光纤网络设计成一种什么样的拓扑结构形式。一般的光纤网络系统有三种形式,即:环网、星形网和树形网,也可以将这三者相互结合设计成复合型网络形式。光纤链路的计算理论公式为:L=L1+L2+L3+L4,其中L为光纤链路总损耗,L1是光缆损耗,L2是接续损耗,L3是光分路器的分光损耗和附加损耗,L4是活接头的损耗。由于光纤链路的光功率随着时间的推移会不断下降,因此在设计光纤网络之前,要考虑预留光功率,以便将来维护工作的进行。专用光纤通信方式是当前用于短距离网线继电保护的重要方式,对于重要线路的保护方面作用重大。(2)复用光纤通信方式复用光纤保护主要是由纵联保护中各个光纤进行配合组成。

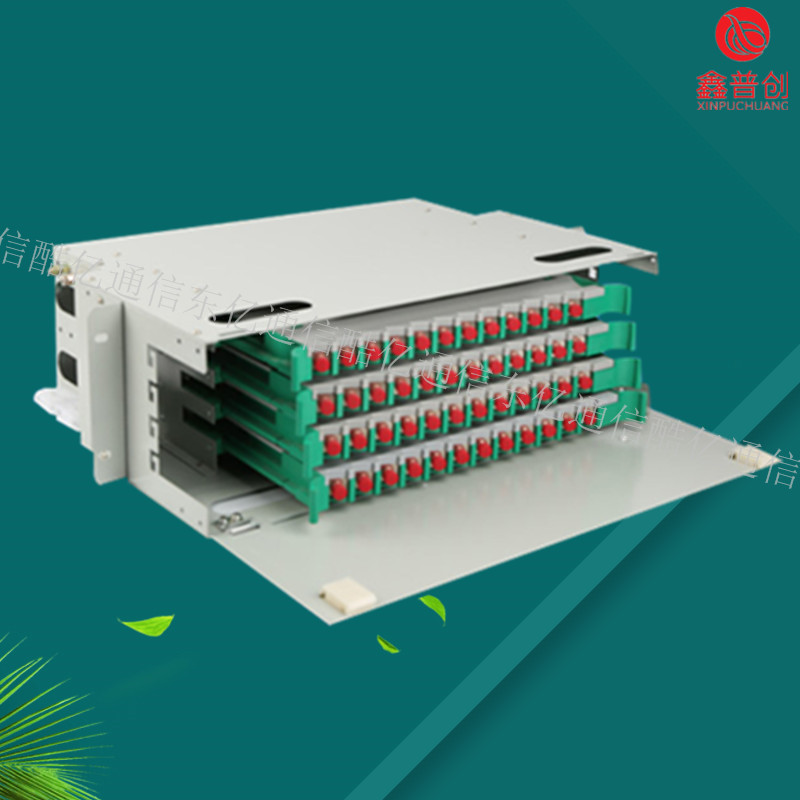

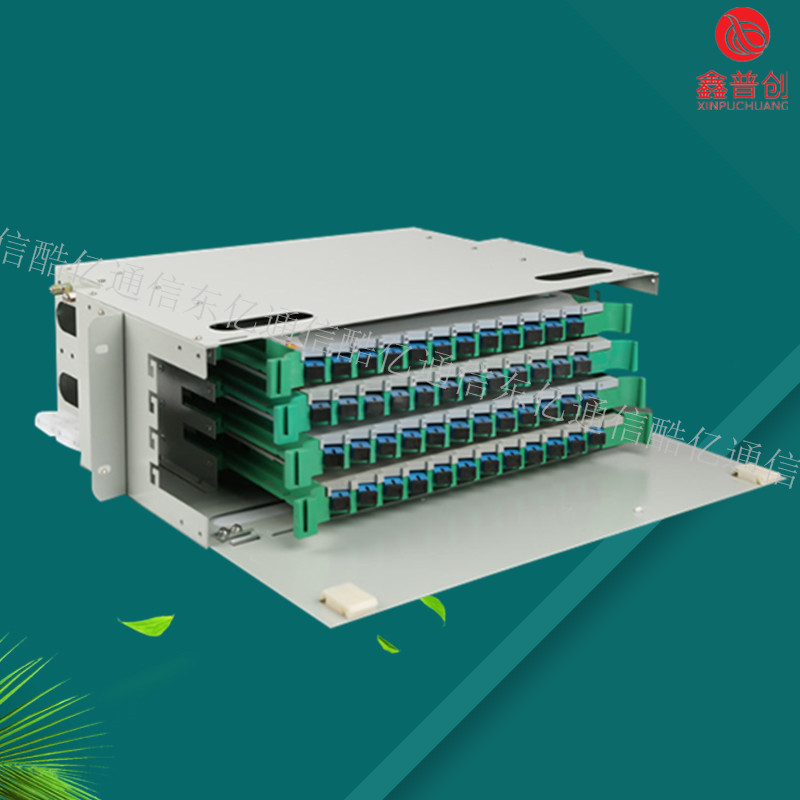

48芯ODF光纤配线架
在有线电视光纤网络的设计工作中,为了明确光纤网络设计中路由的走向、光缆的长度、分线熔接点和光节点的位置,还需要进行现场勘查工作来获得数据,再根据具体的参数来制定合理的设计方案。在进行工程现场勘查时,主要需要调查的有:①现场街道的分布情况,根据这些情况来确定有线电视光纤网络杆要立杆的种类、高度和杆距。②马路宽度、地下通道、涵洞和地下管道的分布,以此来确定在十字路口立杆的地点、高度和宽度。③调查居民小区的房屋分布情况和具体居民数,确定光缆安装的位置和安装的走向,根据居民的需求力度来初步确定光节点的设计位置,特殊情况下要特别备注继电保护装置在允许方式之下会发出允许信号与直跳信号,接下来经过音频接口信号就会传输到相关的复用设备之中,然后传输到光纤通道之中。接线简单是这种传输方式的一个较大优点,对于电路系统的维护和运行有着重要的促进作用。但缺点就是因为众多的中间传输环节而给检查和巡视带来了的不变。复用光纤通信方式在长距离线路保护中应用的比较广泛。

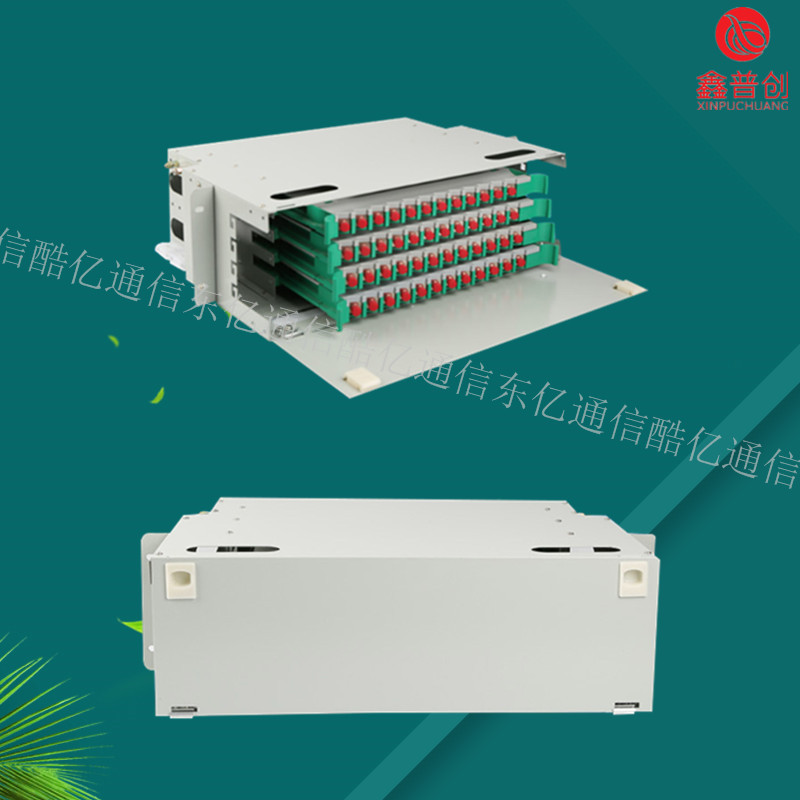

48芯ODF光纤配线架
