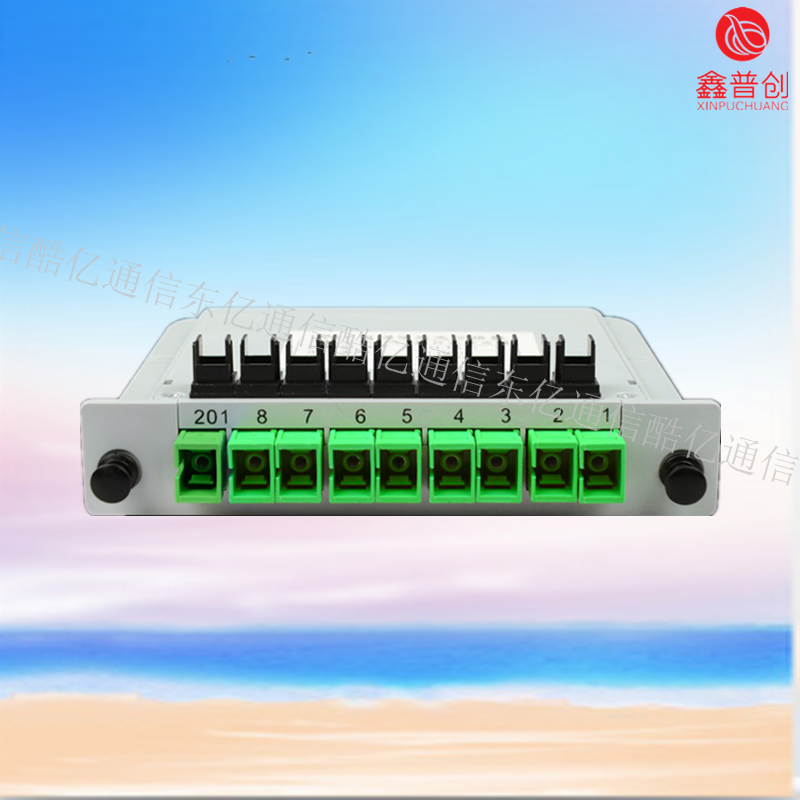

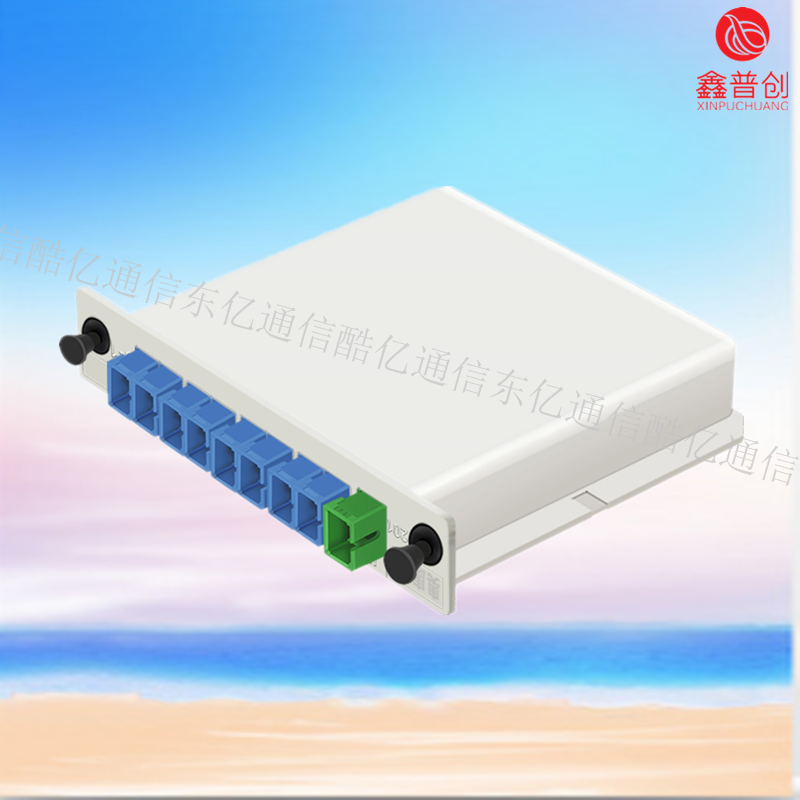

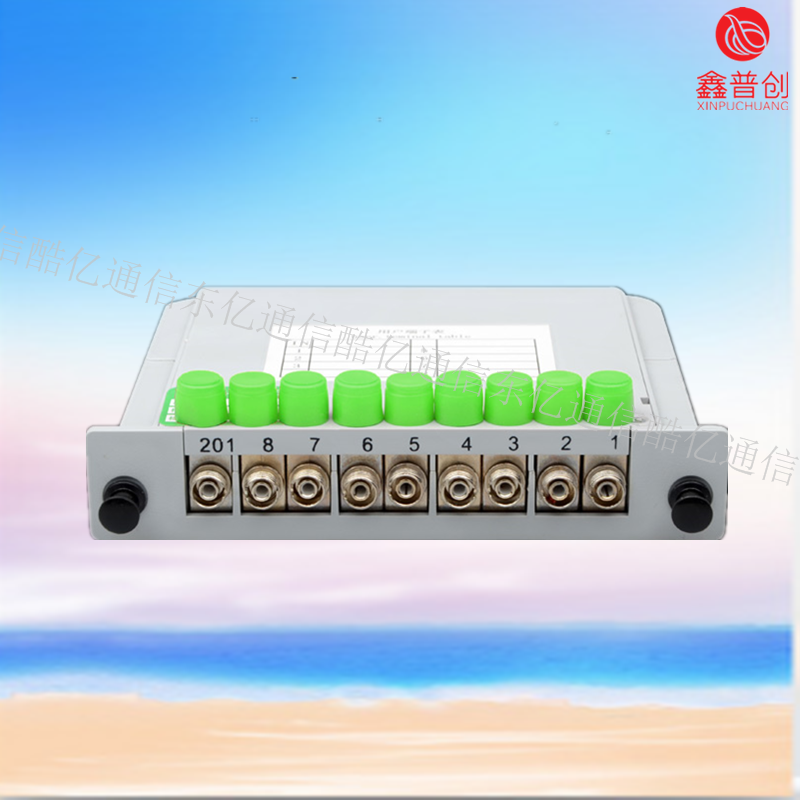

PLC1分8光分路器产品结构

PLC1分8光分路器

4.1.2光电转换光电转换模块主要是将接收到的DVI光信号转换为DVI电信号,以便后面的FPGA电路进行分流处理。光电转换模块选用12路并行接收光模块,可同时接收12路光信号,即3路DVI视频光信号。此光模块具有以下特点。:(1)中心波长:850nm;(2)接收灵敏度:-16dBm;(3)传输速率:3.125Gbps;(4)工作温度:-40~+85。4.1.3DVI一分二有源分路器要求输入3路DVI光信号,输出6路DVI光信号。即要求对1路DVI信号进行一分二处理,此处选用专用DVI分路芯片对输入的信号进行分路处理。4.1.4电光转换电光转换模块主要是将接收到的DVI电信号转换为DVI光信号,输出光分路器至光纤视频光电转换器或者返回原机。

电光转换模块选用12路并行发射光模块2台双路输出的1550nm光发射机和2台光开关组成主、备2路信号,1台23dBEDFA加上18PLC光分路器送各分前端作信号源使用,1台23dBEDFA作前置光放大器,加上132PLC光分路器作EDFA的输入光源。每个光源可接1台23dBEDFA加上18PLC光分路器,送小区的18PLC光分路器分光,接8台光,或23dBEDFA接164PLC光分路器点对点传输至小区光。2.2各乡镇分前端信号的分配EDFA加上不同的PLC光分路器组合,送各线路光分路器分光后,给各村屯光。如EDFA加18送14光分路器,EDFA加14送18光分路器,EDFA加14送14光分路器等,可以满足不同长度线路的需要。PLC1分8光分路器

2.3PLC光分路器分配信号的优点(1)光功率计算简单,如23dBEDFA输出至18光分路器,输出为23-11=12dB(16mW),再经10km入小区18光分路器,输出为12-2.5(线路)-11(插入损耗)=-1.5dB,到光可以使用,相当于电缆中分配器计算。(2)可以备份所有型号的光分路器,只有164几种,主要使用的只有18和14光分路器,方便采购和管理。(重要意义随着高清视频、云计算和物联网等新兴产业的发展,宽带网络正推动新一轮信息化发展浪潮,许多国家纷纷将发展宽带网络列入战略部署的优先行动领域,作为抢占新时期国际经济、科技和产业竞争制高点的重要举措。我国从2013年也将宽带网络建设上升为国家战略,使之成为我国新时期经济社会发展的战略性公共基础设施。PLC1分8光分路器
