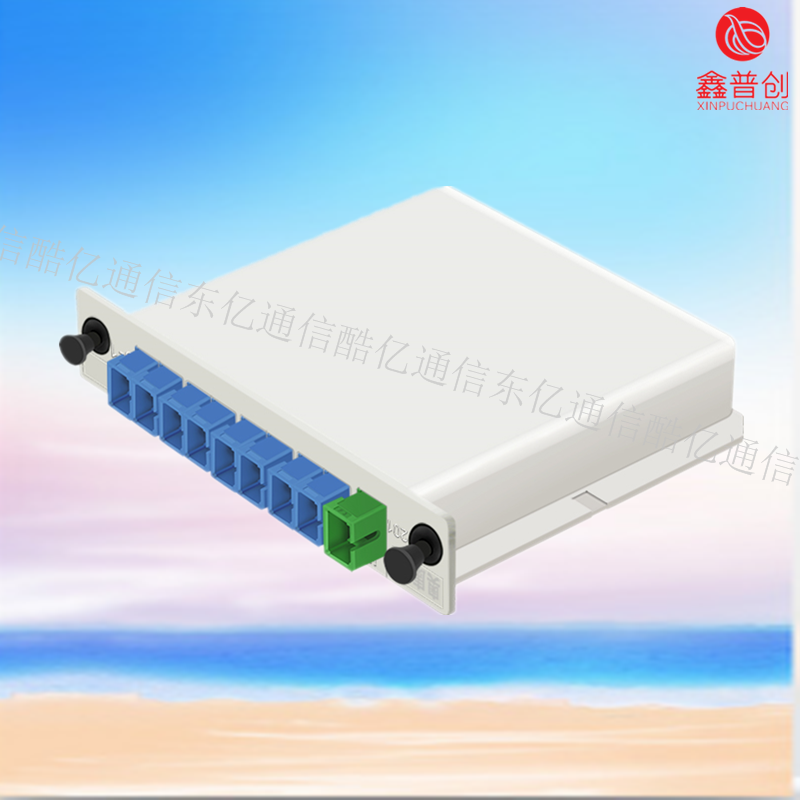

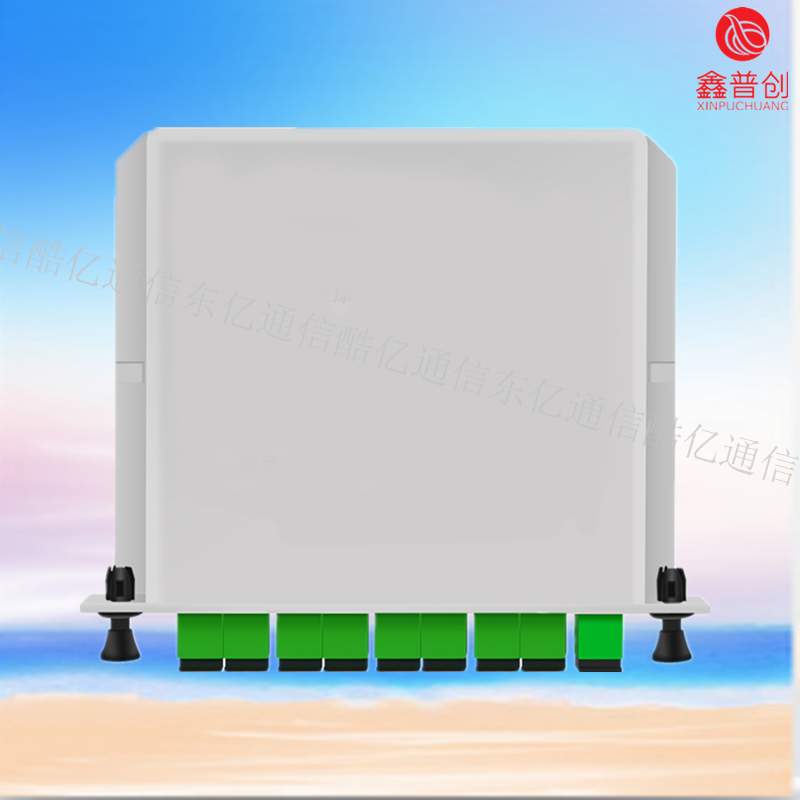

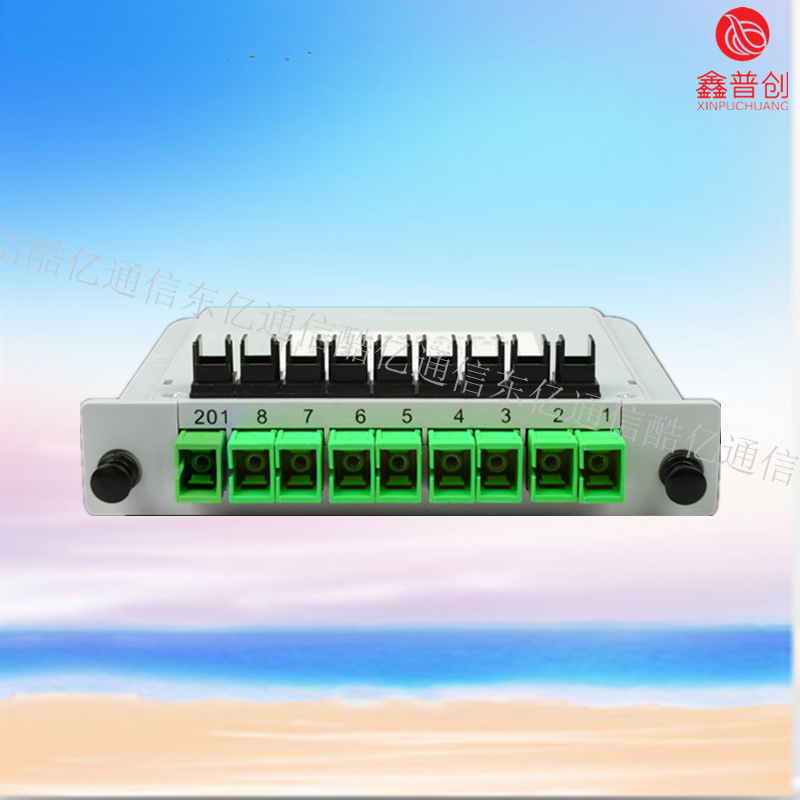

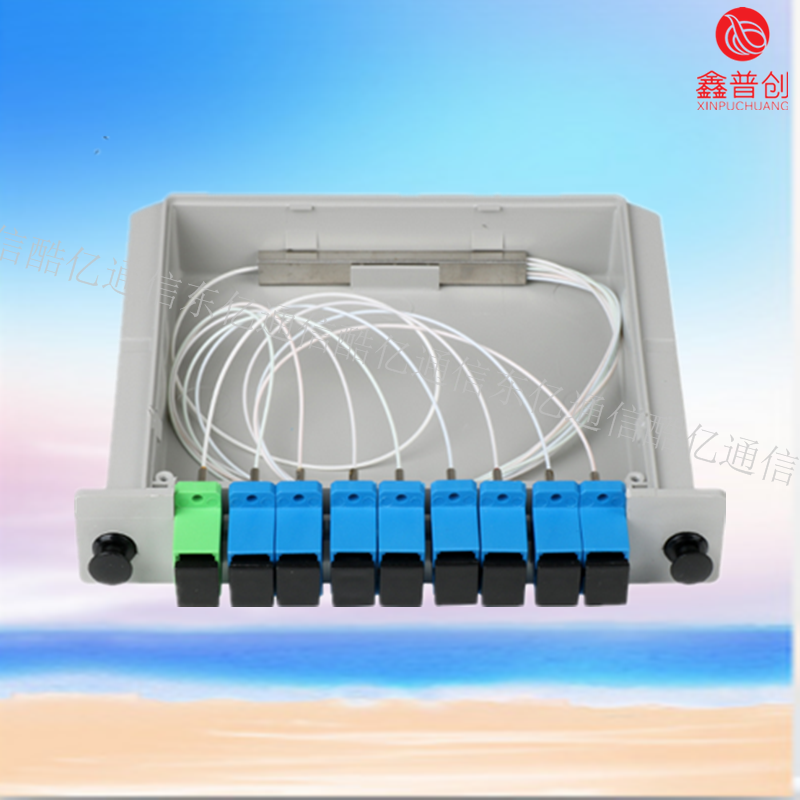

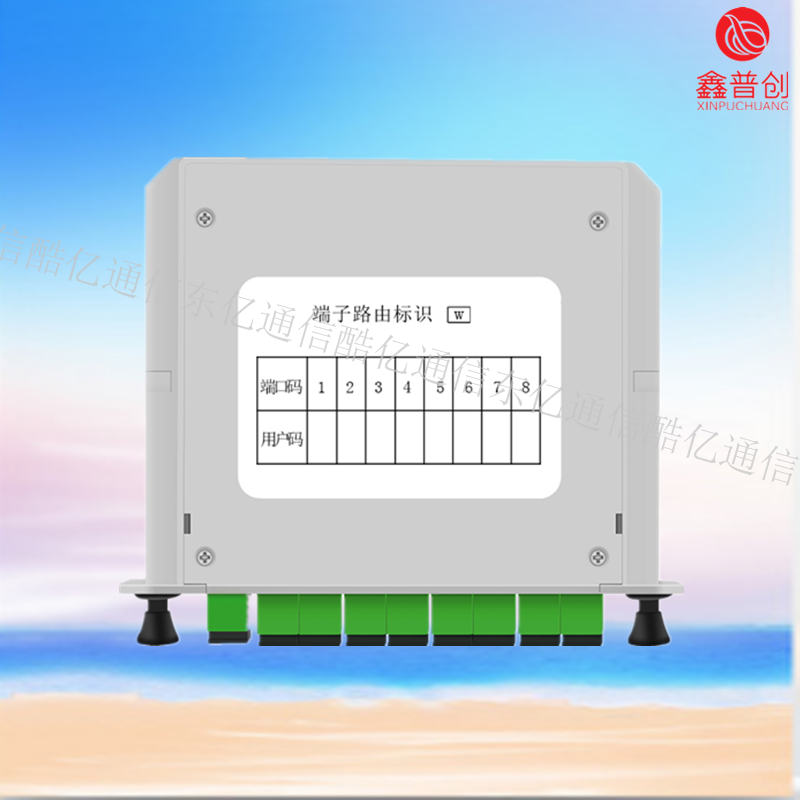

1比8光分路器

2.1前端信号的分配随着1550nm光发射机和EDFA(掺铒光纤放大器)技术的成熟和价格大幅下降,1550nm技术在有线电视信号传输中具有极大优势,给前端信号的分配带来了方便。前端信号分配图如图1所示。采用新研设备光分路器,将飞机上的座舱视频光纤信号分为2路,其中1路还原给原机链路,1路对接测试系统。终利用采集器进行机载视频抽引记录。光分路器是光纤链路中重要的器件之一,是具有多个输入端和多个输出端的光纤汇接器件,一般采用MN来表示光分路器有M个输入端和N个输出端。依据型号任务需求,本文中提及的光分路器具有3个输入端和6个输出端,满足试飞测试任务需求。光分路器主要用于接收飞机上头显、大显提供的3路DVI视频光信号,并分别将每路DVI视频光信号分为2路,其中1路还原给原机使用,1路供光电转换器使用。

每路DVI视频光信号传输链路由4芯多模光纤组成。图1光分路器功能框图2技术要求(1)信号输入:3路DVI视频光信号,分辨率不低于12801024@60Hz,向下兼容1024768@60Hz;(2)信号输出:6路DVI视频光信号;(3)光纤视频信号分配后光功率满足原机光模块光功率输出范围,误差为10%;(4)波长:850nm;(5)光纤接插件+光纤弯曲半径长度140mm;(6)DVI视频光信号输入输出插座针脚定义为:1(B)、2(G)、3(R)、4(CLK);(7)工作电压:+18~32VDC;(8)工作温度:-30~60。3工作原理光分路器主要实现的功能是接收与处理DVI光信号:接收3路DVI光信号,并将每路DVI光信号转换为2路DVI光信号输出。1比8光分路器

4光分路器设计,光分路器硬件电路主要包括电源转换模块、光电转换模块、DVI信号一分二模块以及电光转换模块。4.1.1电源转换模块电源模块主要是转换外部输入电源后,为光分路器内部元器件提供所需的电源。选用的是DC-DC电源模块,对外部输入电源进行转换处理。该模块电源特性如下。(1)输入电压:18~36VDC;(2)输出电压:5VDC;(3)输出电流:3A;(4)输出功率:15W;(5)具有短路保护功能;(6)效率:80%。在DC-DC电源模块输入端串联一个肖特基二极管,可以有效防止电源反接,同时在电源模块输入端并联一个瞬态抑制二极管,可有效抑制输入电源浪涌以及瞬时电压过大。1比8光分路器
