960芯光纤配线柜分类

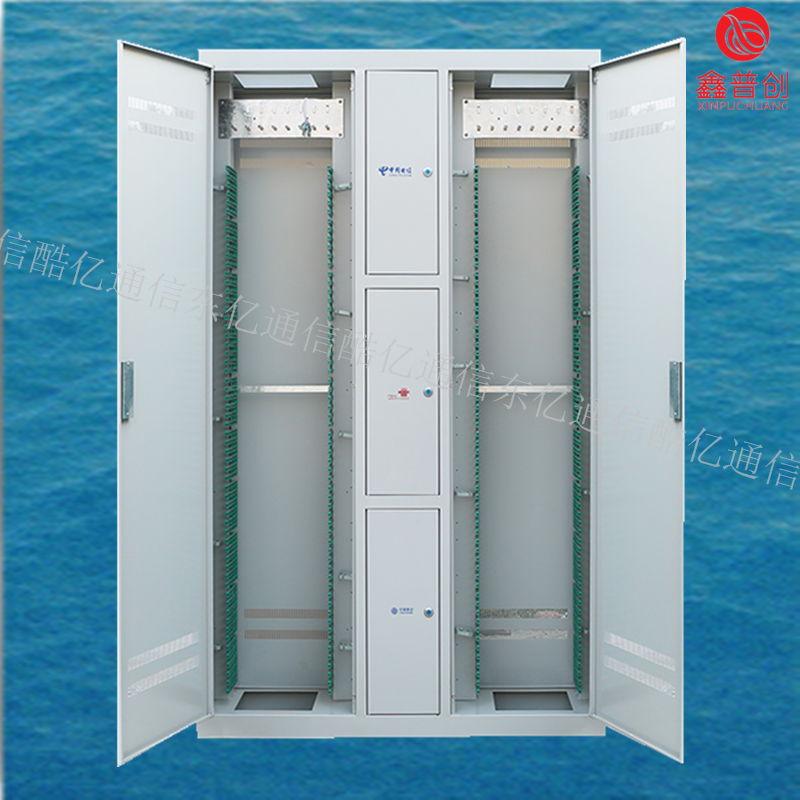

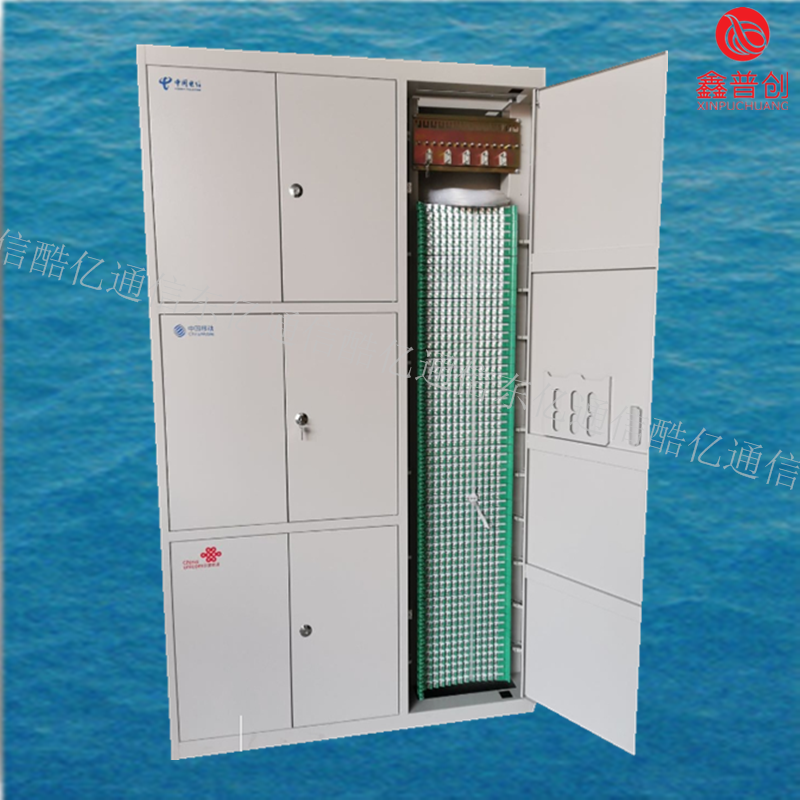

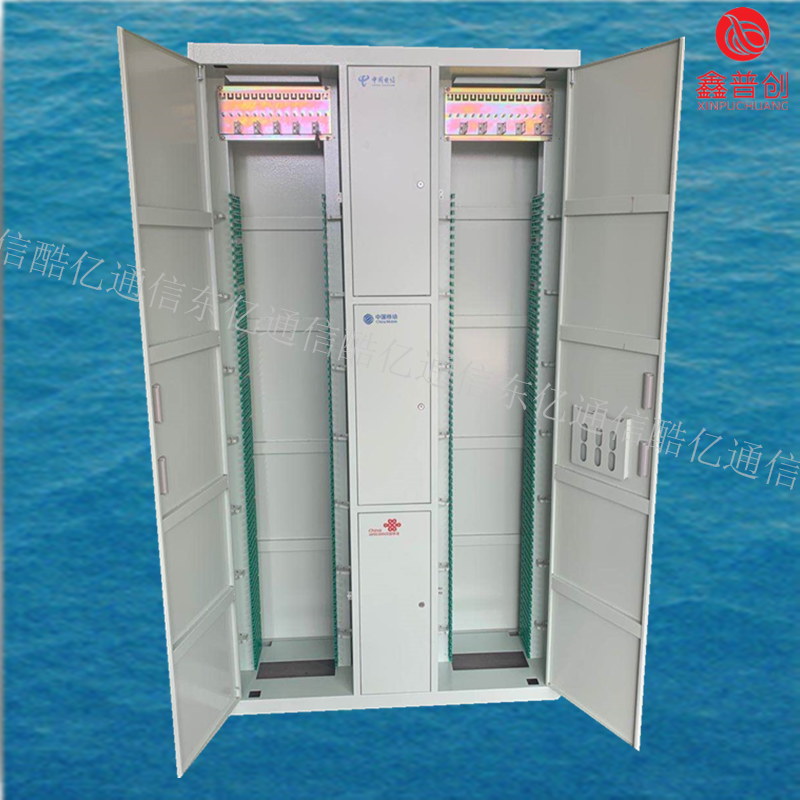

960芯光纤配线柜

1.单元式单元式的光纤配线架是在一个机架上安装多个单元，每一个单元就是一个独立的光纤配线架。这种配线架既保留了原有中小型光纤配线架的特点，又通过机架的结构变形，提供了空间利用率，是大容量光纤配线架早期常见的结构。但由于它在空间提供上的固有局限性，在操作和使用上有一定的不便。2.抽屉式抽屉式的光纤配线架也是将一个机架分为多个单元，每个单元由一至两个抽屉组成。当进行熔接和调线时，拉出相应的抽屉在架外进行操作，从而有较大的操作空间，使各单元之间互不影响。抽屉在拉出和推入状态均设有锁定装置，可保证操作使用的稳定、准确和单元内连接器件的安全、可靠。这种光纤配线架虽然巧妙地为光缆终端操作提供了较大的空间，但与单元式一样，在光连接线的存储和布放上，仍不能提供大的便利。这种机架是目前多的一种形式。3.模块式模块式结构是把光纤配线架分成多种功能模块，光缆的熔接、调配线、连接线存储及其他功能操作，分别在各模块中完成，这些模块可以根据需要组合安装到一个公用的机架内。这种结构可提供大的灵活性，较好地满足通信网络的需要。目前推出的模块式大容量光纤分配架，利用面板和抽屉等独特结构，使光纤的熔接和调配线操作更方便；另外，采用垂直走线槽和中间配线架，有效地解决了尾纤的布放和存储问题。因此它是大容量光纤配线架中受欢迎的一种，但它目前的造价相对较高

数字光的灵敏度定义为:在保证一定误码率的条件下,光所需接收的灵敏度越高,意味着数字光接收微弱光信号的能力越强,当光发送机输出功率一定时,则保证通信质量(误码率低于某一数值)的中继距离越长。因此,提高数字光的灵敏度,可以延长光纤通信的中继距离和增加通信容量的灵敏度可以用满足给定的误码率(如10-)指标条件下而可靠工作所需要的小平均光功率P=来表示。当人射光功率P大于Pm时,系统的BER<10,能可靠地工作。当入射光功率P小于Pm时,误码率较大,不能正常工作,可见某一光能在较低的入射功率下,达到同样的指标,该就比较灵敏小平均光功率Pm,在全部单位制中,它的单位是瓦(W);而在工程上,光的灵敏率常用光功率相对值来表示,单位是分贝毫瓦(dBm)。

二者的换算关系为S,(dBm)=101gPmin(W)式中:Pmn单位为W;S,的单位即为dBm例如,某种PIN光的Pmn=10W=0.1W。则它的灵敏度用dBm表示为40dBm。光的动态范围是在保证系统的误码率指标要求下,光低输入光功率P=m和大允光功率Pm的变化范围。这个范围用D来表示,一般在工程上用二者(用dBm为单位描述)之差来表示。一台质量好的应有较宽的动态范围那么光的较限灵敏度是多少?现在假设理想光,不存在热噪声,没有暗电流,阈值为0。它的探测器是理想探测器(量子效率为高标准),对这样的理想只要接收到1个光子,也能无错误地确定为“1”比特。通过计算可以得出,为达到BER小于10-9,每个“1”比特所含光子数NP必须超过20。
