1440芯光纤配线架特点

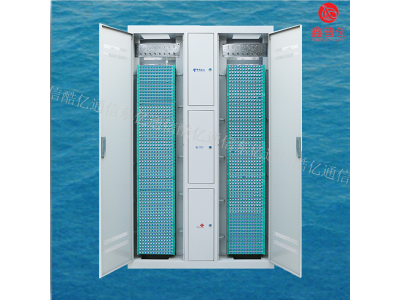

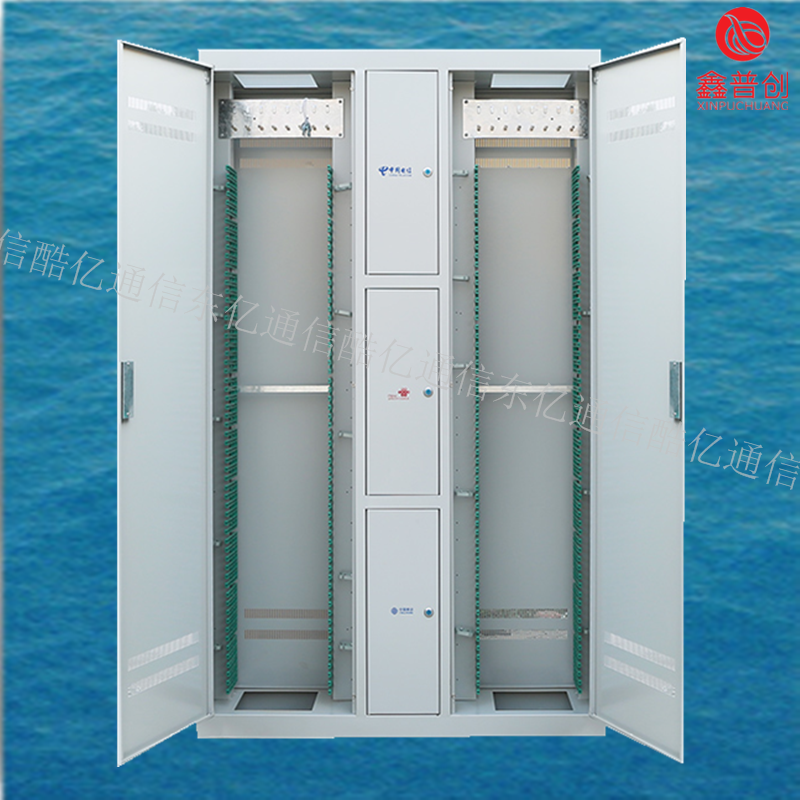

1440芯光纤配线架

①固定功能光缆进入机架后，对其外护套和加强芯要进行机械固定，加装地线保护部件，进行端头保护处理，并对光纤进行分组和保护。
②容接功能光缆中引出的光纤与尾缆熔接后，将多余的光纤进行盘绕储存，并对熔接接头进行保护。
③调配功能将尾缆上连带的连接器插接到适配器上，与适配器另一侧的光连接器实现光路对接。适配器与连接器应能够灵活插、拔；光路可进行自由调配和测试。
④存储功能为机架之间各种交叉连接的光连接线提供存储，使它们能够规则整齐地放置。光纤配线架内应有适当的空间和方式，使这部分光连接线走线清晰，调整方便，并能满足小弯曲半径的要求。

光源的主要特性有:发射波长光谱特性、光束的空间分布、输出光功率、入纤功率、频率特性、温度特性等。实际中,LED通常和多模光纤结合,用于1.3gm(或0.85pm)波长的小容量短距离系统。而LD通常和G.652或G.653单模光纤耦合,用于1.3m或1.55pm的大容量长距离系统。光检测器是光的关键器件,它的功能是把光信号转换为电信号,是由半导体PN结的光电效应实现的。为了提高响应速度,出现了改进型PN结光电二较管的结构,如PIN光电二较管。为了提高检测增益,又出现了雪崩光电二较管(APD)。APD用于要求光灵敏度较高的场合,采用APD有利于延长系统的传输距离。IngaAs-PIN用于波长为1.3pm和1.55μm的系统,性能非常稳定。

无源器件也是光纤通信系统中不可缺少的。无源器件主要包括连接器、耦合器、波分复用器、外调制器、光开关和隔离器等。连接器是实现光纤与光纤之间可拆卸(活动)连接的器件,主要用于光纤线路与光发射机输出或光输入之间,或光纤线路或与其他光无源器件之间的连接。接头是实现光纤与光纤之间的较好性(固定)连接,主要用于光纤线路的构成,通常在工程现场实施。光耦合器的功能是把一个输入的光信号分配给多个输出,或把多个输入的光信号复合成一个输出。根据功能和用途可分为T形耦合器,星形耦合器,定向耦合器,波分复用器/解复用器。光隔离器是一种非互易器件,其主要作用是只允光波往一个方向上传输,阻止光波往其他方向特别是反方向传输。
