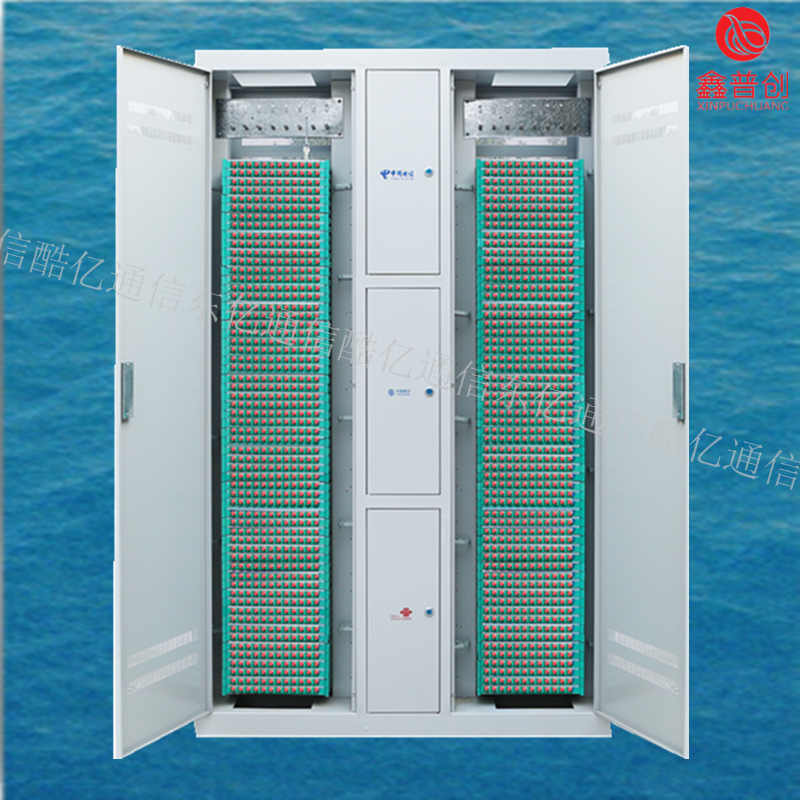

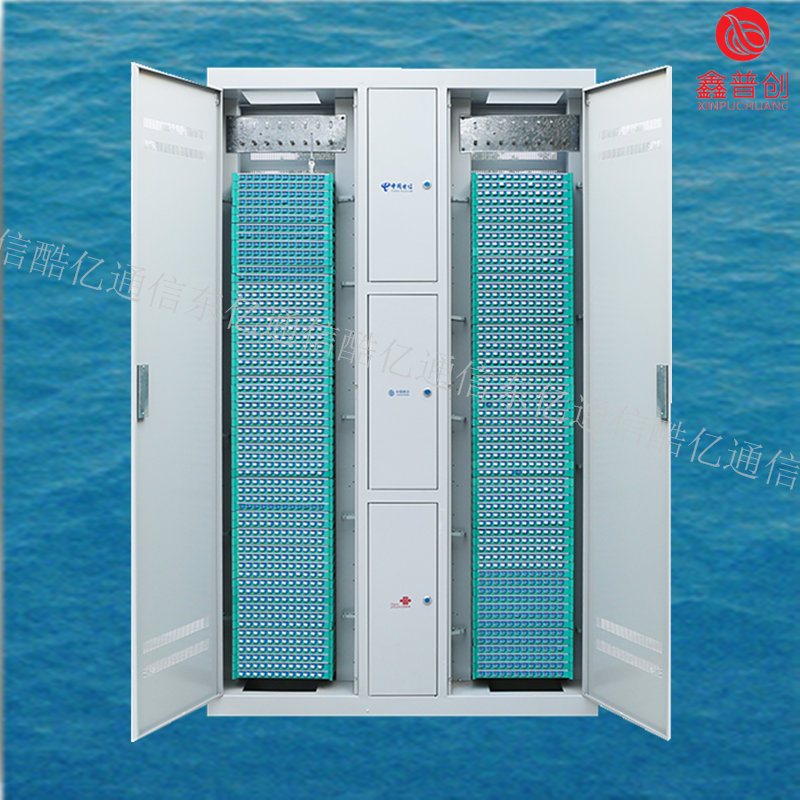

1152芯光纤配线架
光纤配线架是光传输系统中一个重要的配套设备，它主要用于光缆终端的光纤熔接、光连接器安装、光路的调接、多余尾纤的存储及光缆的保护等，它对于光纤通信网络安全运行和灵活使用有着重要的作用。过去10多年里，光通信建设中使用的光缆通常为几芯至几十芯，光纤配线架的容量一般都在100芯以下，这些光纤配线架越来越表现出尾纤存储容量较小、调配连接操作不便、功能较少、结构简单等缺点。现在光通信已经在长途干线和本地网中继传输中得到广泛应用，光纤化也已成为接入网的发展方向。各地在新的光纤网建设中，都尽量选用大芯数光缆，这样就对光纤配线架的容量、功能和结构等提出了更高的要求。
水平偏振光不能通过左面偏振器(较好个偏振器),于是就达到隔离效果。然而在实际应用中,入射光的偏振态(偏振方向)是任意的,并且随时间变化,因此必须要求隔离器的工作与入射光的偏振态无关,于是隔离器的结构就变复杂了。一种小型的与入射光的偏振态无关的隔离器结构如图3.35所示。具有任意偏振态的入射光首先通过个空间分离偏振器(SWP,SpatialWalk-offpolarizer)。这个SWP的作用是将入射光分解为两个正交偏振分量,让垂直分量直线通过,水平分量偏折通过。两个分量都要通过法拉第旋转器,其偏振态都要旋转45°。法拉第旋转器后面跟随的是一块半波片通信用光器件是构成光纤通信系统的重要元器件。本章主要介绍了有源和无源两类光器件的工作原理和主要特性。
有源光器件主要包括光源,光检测器和光放大器。光源是光发射机的关键器件,其功能是把电信号转换为光信号。目前光纤通信广泛使用的光源主要有半导体激光器(LD)、分布式反馈激光器(DFB)和发光二较管(LED)。半导体激光器是向半导体PN结注入电流,实现粒子数反转分布,产生受激辐射,实现光放大,再利用谐振腔的正反馈而产生激光振荡的。它的结构多种多样,而基本结构是双异质结(DH)平面条形结构,并由三层不同类型半导体材料构成,不同材料的物质决定不同的发射波长。发光二较管(LED)的工作原理与激光器(LD)有所不同,LED发射的是自发辐射光。它的结构与LD相似,大多采用双异质结结构,不同的是,LED不需要光谐振腔,没有阈值。
