三网合一光交箱实践研究表明,光纤网络设计质量会直接受到光线设备、材料的影响。因此,为了促使光纤网络设计质量得到保证,就需要将较高质量的设备材料运用过来。其中,光发射机、光接收机、光缆等都是光纤网络设计中必不可少的重要设备材料,在购买过程中,需要对商家、品牌合理选择,且深入了解市场价格,以便获取到物美价廉的设备材料。此外,还需要考察设备的实际应用情况,对光纤网络情况、实际资料等科学了解和收集,以便更好地开展设备选型工作。现场的勘察在有线电视光纤网络设计中发挥着重要的作用。通过现场勘察,可以对光纤网络设计走向、光缆长度、光节点位置等数据合理把握。因此,在具体实践中,就需要仔细调查街道两侧的分布情况,记录道路两侧的建筑物、家乡杆等数据,对光纤网络经过街道的宽度进行测量,以便对立杆高度、类型、杆间距离等合理把握,对光节点位置合理确定。通过初步确定房屋分布以及居民数量之后,详细记录光缆的路由情况。还需要整理归档现场勘察信息,绘制成图表,以便更加直观,促进光纤网络设计工作有效开展。

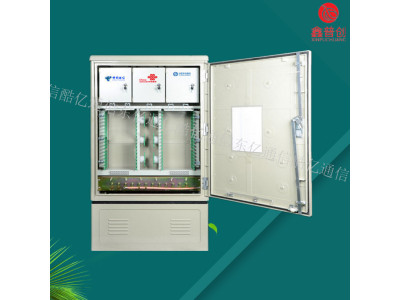

三网合一光交箱使用条件
光缆交接箱有利于提高网络利用率,发挥设备的功能潜力,使得光缆网布局更加合理,符合当前光缆网络结构的发展,同时资源利用更加灵活,降低光缆运营及维护的成本,避免光缆资源的浪费。
三网合一光交箱主要特性:
运用无跳接接箱的理念,减少配纤适配器和跳纤,减少通信故障点和插损,提升网络安全;
解决光分路器的管理与扩容;
配线区尾纤的长度3米,且配备有序的尾纤管理中心,界面清晰;
增加了光分单元,满足光纤点对点,点对多点的综合发展需求;
全部模块化设计,按需配置,运用灵活,降低成本;
三网合一光交箱功能要求:
1. 光缆固定与保护功能
应具有光缆接入,固定和保护装置。该装置将光缆引入并固定在机架上,保护光缆入缆中纤芯不受损伤。光缆金属部分与机器绝缘,固定后的光缆金属护套及加强芯应可靠连接高压防护接地装置。
2. 光缆终接功能
应具有光纤终接装置,该装置便于光缆纤芯及尾纤接续操作、施工、安装和维护。能固定和保护接头部位平直而不位移,避免外力影响,保证盘绕光缆纤芯、尾纤不受损伤。
3.调线功能
通过光纤跳线连接器接头。能迅速方便地调度光缆中的纤芯序号及改变光传输系统的路序。
4.光缆纤芯和尾纤的保护功能
光缆开剥后纤芯有保护装置并固定后引入光纤终接装置。
5.容量
每机架容量和单元容量(按适配器数量确定)应在产品企业标准中作出规定,光纤终接装置,尾纤盘线装置,适配器卡座,尾纤及适配器,在满容量范围内应能成套配置。
不同城市具有差异化的发展情况和功能,因此,在光纤网络覆盖密度、服务要求等方面也会出现差异,通过区域的合理划分,能够更加灵活地开展网络设计工作。以本县城为例,综合考虑了地理特征、网络维护、网络建设等各个方面因素,将城区分为了5个区域。从逻辑上来讲,五个区域互相独立,如果有故障问题出现于某一个片区,那么就不会对其他区域的运行造成影响,这样可以更加快速地查找和排除故障,网络故障时间得到有效缩短。且对于施工建设也有很大的帮助,施工过程中,大部分地区原有信号不受影响,分区域进行改造施工,只会影响到较小的范围,且本区域内施工中剩下的网络硬件也可以被应用到下一区域的施工中,提升了利用率,降低了整体成本。
