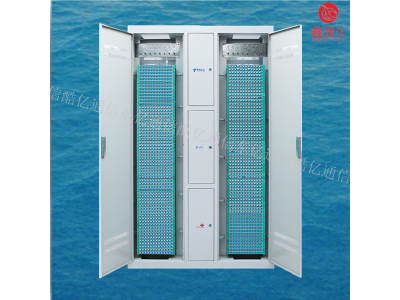

1152芯ODF光纤配线架

1152芯ODF光纤配线架光路可进行自由调配和测试。4.存储功能：为机架之间各种交叉连接的光连接线提供存储,使它们能够规则整齐地放置。光纤盒内应有适当的空间和方式,使这部分光连接线走线清晰,调整方便,并能满足小弯曲半径的要求。外壳：外壳方便开启，便于安装。支撑架：内部结构的主体，用于内部结构的支撑；集纤盘：用于有顺序地存放光纤接头（及其保护件）和余留光纤，可余留光纤的长度不小于1.6m，余留光纤盘放的曲率半径不小于32mm。并有为重新接续提供容易识别纤号的标记和方便操作的空间；固定装置：用于光缆护套固定、光缆加强构件固定和配线尾纤固定。光纤接头的保护采用热收缩保护管。1.标准单元结构尺寸，19英寸宽度，既可装入配线架机柜。

1152芯ODF光纤配线架使用说明

1152芯ODF光纤配线架产品结构

ODF光纤配线架又称光纤配线柜,144芯288芯216芯360芯576芯720芯864芯960芯1152芯1440芯等光纤配线架.

1152芯ODF光纤配线架材料防腐蚀性能

ODF所有的零件采用的材料应具有防腐性能，如该材料无防腐性能应作防腐处理；其物理、化学性能必须稳定，并与光缆护套和尾纤护套相容。为防止腐蚀和其他损害，这些材料还必须与其他设备中所常用的材料相容。

防锈蚀性能

ODF中表面电镀处理的金属结构件，在通过盐雾试验方法进行48h盐雾试验后，外观不得有肉眼可见的锈斑。

涂覆处理要求

采用涂覆处理的金属结构件，其涂层与基体应具有良好的附着力，附着力应不低于GB/T9286标准表I中2级要求：在交叉处和/或沿切口边缘有涂层脱落，受影响的交叉切割面积明显大于5%，但不能明显大于15%。

燃烧性能要求

设备中非金属材料的结构件及光纤连接器的燃烧性能应符合以下条件之一：

1）试验样品没有起燃；

2）试验样品离火后持续有焰燃烧的时间不超过10s，并且火焰或从试验样品上掉落的燃烧或灼热颗粒未使燃烧蔓延到放在试验样品下面的底层。[1]

1152芯ODF光纤配线架分类单元式

单元式的光纤配线架是在一个机架上安装多个单元，每一个单元就是一个独立的光纤配线架。这种配线架既保留了原有中小型光纤配线架的特点，又通过机架的结构变形，提供了空间利用率，是大容量光纤配线架早期常见的结构。但由于它在空间提供上的固有局限性，在操作和使用上有一定的不便。

抽屉式

抽屉式的光纤配线架也是将一个机架分为多个单元，每个单元由一至两个抽屉组成。当进行熔接和调线时，拉出相应的抽屉在架外进行操作，从而有较大的操作空间，使各单元之间互不影响。抽屉在拉出和推入状态均设有锁定装置，可保证操作使用的稳定、准确和单元内连接器件的安全、可靠。这种光纤配线架虽然巧妙地为光缆终端操作提供了较大的空间，但与单元式一样，在光连接线的存储和布放上，仍不能提供大的便利。这种机架是目前多的一种形式。

模块式

模块式结构是把光纤配线架分成多种功能模块，光缆的熔接、调配线、连接线存储及其他功能操作，分别在各模块中完成，这些模块可以根据需要组合安装到一个公用的机架内。这种结构可提供大的灵活性，较好地满足通信网络的需要。目前推出的模块式大容量光纤分配架，利用面板和抽屉等独特结构，使光纤的熔接和调配线操作更方便；另外，采用垂直走线槽和中间配线架，有效地解决了尾纤的布放和存储问题。因此它是大容量光纤配线架中受欢迎的一种，但它目前的造价相对较高

光纤配线架的选型是一项重要而复杂的工作，各地应根据本地的具体情况，充分考虑各种因素，在认真了解，反复比较的基础上，才能选出一种能满足当前需要和未来发展的光纤配线架。[2]

也可以做壁挂安装。2.工艺精良结构件采用加厚镀锌钝化处理冷轧钢板和表面喷涂工艺，材质，轻便灵活，又结实耐用。大径盘绕环设计使尾纤和跳纤的曲率半径每处都保持在40mm以上。3.既可单独装配成光纤配线架，也可与数字配线单元、音频配线单元同装在一个机柜架内构成综合配线架。具有光缆引入、固定和保护功能，光缆终端与尾纤熔接功能，储和保护功能等。4.配线箱内采用抽屉式结构，操作时可抽出，完毕后放回。光缆盘绕架引入分配盒；5.光纤分配盘结构为可开启上下层结构：开启上层，将尾纤光纤连接器与下层适配器连接后沿走线架盘绕经出线孔绕至上层，即可合起上层，尾纤头与引入的光缆纤芯熔接后把熔点固定在槽位内粘住，即完成操作。
