ONU配线箱

各地广电积极开展有线电视光纤到户网络改造方案，进行网络建设，本文就有线电视光纤到户网络改造相关技术进行分析，对有线电视的光纤到户网络改造提出有效方案，希望有助于有线电视改造升级。随着互联网、大数据、云计算等技术的不断创新，三网融合进程的加快，我国有线电视顺应时代发展，抓住光纤到户网络改造的新机遇，采用新技术、策划新方案、探索新成果，努力打造有个高质量FTTH平台，为中国老百姓提供的电视服务，共享互联时代，畅想视觉生活。随着信息化的发展，国内外技术的接轨，我国有线电视光纤到户网络改造势在必行，积极改造光纤直接到家庭的网络建设，将光网络单元安装在用户或企业用户处，进一步拓宽光纤到户技术数据集，提高了数据格式、速率、波长与网络的协调性，降低了对周围环境和供电参数指标的要求，便于今后网络维护。

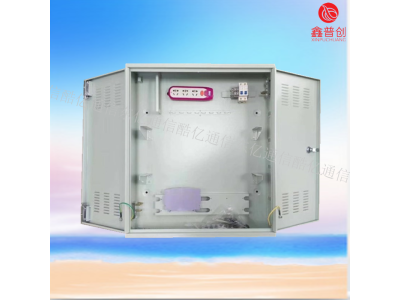

ONU配线箱（壁挂箱）简介：

在PON+LAN或者PON+DSL的建设模式下，需要尽量缩短ONU与用户之间的距离，ONU根据需要可能会放置于楼内或者楼外墙体及楼旁绿化带内。综合信息箱用于提供ONU设备的安装、防雷供电、光缆引入及熔接、以太网或音频配线等功能，设备具有室内室外多种安装结构可选，箱体具有防尘、散热等功能，分为室内型和室外型两种。

ONU配线箱内部结构：信息箱内部结构按照功能划分，总体划分为配电区、光纤熔接区、ONU设备区、配线区四部分，配以相应理线环，便于用户线的管理，强弱电走线通道完全隔离。

配电区：配电区建议配置日泰或相同档次的10A 2P空开，便于外电引入；维护插座1个（含三孔插座三个），可以方便现场外接设备的供电。若为室外机柜，还需单独增配防雷模块。

要求用户综合信息箱内，须设置接地排、引入电源处须装有浪涌保护器。

用户综合信息箱体内安装的配线模块及ONU设备须接地。

光纤熔接区：为节省信息箱内部空间，光纤熔接区设计需计算位置，也可安装在信息箱内部侧板上，不影响其它走线通道；光纤熔接区由光纤固定架、熔纤盘及尾纤盘纤柱三部分组成。光纤固定架用于进入信息箱的光纤加强芯固定和光纤紧固，一般为8芯光缆。熔纤盘用于入箱光纤与跳纤熔接。盘纤轮用于盘整多余的跳纤。光纤熔接单元一般选用6端口ODF一体化模块或者12端口ODF一体化模块。

ONU配线箱设备区：ONU设备安装区采用标准19英寸支架设计，ONU设备吊装(或侧装)在支架上面，如安装不稳还可考虑加装加固支架。考虑到各厂商ONU深度存在差异，为保证所有型号ONU能够正常安装，ONU设备区预留深度不低于300mm。

另外，为便于ONU用户线绑扎，在ONU至配线区之间设计理线环若干个。

配线区：按照规划，信息箱内配线区模块分为内线区和外线区，设备侧用户线卡接在内线模块处，用户侧进线卡接在外线模块处，内外线通过跳线连接开通用户。在PON+LAN应用环境下，只需要考虑POTS端口跳线，因此内外线端子需求一样，考虑到端子冗余，可以按设备容量2.5倍配置。跳线模块按照左右或上下分内线、外线排列。从节省空间及成本考虑，建议配置110配线模块（规格有25对、50对、100对、200对等）。在PON+DSL应用环境下，根据现有业界通用做法，内线侧需要端子数量为（设备窄带容量+设备宽带容量*2），外线侧端子与设备容量一致，保安单元数量与外线侧端子数量一样。建议配置MDF子架。MDF子架通用模块为内线32线，外线25线；各个厂家也有自己的模块，可以先算出内线、外线端子后再配置MDF模块。
