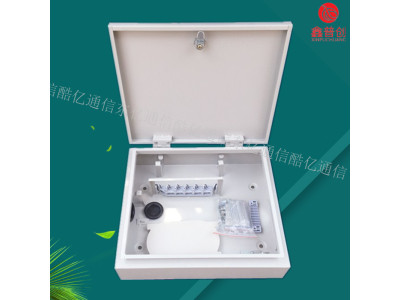

冷轧板12芯光纤分纤箱 冷轧板12芯楼层分纤箱

冷轧板12芯光纤分纤箱波分复用技术是使用波分复用器，来大大降低光纤的损耗，从而来提高带宽，传输更大的信息量。波分复用技术可以使用在不同的光波频段和不同的波长，将传输的低损耗窗口分为很多个单通信管道。波分复用技术同时也在发送端装备波分复用器，利用它把不同的信号一起传送到光纤中，再利用光纤进行信息的传输。冷轧板12芯光纤分纤箱同样也在接收端安装波分复用器，其作用是把光纤中输出的信号再按不同的频率和波长进行分开处理。在接收端分离这些不同信号过程中，在同一个信道里的光波信号是独立的，从而实现不同光波信号在同一个信道里传输，即光复用技术传输。目前，波分复用技术在飞速发展，使用范围不断扩大。冷轧板12芯光纤分纤箱波分复用技术其中的粗波分复用技术，其信道间隔为20nm，采用波分复用技术中的集体发送和划分，从而实现在1260nm-1620nm范围内波长的波分复用。采用此技术能够大大降低光器件的成本，从而提高运营商的经济利益，同时也在很大程度上提高了信道容量。因此，波分复用技术得到了很多运营商的好评并得到了很大程度的应用。

光纤分纤箱,光纤配线箱,光纤楼道箱,光纤分线盒,光分路器箱,光纤分光箱.光纤配线箱尺寸可订做,设计合理,外形美观.

《生产》移动，铁通，联通，电信。专用《室外，室内，壁挂式，嵌墙式，落地式》光纤分线箱，光纤入户箱，分路器箱，配线箱，室外光缆分支箱，光纤熔接分线箱，光缆光纤交接箱，光纤熔配一体化分线箱，光纤分线箱，光缆分线箱，光纤配线箱，光缆配线箱等等，

二：通信设备箱材质冷轧板SMC ABC 不锈钢

型号：4芯6芯8芯12芯24芯36芯48芯60芯72芯96芯108芯144芯288芯<

使用区：移动 联通 铁通 电信 FTTH FTTB FTTX FTTP<

安装地方：壁挂式 楼道 室外 室内 入墙式家庭住宅<

锐速通信具有钣金车间、注塑车间、光缆车间，欢迎各地人员来地考察.

一、概述

室内壁挂式光纤配线箱（以下简称“光纤配线箱” ）主要应用于小区、楼宇或校园等光纤接入网络、基站覆盖网络等室内光纤网络的配线连接，是光纤进入小区、大楼或校园等部位的配线设备。该产品集光缆固定、光纤盘储和熔接、配线插头互连等功能于一体，可实现主光缆与小区、大楼或校园等分支光缆的信号互连。

二、特点

◆集光缆固定、光纤盘储和熔接、配线插头互连等功能于一体。

◆采用门锁锁闭配线箱门，保证配线箱开关箱门的安全。

◆光缆压紧、加强芯和纺纶纤维固定等附件可以保证光缆和配线箱之间很好连接，提高光缆的抗拉能力。

◆卡装式适配器安装板方便适配器安装板与隔板之间的安装。

三、主要技术指标

◆环境温度：-40℃～＋80℃

◆相对湿度：＜85％（30℃时）

◆大气压力：70～106KPa

◆工作波长：850μm，1310μm，1550umμm（根据使用光纤而定）

◆连接器插入损耗：≤0.3dB（连接损耗：≤0.5dB）

◆连接器回波损耗：≥45dB（PC），≥50dB（UPC），≥60dB（APC）

◆连接插拔寿命：500次

◆机箱与接地装置之间绝缘电阻：≥1000MΩ／500V（DC）

◆机箱与接地之间耐压：3000V（DC）／1min（不击穿，无飞弧）。

四、规格与容量

◆箱体尺寸：300mm（L）×350mm（W）×100mm（H）

◆配线容量：12芯光纤

五、操作说明

5.1固定主光缆

将主光缆穿入配线箱有熔接盘一边的光缆过孔，把主光缆开剥大约0.8m长（长度可根据实际需要），用压板将主光缆轻微固定，将多余纺纶纤维和加强芯剪去，用压紧柱将光缆中的纺纶纤维、加强芯固定。

注：保证配线箱固定时外部有足够长的光缆。

5.2剥纤

将尾纤外皮剥开，剪去多余的纺纶纤维；将主光缆的紧套光纤按顺（或反）时针盘绕到走线环上，等待主光缆和尾纤中紧套光纤的熔接。

注：熔纤盘旁边的光纤/光缆可用绑扎线等轻扎。

5.3光纤熔接及盘绕

将光纤熔接热缩管穿到主光缆的紧套光纤上，将主光缆紧套光纤和尾纤中紧套光纤分别用剥纤钳剥出光纤，清洁光纤后并用光纤切割刀将光纤端面切平，将两根已经剥好的光纤分别放到熔接机的两边进行熔接，待光纤熔接好后，将光纤熔接热缩管套到光纤熔接区，并将熔接区放到熔接机的加热区热缩熔接套管，待熔接套管与两端的紧套光纤连接好，将熔接好的熔接点放到熔接盘中熔接点固定卡子上，多余光纤盘绕到熔接盒体内，尾纤和主缆紧套光纤自然顺出熔接盒。

其它光纤的熔接同上。

5.4光纤固定

在熔接盒出口处上端将12根跳线轻扎固定，熔接盒两边光纤用尼龙扎带轻扎在一起。

5.5配线插头连接

将配线光缆组件从不带熔接盘的配线箱副箱一边引入孔穿过，将配线光缆固定在配线光缆固定座处，将配线光缆组件上的插头与隔板上相应适配器接口连接，使相应光路连通。其它插头的连接方法同上。

5.6墙壁打孔

光纤配线箱全部连接好后，选择好配线箱的壁挂位置，按配线箱壁挂位置在墙面上打孔，并插入提供的膨胀螺栓（取下平垫片、弹簧垫片和螺母）；

5.7挂箱固定

将配线箱挂到膨胀螺栓上，在螺栓上放上平垫片、弹簧垫片，然后拧紧膨胀螺栓上的螺母，将配线箱固定在墙壁上。

对光纤直放站在解决弱场覆盖和位置定位的问题上做过一部分分析，得出了以下结果。张集铁路内蒙古段共有5个中间站:友谊水库、兴和、庙梁、西土城、古营盘，线路地形虽没有高山、隧道，但沿线路段有部分丘陵及小山包，多处有挖方地段，路堑高有近50米，站间距一般在20公里以上,其中庙梁至西土城站间距离28.6公里，线路存在弯道。安照铁路无线列调场强覆盖的要求，车站信号传输距离应达到站间距的一半，为达到这一要求，并根据以上地形特点，在区间增设光纤直放站以加强信号覆盖，这无疑是一个非常明智的选择。两者相比，单模光纤的传输距离更长。光纤与双绞线和同轴电缆相比，其传输带宽高及信息容量大。带宽高和光纤的直径没有直接关系，即：不会由于光纤的直径大而带宽高 。随着光纤通信系统各个终端设备技术的改进，与密集波分复用技术结合应用，使得光纤的通信带宽高及信息容量大。
