4口光纤盒

4口光纤盒从此,海底光缆通信系统的建设得到了一体展开,促进了大部分通信网的发展。自从1966年高锟提出光纤作为传输介质的概念以来,光纤通信从研究到应用,发展非常迅速:技术上不断更新换代,通信能力(传输速率和中继距离)不断提高,应用范围不断扩大。光纤通信的发展可以粗略地分为四个阶段:较好阶段(1966-1976年),这是从基础研究到商业应用的开发时期。在这个时期,实现了短波长(0.85pm)低速率(45或34Mb/s)多模光纤通信系统,无中继传输距离(即中继器之间的间距,简称中继距离)约10km。第二阶段(1976~1986年),这是以提高传输速率和增加传输距离为研究目标和大力推广应用的大发展时期。在这个时期,光纤从多模发展到单模,工作波长从短波长(0.85pm)发展到长波长(1.31pm和1.55gm),实现了工作波长为1.31pm、传输速率为140~565Mb/s的单模光纤通信系统,无中继传输距离为50~100km。

4口光纤盒细节图片

4口光纤盒产品简介

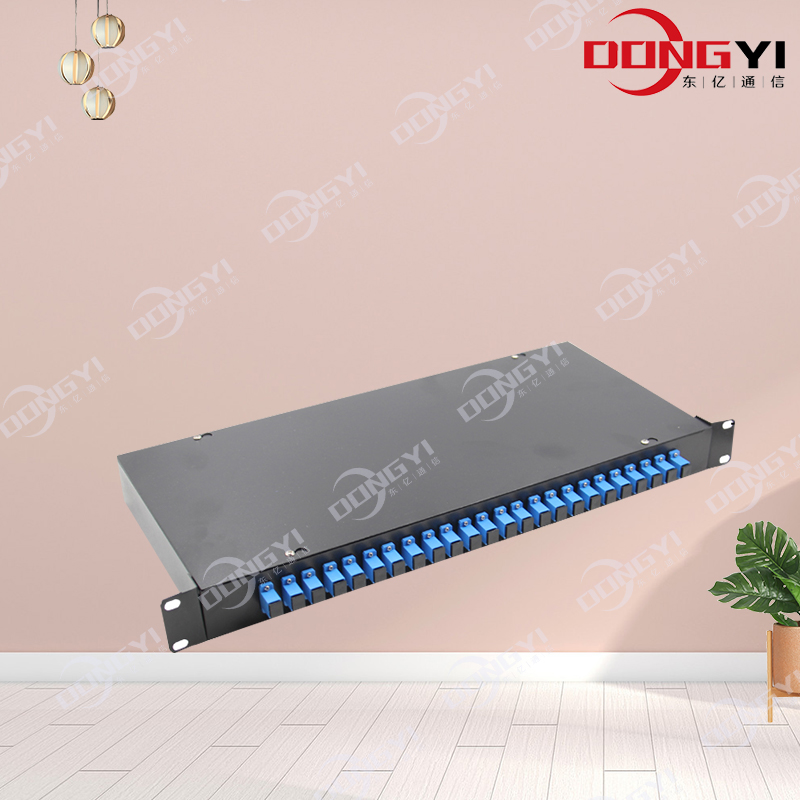

1U抽拉式光缆终端盒，主要用在19寸标准机柜里，是在光缆敷设的终端保护光缆和尾纤熔接的盒子，主要用于光缆的直通和分支接续及光缆终端的固定，使带状和非带状尾纤盘储和保护接头的作用。

4口光纤盒产品功能特点

1.采用电解钢板，表面烤漆处理，系列容量从12-24-48芯可选 。

2.采用活动式适配器安装板，可选取用FC、SC、ST、LC多种适配器 。

3.内置可折式盘纤轮，方便安装光分路器和波分复用器。

4.4个进缆孔及进缆安装位置，方便用户选择，适用于带状和非带状尾纤。

5.熔接盘采用叠加式结构，配置灵活，可取下到工作台上熔接，操作维护方便快捷

6.内配光缆固定装置、熔接盘和过线夹，并有可靠的接地装置。具有光缆固定，熔接功能，起熔接光缆的作用，用于实现尾纤和光缆的连接。

4口光纤盒使用环境要求

24芯抽拉式光缆终端盒适用于19寸标准机柜，如需特殊规格可根据客户要求定做。

工作温度：-25℃～+40℃；相对湿度：≤85%(+30℃时)；

储存温度:一25℃～+55℃ ；大气压力：70kPa～106kPa。

4口光纤盒材料及结构

1.外壳材料：电解钢板，表面烤漆处理。

2.结构：按安装尺度，可分为1U和2U；

             按配适配器分类，可以分为SC,ST,LC,FC。

             按光纤接口数量：12芯.24芯.48芯。

5产品应用

广泛应用于市话、农话网络系统、数据、图象传输系统，CATV有线电视系列，用于室内光缆的直通边接和分支接续，起到尾纤盘储和保护接头的作用，FTTX,TFFB。

6技术参数

1.连接器损耗（包括插入、互换和重复）：≤0.3dB

2.回波损耗：FC/PC≥40dB，FC/UPC≥50dB，FC/APC≥60dB

3.机箱高压防护地与机箱绝缘，绝缘电阻>1,000mΩ/500V DC

4.机箱高压防护地与机箱间耐压>3,000V DC/min，不击穿，无飞弧

5.相对湿度：≤85%+30°C

6.大气压力：70kPa-106kpa

7安装要求

1、信息模块、多用户光缆终端盒、集合点配线模块安装位置、安装方式和高度应符合设计要求。

2、安装在活动地板内或地面上时，应固定在接线盒内，信息面板采用直立和水平等形式，接线盒盖可开启，并应具有防水、防尘、抗压功能，接线盒盖面应与地面齐平。

3、光缆终端盒底盒同时安装信息模块和电源插座时，间距及采取的防护措施应符合设计要求。

4、光缆终端盒底座的固定方法应以现场施工的具体条件来定，可用膨胀螺钉、射钉等方法安装，信息模块明装底盒的固定方法根据施工现场条件而定。

5 、固定螺丝需拧紧不应产生松动现象。底座、信息模块与面板的安装应牢固稳定，无松动现象，面板应保持在一个水平面上做到美观整齐。

6、安装在墙上的光缆终端盒，其位置宜高出地面300 mm左右。在房间地面采用活动地板时。光缆终端盒应离活动地板表面300 mm。

7、各种插座面板应有标识以颜色、形、文字表示所接终端设备业务类型。

8、工作区内终接光缆的光纤连接器件及适配器安装底盒应具有足够的空间并应符合设计要求。

宁波东亿通信设备有限公司位于长江三角洲沿海经济开放区中的慈溪市观海卫镇工业开发区，位于杭州湾跨海大桥南岸，东南紧靠宁波，西南与余姚接邻，北与上海隔海相望，地处沪、杭、甬经济金三角的中心地带。交通十分便利，地理位置非常优越。本厂从事于网络通信设备为主的研发、生产、销售及售后服务的新技术企业。公司以优良品质，真诚信誉作为生存和发展的根本，并倡导环保，所有产品严格执行Bellcore TA-NWT-001209工业标准，均按照通信行业标准进行生产。东亿产品品种齐全、工艺精湛、质量上乘、价格合理，是国内外产品的理想选择。客户来自于电信、网通、移动、联通、电力、铁路等各个领域。的产品与服务得到行业内广大知名客商的首肯。主要产品有：光配系列（ODF）：分纤箱、分光箱、光纤适配器、熔纤盘、光纤跳线、尾纤、ODF配线箱、光缆接头盒、光缆交接箱、光纤面板、终端盒、光纤配线单元、光纤配线架（柜）等总配系列（MDF）：25回线保安，32回线测试排，100回线保安排，128回线测试排，各类型保安单元，告警器，总配线架（柜）。数配系列（DDF）：仿西门子数字配线架、仿NEC数字配线架、同轴连接器。综合布线产品：网络配线架、理线架、110跳线架，超5类、6类模块、信息面板，卡接模块，科隆模块，分线盒、网络与通信工具及其他通信产品等。全体员工始终以“团结、创新、开拓，进取”为精神宗旨，以客户满意度为标准，以精益求精的态度不断延续着产品的口碑。“为客户创造价值，为社会积累财富”，我们坚持不渝的秉持强烈的社会责任感，的技术及成本优势，在行业内打造“东亿”品牌。现我东亿通信致力于数据通信，电信通信网络提供基于光纤传输，通道的系列产品，其广泛应用于城域网，接入网、FTTH、CATV等不同层级的网络。公司一贯坚持“质量，用户至上，服务，信守合同”的宗旨，凭借着高质量的产品，良好的信誉，的服务，产品畅销.竭诚与国内外商家双赢合作，共同发展，共创辉煌！诚信东亿，合作到长久！真诚东亿人期待与你至诚的合作，促进友谊并期待与您建立长久良好的伙伴关系！

第三阶段(1986~1996年),这是进一步提高传输速率、增加传输距离并一体深入开展新技术研究的时期。在这个时期,实现了1.55m色散移位单模光纤通信系统。采用外调制技术,传输速率可达2.5~10Gb/s,中继传输距离可达100~150km。实验室可以达到更高水平。第四阶段(1996年至今)实现了超大容量的波分(WDM,WavelengthDivisionMultiplexing)光纤通信系统及基于WDM和波长选路的光网络;正在研究超长距离的光孤子(Soliton)通信系统(将在第7章作介绍)。1976年,美国在亚特兰大进行的现场试验,标志着光纤通信从基础研究发展到了商业应用的新阶段。此后,光纤通信技术不断创新:光纤从多模发展到单模,工作波长从0.85pm发展到1.31pm和1.55m,传输速率从几十Mb/s发展到几十Gb/s。
