机架式12芯终端盒

机架式12芯终端盒波分复用技术是使用波分复用器，来大大降低光纤的损耗，从而来提高带宽，传输更大的信息量。波分复用技术可以使用在不同的光波频段和不同的波长，将传输的低损耗窗口分为很多个单通信管道。波分复用技术同时也在发送端装备波分复用器，利用它把不同的信号一起传送到光纤中，再利用光纤进行信息的传输。同样也在接收端安装波分复用器，其作用是把光纤中输出的信号再按不同的频率和波长进行分开处理。在接收端分离这些不同信号过程中，在同一个信道里的光波信号是独立的，从而实现不同光波信号在同一个信道里传输，即光复用技术传输。目前，波分复用技术在飞速发展，使用范围不断扩大。波分复用技术其中的粗波分复用技术，其信道间隔为20nm，采用波分复用技术中的集体发送和划分，从而实现在1260nm-1620nm范围内波长的波分复用。采用此技术能够大大降低光器件的成本，从而提高运营商的经济利益，同时也在很大程度上提高了信道容量。因此，波分复用技术得到了很多运营商的好评并得到了很大程度的应用。

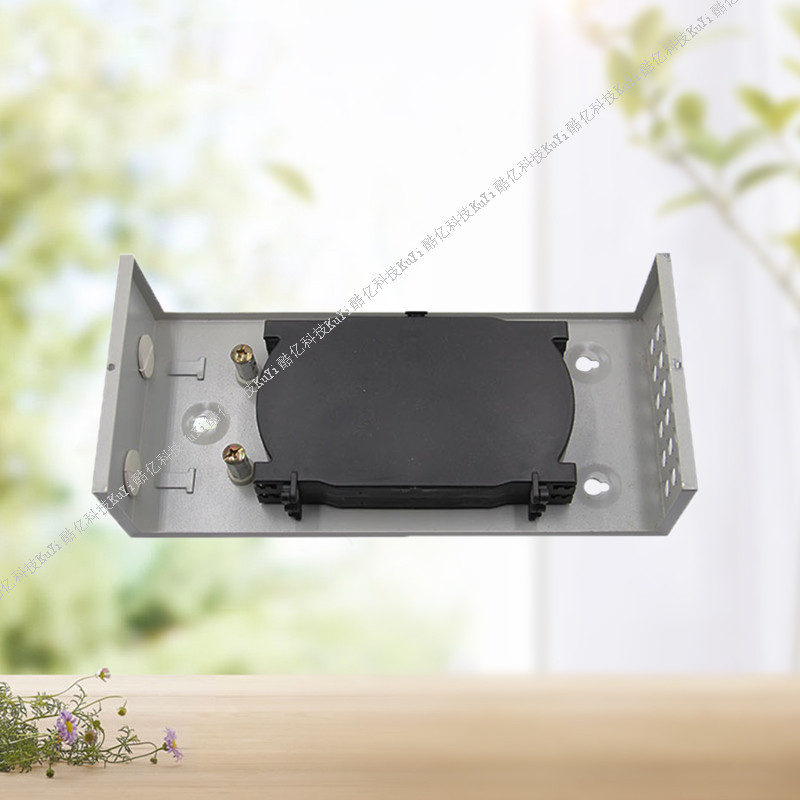

机架式12芯终端盒细节图片

机架式12芯终端盒产品简介

1U抽拉式光缆终端盒，主要用在19寸标准机柜里，是在光缆敷设的终端保护光缆和尾纤熔接的盒子，主要用于光缆的直通和分支接续及光缆终端的固定，使带状和非带状尾纤盘储和保护接头的作用。

机架式12芯终端盒产品功能特点

1.采用电解钢板，表面烤漆处理，系列容量从12-24-48芯可选 。

2.采用活动式适配器安装板，可选取用FC、SC、ST、LC多种适配器 。

3.内置可折式盘纤轮，方便安装光分路器和波分复用器。

4.4个进缆孔及进缆安装位置，方便用户选择，适用于带状和非带状尾纤。

5.熔接盘采用叠加式结构，配置灵活，可取下到工作台上熔接，操作维护方便快捷

6.内配光缆固定装置、熔接盘和过线夹，并有可靠的接地装置。具有光缆固定，熔接功能，起熔接光缆的作用，用于实现尾纤和光缆的连接。

机架式12芯终端盒使用环境要求

24芯抽拉式光缆终端盒适用于19寸标准机柜，如需特殊规格可根据客户要求定做。

工作温度：-25℃～+40℃；相对湿度：≤85%(+30℃时)；

储存温度:一25℃～+55℃ ；大气压力：70kPa～106kPa。

4材料及结构

1.外壳材料：电解钢板，表面烤漆处理。

2.结构：按安装尺度，可分为1U和2U；

             按配适配器分类，可以分为SC,ST,LC,FC。

             按光纤接口数量：12芯.24芯.48芯。

5产品应用

广泛应用于市话、农话网络系统、数据、图象传输系统，CATV有线电视系列，用于室内光缆的直通边接和分支接续，起到尾纤盘储和保护接头的作用，FTTX,TFFB。

6技术参数

1.连接器损耗（包括插入、互换和重复）：≤0.3dB

2.回波损耗：FC/PC≥40dB，FC/UPC≥50dB，FC/APC≥60dB

3.机箱高压防护地与机箱绝缘，绝缘电阻>1,000mΩ/500V DC

4.机箱高压防护地与机箱间耐压>3,000V DC/min，不击穿，无飞弧

5.相对湿度：≤85%+30°C

6.大气压力：70kPa-106kpa

7安装要求

1、信息模块、多用户光缆终端盒、集合点配线模块安装位置、安装方式和高度应符合设计要求。

2、安装在活动地板内或地面上时，应固定在接线盒内，信息面板采用直立和水平等形式，接线盒盖可开启，并应具有防水、防尘、抗压功能，接线盒盖面应与地面齐平。

3、光缆终端盒底盒同时安装信息模块和电源插座时，间距及采取的防护措施应符合设计要求。

4、光缆终端盒底座的固定方法应以现场施工的具体条件来定，可用膨胀螺钉、射钉等方法安装，信息模块明装底盒的固定方法根据施工现场条件而定。

5 、固定螺丝需拧紧不应产生松动现象。底座、信息模块与面板的安装应牢固稳定，无松动现象，面板应保持在一个水平面上做到美观整齐。

6、安装在墙上的光缆终端盒，其位置宜高出地面300 mm左右。在房间地面采用活动地板时。光缆终端盒应离活动地板表面300 mm。

7、各种插座面板应有标识以颜色、形、文字表示所接终端设备业务类型。

8、工作区内终接光缆的光纤连接器件及适配器安装底盒应具有足够的空间并应符合设计要求。
