SC/APC1分16光分路器名声在外

SC/APC1分16光分路器在光纤的通信系统中，光纤的传输带宽比电缆或铜线大很多，单模光纤的宽带具有几十GHz•km。对于单波长光纤通信系统来说，因终端设备出现电子瓶颈反应，而使光纤带宽的优势难以发挥出来，一般选取各种不同技术进行传输容量的增加，尤其在当前密集波分复用技术的应用中，地使光纤的传输容量得到了增加，能够让光纤的传输容量扩大几倍甚至可达到几十倍之多。从现在来看，单波长光纤通信的传输速率通常在2.5Gbps至10Gbps之间，在采用该技术可以实现的是多波长传输系统的传输速率比单波长传输系统高出数百倍之多，其巨大的带宽优势使得单模光纤成为当前电信宽带综合业务网的首推介质。光纤通信同电通信有所不同，光纤的设计独特无比，在光纤中传输的光波基本没有跑到光纤的外面，已被局限于光纤的纤芯与包层邻近进行传输。尽管在弯曲半径十分小的地方，泄漏的可能性也非常微弱。所以泄漏到光缆之外的光基本上没有，更况且中继光缆与长途光缆通常均埋在地下，由此可知其保密性能相当不错。

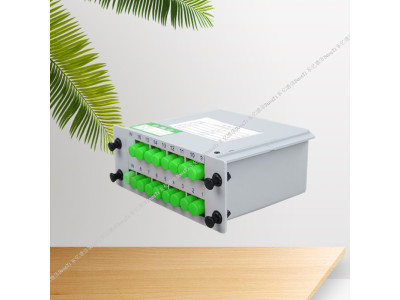

SC/APC1分16光分路器细节图片

PLC光分路器 光分器 插片式光分路器 盒式光分路器 托盘式光分器 机架式光分器 微分路器

与同轴电缆传输系统一样，光网络系统也需要将光信号进行耦合、分支、分配，这就需要光分路器来实现。光分路器又称分光器，是光纤链路中重要的无源器件之一，是具有多个输入端和多个输出端的光纤汇接器件，常用M×N来表示一个分路器有M个输入端和N个输出端。在光纤CATV系统中使用的光分路器一般都是1×2、1×3以及由它们组成的1×N光分路器。

1．光分路器的分光原理

光分路器按原理可以分为熔融拉锥型和平面波导型两种，熔融拉锥型产品是将两根或多根光纤进行侧面熔接而成；平面波导型是微光学元件型产品，采用光刻技术，在介质或半导体基板上形成光波导，实现分支分配功能。这两种型式的分光原理类似，它们通过改变光纤间的消逝场相互耦合（耦合度，耦合长度）以及改变光纤纤半径来实现不同大小分支量，反之也可以将多路光信号合为一路信号叫做合成器。熔锥型光纤耦合器因制作方法简单、价格便宜、容易与外部光纤连接成为一整体，PLC光分路器 光分器 插片式光分路器 盒式光分路器 托盘式光分器 机架式光分器 微分路器

与同轴电缆传输系统一样，光网络系统也需要将光信号进行耦合、分支、分配，这就需要光分路器来实现。光分路器又称分光器，是光纤链路中重要的无源器件之一，是具有多个输入端和多个输出端的光纤汇接器件，常用M×N来表示一个分路器有M个输入端和N个输出端。在光纤CATV系统中使用的光分路器一般都是1×2、1×3以及由它们组成的1×N光分路器。

2．光分路器的常用技术指标（1） 插入损耗。

光分路器的插入损耗是指每一路输出相对于输入光损失的dB数，其数学表达式为：Ai=-10lg Pouti/Pin ，其中Ai是指第i个输出口的插入损耗；Pouti是第i个输出端口的光功率；Pin是输入端的光功率值。

（2） 附加损耗。

附加损耗定义为所有输出端口的光功率总和相对于输入光功率损失的DB数。值得一提的是，对于光纤耦合器，附加损耗是体现器件制造工艺质量的指标，反映的是器件制作过程的固有损耗，这个损耗越小越好，是制作质量优劣的考核指标。而插入损耗则仅表示各个输出端口的输出功率状况，不仅有固有损耗的因素，更考虑了分光比的影响。因此不同的光纤耦合器之间，插入损耗的差异并不能反映器件制作质量的优劣。对于1*N单模标准型光分路器附加损耗如下表所示：

分路数 2 3 4 5 6 7 8 9 10 11 12 16

附加损耗DB 0.2 0.3 0.4 0.45 0.5 0.55 0.6 0.7 0.8 0.9 1.0 1.2

（3） 分光比。

分光比定义为光分路器各输出端口的输出功率比值，在系统应用中，分光比的确是根据实际系统光节点所需的光功率的多少，确定合适的分光比（平均分配的除外），光分路器的分光比与传输光的波长有关，例如一个光分路在传输1.31 微米的光时两个输出端的分光比为50：50；在传输1.5μm的光时，则变为70：30（之所以出现这种情况，是因为光分路器都有一定的带宽，即分光比基本不变时所传输光信号的频带宽度）。所以在订做光分路器时一定要注明波长。

（4） 隔离度。

隔离度是指光分路器的某一光路对其他光路中的光信号的隔离能力。在以上各指标中，隔离度对于光分路器的意义更为重大，在实际系统应用中往往需要隔离度达到40dB以上的器件，否则将影响整个系统的性能。

另外光分路器的稳定性也是一个重要的指标，所谓稳定性是指在外界温度变化，其它器件的工作状态变化时，光分路器的分光比和其它性能指标都应基本保持不变，实际上光分路器的稳定性完全取决于生产厂家的工艺水平，不同厂家的产品，质量悬殊相当大。在实际应用中，本人也确实碰到很多质量低劣的光分路器，不仅性能指标劣化快，而且损坏率相当高，作于光纤干线的重要器件，在选购时一定加以注意，不能光看价格，工艺水平低的光分路价格肯定低。

此外，均匀性、回波损耗、方向性、PDL都在光分路器的性能指标中占据非常重要的位置。

随着不断发展的科学技术，电通信方式的保密性存在着一定的缺陷，易于被人偷窃监听，只需在电缆或明线周边布设一个接收器，就能够获得传送的信息，而光纤通信系统却可解决反窃听这一难题，其保密性非常好。光纤通信同电通信有所不同，光纤的设计独特无比，在光纤中传输的光波基本没有跑到光纤的外面，已被局限于光纤的纤芯与包层邻近进行传输。尽管在弯曲半径十分小的地方，泄漏的可能性也非常微弱。所以泄漏到光缆之外的光基本上没有，更况且中继光缆与长途光缆通常均埋在地下，由此可知其保密性能相当不错。石英光纤是当前光纤通信系统中使用多的一种，该种光纤的传输损耗与任何一种传输介质的损耗相比较都显得低，所以由其构成光纤通信系统的中继距离比起其他的系统要长很多。若将来选取非石英极低损耗的光纤，从理论而言其损耗可以下降得更加低。
