托盘式光分路器

托盘式光分路器该技术地促进了光纤通信技术的应用与发展，其主要包括3种：1）波分复用技术。是指在一根光纤上同时传播多种波长的光载波，以提升光纤传播能力，利用波长方向差异实现单根光纤的双向传送，提升其在电力通信应用中的灵活性。2）频分复用系统。该系统中，相邻峰值波长间隔不超过1nm，光载波之间的间隔较密，因而可运用于大容量、高速电力通信系统、分配式电力网络系统之中，传统合波器、分波器频分复用系统器件无法对光载波加以区分，因而可采用高分辨率可调谐光滤波器等技术。3）光码分复用技术。该技术可直接实现光编码与解码，提升光信道的复用及信号交换性能，提升网络容量，解决抗干扰与抗多径衰落等系列问题，增强电力通信的安全性、保密性。

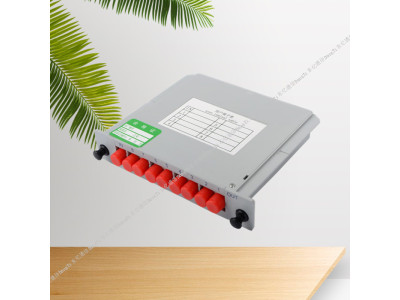

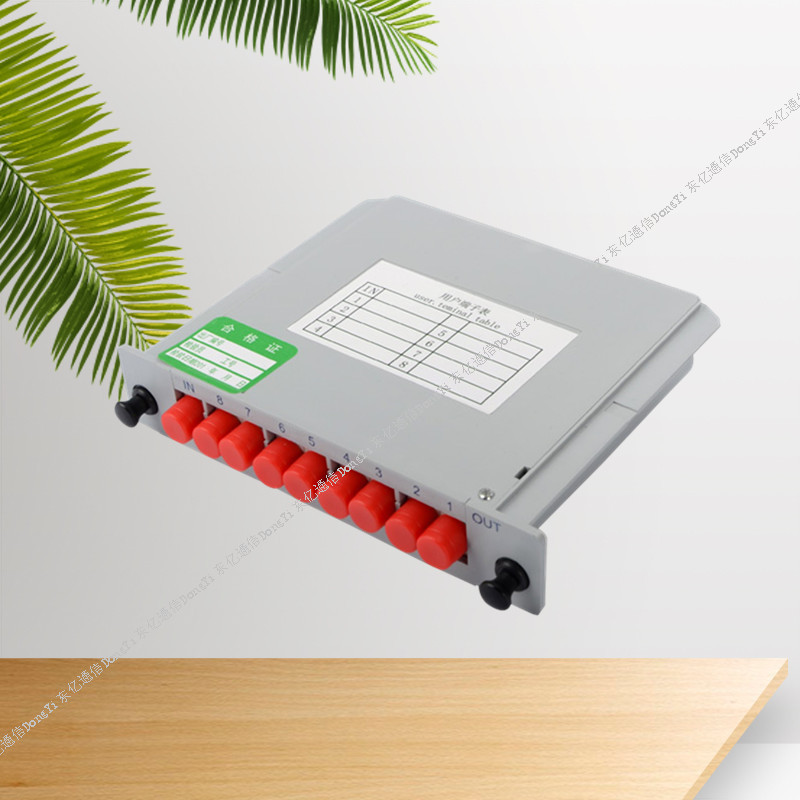

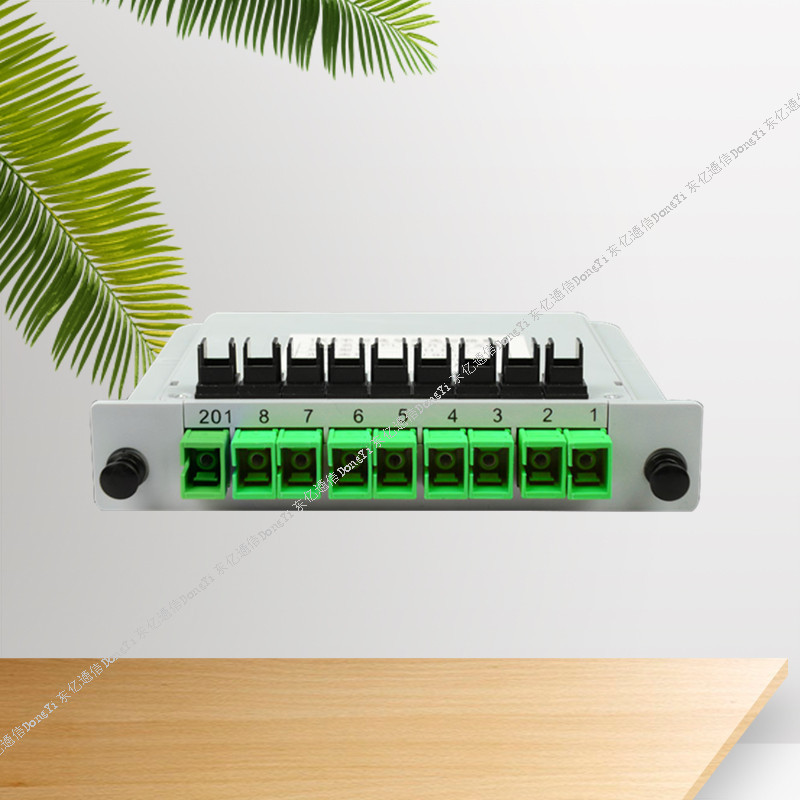

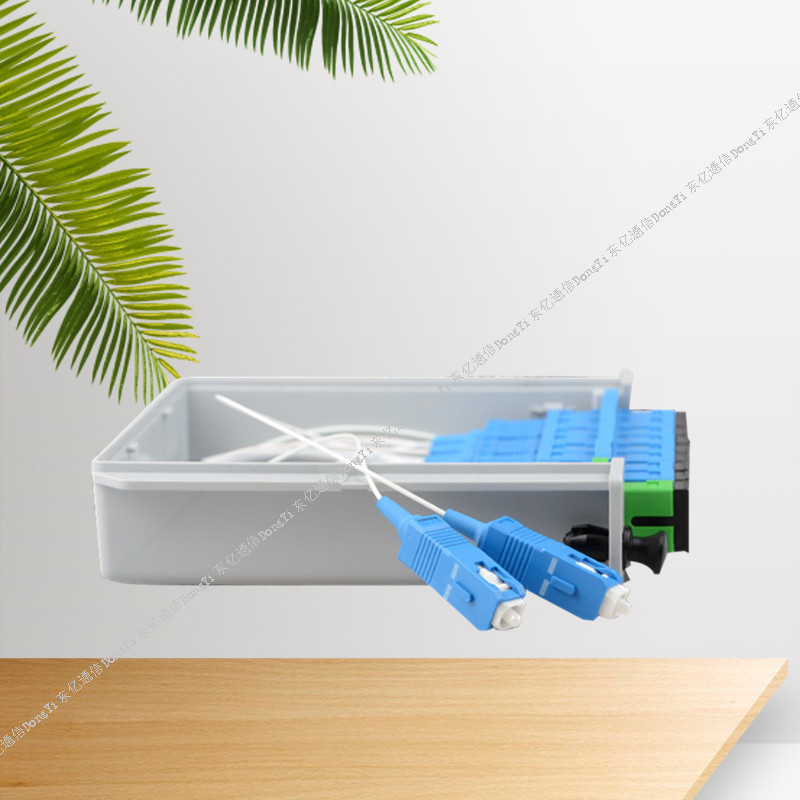

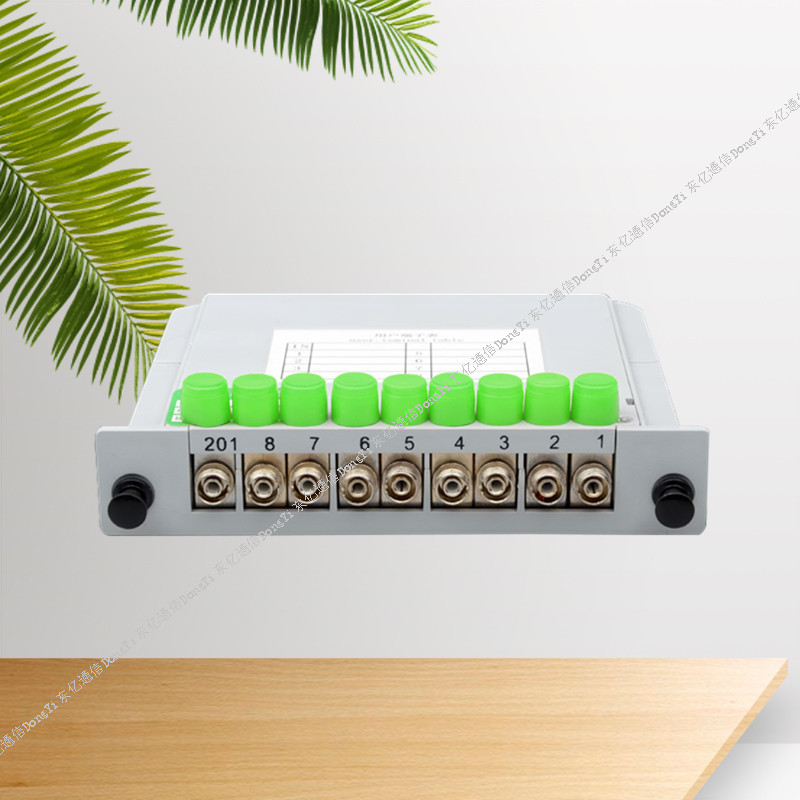

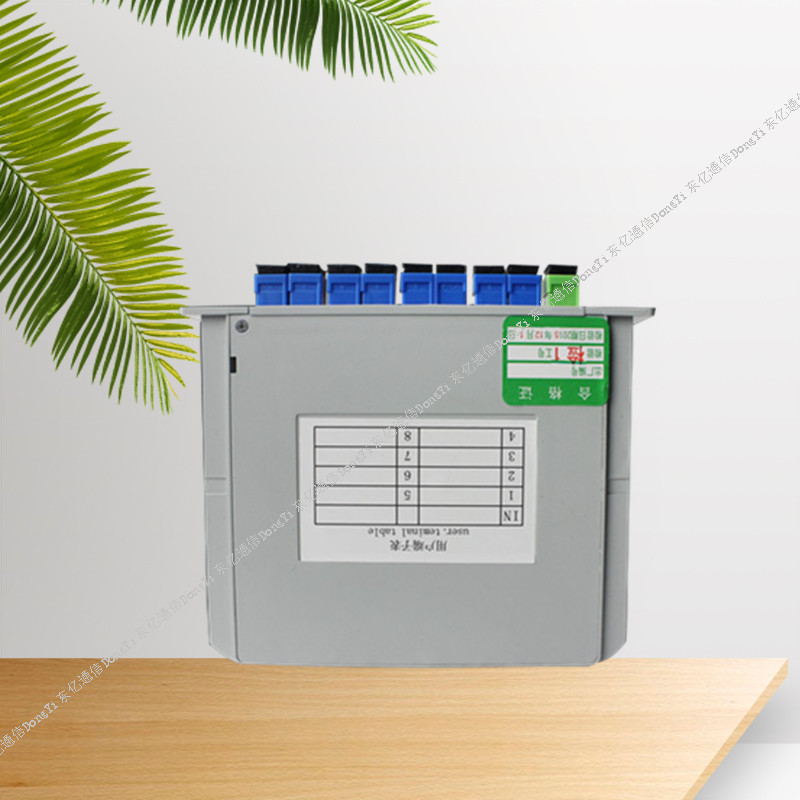

托盘式光分路器细节图片

托盘式光分路器简介

PLC光分路器 光分器 插片式光分路器 盒式光分路器 托盘式光分器 机架式光分器 微分路器

与同轴电缆传输系统一样，光网络系统也需要将光信号进行耦合、分支、分配，这就需要光分路器来实现。光分路器又称分光器，是光纤链路中重要的无源器件之一，是具有多个输入端和多个输出端的光纤汇接器件，常用M×N来表示一个分路器有M个输入端和N个输出端。在光纤CATV系统中使用的光分路器一般都是1×2、1×3以及由它们组成的1×N光分路器。

1．托盘式光分路器的分光原理

光分路器按原理可以分为熔融拉锥型和平面波导型两种，熔融拉锥型产品是将两根或多根光纤进行侧面熔接而成；平面波导型是微光学元件型产品，采用光刻技术，在介质或半导体基板上形成光波导，实现分支分配功能。这两种型式的分光原理类似，它们通过改变光纤间的消逝场相互耦合（耦合度，耦合长度）以及改变光纤纤半径来实现不同大小分支量，反之也可以将多路光信号合为一路信号叫做合成器。熔锥型光纤耦合器因制作方法简单、价格便宜、容易与外部光纤连接成为一整体，PLC光分路器 光分器 插片式光分路器 盒式光分路器 托盘式光分器 机架式光分器 微分路器

与同轴电缆传输系统一样，光网络系统也需要将光信号进行耦合、分支、分配，这就需要光分路器来实现。光分路器又称分光器，是光纤链路中重要的无源器件之一，是具有多个输入端和多个输出端的光纤汇接器件，常用M×N来表示一个分路器有M个输入端和N个输出端。在光纤CATV系统中使用的光分路器一般都是1×2、1×3以及由它们组成的1×N光分路器。

2．托盘式光分路器的常用技术指标（1） 插入损耗。

光分路器的插入损耗是指每一路输出相对于输入光损失的dB数，其数学表达式为：Ai=-10lg Pouti/Pin ，其中Ai是指第i个输出口的插入损耗；Pouti是第i个输出端口的光功率；Pin是输入端的光功率值。

（2） 附加损耗。

附加损耗定义为所有输出端口的光功率总和相对于输入光功率损失的DB数。值得一提的是，对于光纤耦合器，附加损耗是体现器件制造工艺质量的指标，反映的是器件制作过程的固有损耗，这个损耗越小越好，是制作质量优劣的考核指标。而插入损耗则仅表示各个输出端口的输出功率状况，不仅有固有损耗的因素，更考虑了分光比的影响。因此不同的光纤耦合器之间，插入损耗的差异并不能反映器件制作质量的优劣。对于1*N单模标准型光分路器附加损耗如下表所示：

分路数 2 3 4 5 6 7 8 9 10 11 12 16

附加损耗DB 0.2 0.3 0.4 0.45 0.5 0.55 0.6 0.7 0.8 0.9 1.0 1.2

（3） 分光比。

分光比定义为光分路器各输出端口的输出功率比值，在系统应用中，分光比的确是根据实际系统光节点所需的光功率的多少，确定合适的分光比（平均分配的除外），光分路器的分光比与传输光的波长有关，例如一个光分路在传输1.31 微米的光时两个输出端的分光比为50：50；在传输1.5μm的光时，则变为70：30（之所以出现这种情况，是因为光分路器都有一定的带宽，即分光比基本不变时所传输光信号的频带宽度）。所以在订做光分路器时一定要注明波长。

（4） 隔离度。

隔离度是指光分路器的某一光路对其他光路中的光信号的隔离能力。在以上各指标中，隔离度对于光分路器的意义更为重大，在实际系统应用中往往需要隔离度达到40dB以上的器件，否则将影响整个系统的性能。

另外光分路器的稳定性也是一个重要的指标，所谓稳定性是指在外界温度变化，其它器件的工作状态变化时，光分路器的分光比和其它性能指标都应基本保持不变，实际上光分路器的稳定性完全取决于生产厂家的工艺水平，不同厂家的产品，质量悬殊相当大。在实际应用中，本人也确实碰到很多质量低劣的光分路器，不仅性能指标劣化快，而且损坏率相当高，作于光纤干线的重要器件，在选购时一定加以注意，不能光看价格，工艺水平低的光分路价格肯定低。

此外，均匀性、回波损耗、方向性、PDL都在光分路器的性能指标中占据非常重要的位置。

东亿（酷亿）通信公司一贯坚持“质量，用户至上，服务，信守合同”的宗旨，东亿通信设备厂凭借着高质量的产品，良好的信誉，的服务，东亿公司的产品畅销.竭诚与国内外商家双赢合作，共同发展，共创辉煌！

诚信东亿，合作到长久！真诚的东亿人期待与你至诚的合作，促进友谊并期待与您建立长久良好的伙伴。

所谓目标，真正的目标，那是必须时时刻刻念念不忘，朝思暮想到夜有所梦，而且一想起来就热血沸腾的！有目标的人是在奔跑，没目标的人只是在流浪；有目标的人感恩现实，没目标的人抱怨现实；有目标的人常常睡不着，没目标的人永远睡不醒！东亿通信自创建以来，坚持深化改革，强化企业管理，积极采用新技术开发新产品。目前公司凝聚了一批高素质的技术、管理人才，配备有先进的研发、生产及检测设备，各方面贯彻ISO9001质量管理体系、ISO14001环境管理体系认证。【东亿通信  生产，用心创造，你身边的通信设备专家】东亿通科技凭借雄厚的技术实力、完善的服务，东亿公司以“创新、务实”的企业精神，以“求新、求变、求快”的发展战略，迎接光通信的美好。合作伙伴：中国电信、移动、中国联通、中国广电等

光纤通信技术还可用于电力系统自动化调度，其提供支持电网正常运行的多重结构，例如，该技术可使发电厂与其它下级调度中心有效通信，确保各操作间的融合性以及自动化控制操作的便捷性。鉴于光纤通信技术隶属于高度统一的集中自动化控制方法，因而可对电气系统运行状态加以实时监控。在该技术支持下，电气系统反应速度可保持在0.01～0.05s之内，实现系统运行的同步监控。此外，光纤通信技术的应用有助于电力系统自动监控的优化，一方面，其能够确保监控系统及时针对系统运行问题作出预警，另一方面，其可对监控视角加以优化，确保监控过程无死角。与此同时，光纤通信可为电力系统科学管理模式提供精准的信息，如以全微机化控制模式为基础的电磁装置设备就是代表性的例子。
