96口19英寸ODF箱部④2X2光开关，用此开关可组成MXN光开关矩阵，主要用在OXC中，实现动态的光路管理、光网络故障保护等。(2)根据其工作原理不同，光开关可分为机械式光开关和电子式光开关。①机械式光开关的开关功能是通过机械方法实现的。它是依靠光纤或光学元件移动，使光路发生改变，从而实现光路切换。这类光开关的优点是插入损耗小(-般为0.5~1.2dB),隔离度高(可达80dB),串扰小，适合各种光纤，技术成熟:(约为15ms),体积较大，不易集成等。②电子式光开关，利用磁光、电光、声光或热光效应来改变波导折射率，使光路发生改变，完成开关功能，称为电子式光开关或波导光开关。

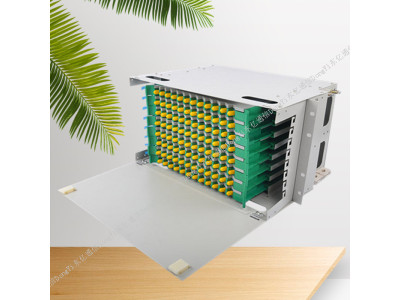

96口19英寸ODF箱产品图片
96口19英寸ODF箱简介
ODF箱,ODF架,ODF单元箱,ODF熔配一体化子框,19英寸ODF机架,ODF光纤配线架,ODF子框等.产品类型：（12芯、24芯、48芯、72芯、96芯144芯）
规格：19〞标准安装
材质：壳体采用厚度1.5mm冷扎板制成,环氧静电喷塑，外形美观，使用方便
颜色：灰色；
使用条件
工作温度：-10°C~+40°C
贮存温度：-25°C~+55°C
相对湿度：≤85%（+30°C ）
大气压力：70Kpa~106Kpa
光电性能
标称工作波长：850nm、1310nm 、1550nm
插入损耗：≤0.5dB
回波损耗：PC≥40dB、UPC≥50dB、APC≥60dB
抗电强度：≥3KV(DC)/1min不击穿、无飞弧；
绝缘电阻：≥1000MΩ/500V(DC)
寿命：≥1000次
收容盘光纤弯曲半径：≥40mm]
机械性能
塑料件燃烧性能符合GB51697-85的规定。
光缆光纤穿过金属板孔时装有保护套，纤芯、尾纤的曲率半径大于37.5mm
光缆进入机箱，曲率半径大于光缆直径的15倍
壳体采用厚度1.5mm冷扎板制成,环氧静电喷塑，外形美观，使用方便
96口19英寸ODF箱功能
具有光缆固定和保护功能
具有光缆终接功能
调线功能
光缆纤芯和尾纤的保护功能
应用范围
适用于光纤到小区、光纤到大楼、远端模块局及无线基站的中小型配线系统
| 规格高（mm）宽（mm）深（mm）重量材质安装方式24芯704303005.4冷轧板机架式48芯1404303007.872芯20043030010.696芯25543030012.2 |
光电型波长转换器是将光信号转换为电信号，再用该电信号调制所需波长的激光器，从国实现波长变换。如国3-23所示，按收机通过光中电信号，经过放大器的放大以后，对光器进行调制，输出所需费的波长为的光信号，印完成了光波长转换和这种波长转换器是目前唯种非波长转换器，优点是比较容入时充 团常成原输入动态范围大、 权年局火现，儿物人国提无实车，不需要光迪优点。缺点是速度受电子器件限制，不适应高速大容较光纤通信系统的要求，且成本高。插入损耗大(可达几个dB),隔离度低，串扰大，只适合单模光纤。光开关的性能参数主要有插入损耗、隔离度、开关时间、回波损耗等。
