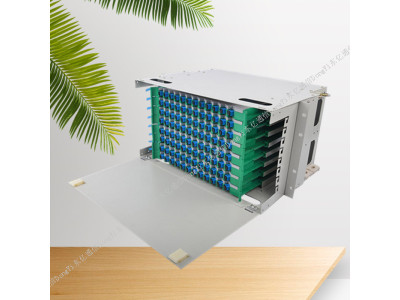

点击图片查看原图
96口ODF子框插入损耗和隔离度是光隔离器的两个主要性能数据形成小银好，对不应有输出的端口，隔输出端口时，衰减尽量小，即要求对正向入射光的插入损耗越小越好:离度越大越好。96口ODF子框目前器件典型的插入损耗值约为ldB 左右，隔离度为40-50B8米指标聘业 损耗、偏振相关损耗和偏振模色散。一般情况下， 光通信系统对光隔离器的主要技不为:插入损耗≤1.dB;隔离度>353:回波损耗≥sodB: PDL≤0.2dB: PMDS0.2ps.能够控制传输通路中光信号通断或进行光路切换作用的器件，称为光开关。96口ODF子框起到切换光路的作用。
ODF箱,ODF架,ODF单元箱,ODF熔配一体化子框,19英寸ODF机架,ODF光纤配线架,ODF子框等.产品类型：（12芯、24芯、48芯、72芯、96芯144芯）ODF光纤熔接配线单元盒，又称ODF配线箱，型号:光纤熔接配线单元盒中，所有的塑料部件采用的材料具有防腐性能，金属部件采用静电喷塑处理，以增加其防腐蚀性能；材料的物理、化学性能稳定并且材料之间有良好的相容性。
3.1热收缩保护管采用的材料及填充物的热熔温度不小于120℃，热软化温度大于90℃，使用温度：-25℃～＋40℃。
3.2全部材料无毒、无腐蚀，对人体健康和其它设备无副作用。4?结构特点：
4.1用19″标准安装界面，适用于多种机架、机柜上的安装
4.2采用金属结构，表面涂装静电喷塑，结构轻巧，外形美观4.3全模块化设计，全正面化操作，安装灵活、施工维护方便4.4抽拉式设计，集熔接配线一体化的熔接配线模块
4.5适用于束状和带状光缆
4.6每盘可卡式安装12个FC，FC（双芯），SC，及ST适配器，适配器正面呈30¡角，既保证拉光纤的曲率半径，又可避免激光损伤眼睛。
4.7模块可取出至设备外操作，简单方便
4.8光缆和尾纤均具有2m以上的盘储空间。
产品名称 | ODF单元箱 | 产品型号 | RS-ODF4510 |
产品类型 | 12、24、48、72芯 | 产品材质 | 塑件ABS、箱体冷轧板 |
◆使用条件 *工作温度：-10°C~+40°C *贮存温度：-25°C~+55°C *相对湿度：≤85%(+30°C ) *大气压力：70Kpa~106Kpa ◆光电性能 *标称工作波长：850nm、1310nm 、1550nm *插入损耗：≤0.5dB *回波损耗：PC≥40dB、UPC≥50dB、APC≥60dB *抗电强度：≥3KV(DC)/1min不击穿、无飞弧； *绝缘电阻：≥1000MΩ/500V(DC) *寿命：≥1000次 *收容盘光纤弯曲半径：≥40mm] ◆机械性能 *塑料件燃烧性能符合GB51697-85的规定。 *光缆光纤穿过金属板孔时装有保护套，纤芯、尾纤的曲率半径大于37.5mm *光缆进入机箱，曲率半径大于光缆直径的15倍 *箱体采用厚度1.5mm冷扎板制成,环氧静电喷塑，外形美观，使用方便 ◆功能 *具有光缆固定和保护功能 *具有光缆终接功能 *调线功能 *光缆纤芯和尾纤的保护功能 ◆应用范围 *适用于光纤到小区、光纤到大楼、远端模块局及无线基站的中小型配线系统 | |||
内(1)根据输入和输出端口数的不同，光开关可分为1x1, 1X2.1XN, 2X2, MXN等多种。它们在不同的场合有不同的用途。外①1x1光开关，主要应用于光纤测试技术中，控制光源的接通和断开。大②1X2 光开关，主要应用于光纤断裂或传输发生故障时，环路中的主备光纤倒换。③1XN光开关，可用于光网络监控和光纤通信的测试中，通过此种开关在远端光纤测 试点把多根光纤接到个光时域反 射 (OTDR), 通过光开关倒换， 实现对所有光纤监测，或者插入网络分析仪实现网络在线分析。
