48口19英寸ODF箱光缆引入交接箱后，分配不同的微缆给和楼宇或者不同单元。ODF：用于机房内。成端zhi和分配，可方便地实现光纤线路的连dao接、分配和调度。随着网络集成程度越来越高，出现了集ODF、DDF、电源分配单元于一体的光数混合配线架，适用于光纤到小区、光纤到用户、光纤到大楼、远端模块局及无线的中小型配线系统。ODF主要特点：●全模块化设计，全正面化操作●集熔接与配线于一体，大限度的高密度化●可安装于19寸标准机架上●适用于带状和非带状光缆●可卡接式安装FC、SC、ST和LC等多种适配器●适配器与设备在30°卡接式安装，既保证了跳线的弯曲曲率半径，又可避免激光灼伤人眼操作方便，以上是介绍，我自己理解odf就是光线熔接盒和法兰组合在一起。

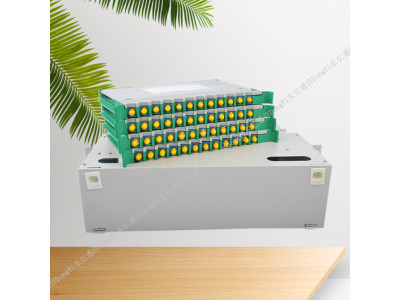

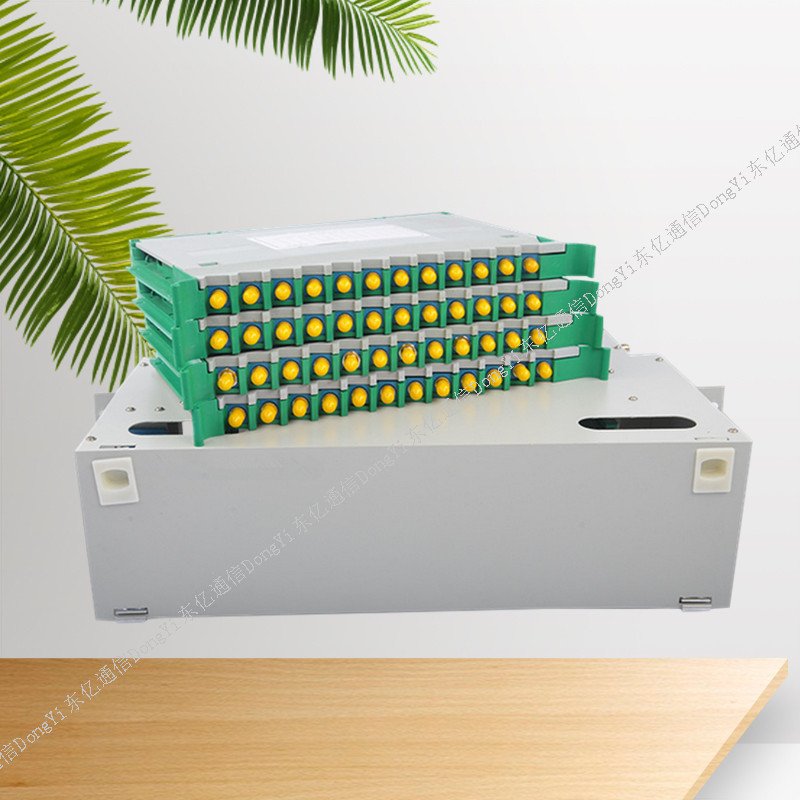

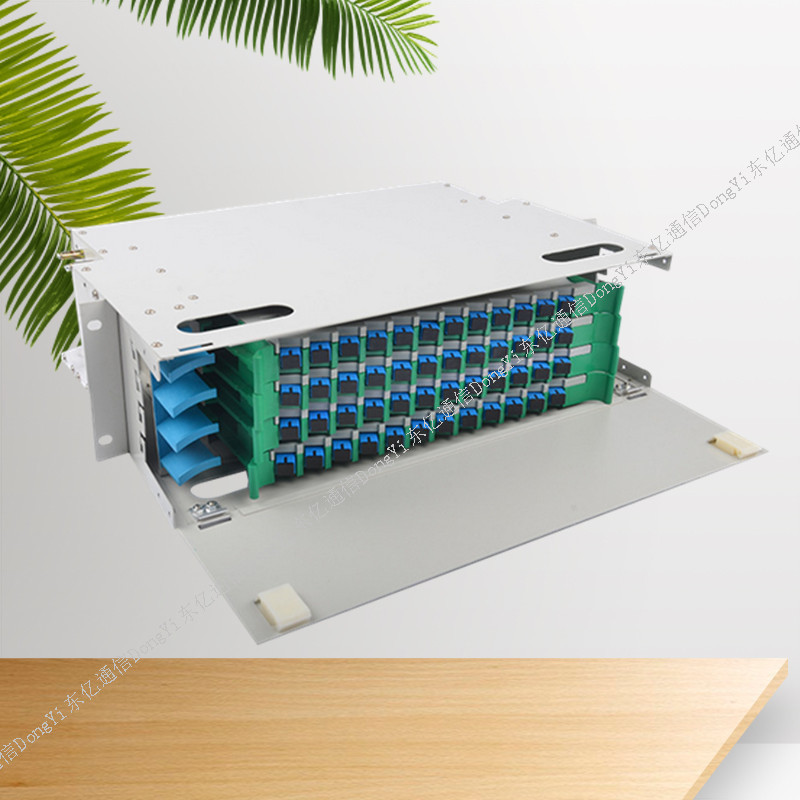

48口19英寸ODF箱产品图片
48口19英寸ODF箱简介
ODF箱,ODF架,ODF单元箱,ODF熔配一体化子框,19英寸ODF机架,ODF光纤配线架,ODF子框等.产品类型：（12芯、24芯、48芯、72芯、96芯144芯）ODF光纤熔接配线单元盒，又称ODF配线箱，型号:光纤熔接配线单元盒中，所有的塑料部件采用的材料具有防腐性能，金属部件采用静电喷塑处理，以增加其防腐蚀性能；材料的物理、化学性能稳定并且材料之间有良好的相容性。
3.1热收缩保护管采用的材料及填充物的热熔温度不小于120℃，热软化温度大于90℃，使用温度：-25℃～＋40℃。
3.2全部材料无毒、无腐蚀，对人体健康和其它设备无副作用。4?结构特点：
4.1用19″标准安装界面，适用于多种机架、机柜上的安装
4.2采用金属结构，表面涂装静电喷塑，结构轻巧，外形美观4.3全模块化设计，全正面化操作，安装灵活、施工维护方便4.4抽拉式设计，集熔接配线一体化的熔接配线模块
4.5适用于束状和带状光缆
4.6每盘可卡式安装12个FC，FC（双芯），SC，及ST适配器，适配器正面呈30¡角，既保证拉光纤的曲率半径，又可避免激光损伤眼睛。
4.7模块可取出至设备外操作，简单方便
4.8光缆和尾纤均具有2m以上的盘储空间。
48口19英寸ODF箱概述
产品名称 | ODF单元箱 | 产品型号 | RS-ODF4510 |
产品类型 | 12、24、48、72芯 | 产品材质 | 塑件ABS、箱体冷轧板 |
◆使用条件 *工作温度：-10°C~+40°C *贮存温度：-25°C~+55°C *相对湿度：≤85%(+30°C ) *大气压力：70Kpa~106Kpa ◆光电性能 *标称工作波长：850nm、1310nm 、1550nm *插入损耗：≤0.5dB *回波损耗：PC≥40dB、UPC≥50dB、APC≥60dB *抗电强度：≥3KV(DC)/1min不击穿、无飞弧； *绝缘电阻：≥1000MΩ/500V(DC) *寿命：≥1000次 *收容盘光纤弯曲半径：≥40mm] ◆机械性能 *塑料件燃烧性能符合GB51697-85的规定。 *光缆光纤穿过金属板孔时装有保护套，纤芯、尾纤的曲率半径大于37.5mm *光缆进入机箱，曲率半径大于光缆直径的15倍 *箱体采用厚度1.5mm冷扎板制成,环氧静电喷塑，外形美观，使用方便 ◆功能 *具有光缆固定和保护功能 *具有光缆终接功能 *调线功能 *光缆纤芯和尾纤的保护功能 ◆应用范围 *适用于光纤到小区、光纤到大楼、远端模块局及无线基站的中小型配线系统 | |||
东亿（酷亿）通信售后服务
一、 产品到货3日内根据合同约定条款进行验收，发现货物存在质量问题的，本公司无偿提供退/换货服务，且货运费用本公司负责。
二、 若运输过程当中出现货品损坏，贵公司及时发现问题并同时告知运输公司与我公司联络人的，本公司无偿提供换货服务。
三、 若贵公司自身采购错误产品，需要兑换产品，本公司提供有偿换货处理，一切损失由贵公司负责。
四、 若贵公司采购产品使用后有剩余产品，在没损坏货物的情况下，本公司提供回收服务；为贵公司降低采购成本，让合作伙伴真正省钱省心！
五、 以上服务终解释权归本公司所有，如有问题请致电本公司
东亿（酷亿）通信凭借雄厚的技术实力、完善的服务，东亿（酷亿）公司以“创新、务实”的企业精神，以“求新、求变、求快”的发展战略，迎接光通信的美好。
跳线可以直接接在上面，odf集成了各种借口类型，FCSCST等都可以接。BDF(buildingdistributionframe)综合dao配线架(综合柜、网络柜、各种多媒体配线箱，通俗的说他们都是配线的交接设备。MDF准确的说应当是总配线架，用于传输音频，它一端连接用户线一端连接交换机，DDF为数配，ODF为光配，用于光缆干线和区域光缆线路的连接、调线和测试。BDF、ADF的称呼还没有完全得到业内的统一，不过随着重点从主干网向接入网的转移，相关的设备开始大量使用，这个称呼也很快会普及。就象二三十年前电信的业务只是语音，配线设备也只有MDF（总配线架），听起来好象各种配线业务都可以完成，随着光纤通信和数据通信业务的崛起。
