三网720芯融合配线柜每个特性参数有多种不同的测量方法,全部标准和标准对各个特性参数规定了基准测量方法和替代测量方法。在光纤通信系统的应用中,当使用条件变化时,几何特性和大多数光学特性基本上是稳定的,一般可以采用生产厂家的测量数据。三网720芯融合配线柜损耗、带宽(色散)和截止波长,不同程度地受使用条件的影响,直接关系到光纤传输系统的性能,也是我们要特别关注的指标。本节介绍光纤损耗、带宽(色散)和截止波长的测量原理和测量方法。三网720芯融合配线柜这些特性参数的测量的共同的特点是用特定波长的光通过光纤,然后测出输出端相对于输入端的光功率或幅度、相位等物理量的变化,再经过相应的数据处理来实现。测量系统一般包括发射光源注入装置和接收与数据处理设备。测量仪器要求稳定、可靠,并有足够的较好度。

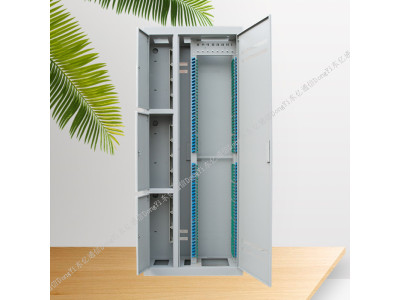

ODF光纤配线架又称光纤配线柜,144芯288芯216芯360芯576芯720芯864芯960芯1152芯1440芯等光纤配线架.
【简单介绍】
用于光纤通信系统中局端主干光缆的成端和分配,可方便地实现光纤线路的连接、分配和调度。随着网络集成程度越来越高,出现了集ODF、DDF、电源分配单元于一体的光数混合配线架,适用于光纤到小区、光纤到大楼、远端模块局及无线基站的中小型配线系统。
【详细说明】
1、机架结构形式
1)机架结构有封闭式、半封闭式和敞开式。
2)机架高度分为2600mm、2200mm和2000mm三类。其宽度推荐选用120mm的整数倍,深度推荐选用300mm、450mm及600mm。
3)机架外形尺寸的偏差不超过±2mm;外表面对底部基准面的垂直度公差不大于3mm。
2、机械活动部分
机械活动部分应转动灵活、插拔适度、锁定可靠、施工安装和维护方便。门的开启角应不小于110°,间隙不大于3mm。
3、引入光缆弯曲半径
引入光缆进入机架时,其弯曲半径应不小于光缆直径的15倍。
4、机架结构
结构应牢固,装配应具有一致性和互换性,紧固件无松动。外露和操作部位的锐边应倒圆角。
5、保护套、衬垫及纤芯和尾纤弯曲半径
光缆光纤穿过金属板孔及沿结构件锐边转弯时,应装保护套及衬垫。纤芯、尾纤无论处于何处弯曲时,其曲率半径应不小于30mm。
6、机架的表面
涂覆层应表面光洁,色泽均匀、无流挂、无露底;金属件无毛刺锈蚀。
7、结构装置上的文字、图形、符号和标志
结构装置上的文字、图形、符号和标志应清晰、完整、无误。
光纤的传输原理主要用几何光学法和波动理论来描述。几何光学法比较直观,它可给出光束在光纤传输中的空间和时间分布,并导出数值孔径和时间延迟的概念,还可解释渐变型多模光纤中的自聚焦现象。波动理论的出发点是对麦克斯韦方程组所导出的波动方程进行求解,进而确定光纤传输模式的电磁场分布和传输性质光纤会对经过其中传输的光信号产生损耗和色散。光测量的详细技术规范由全部标准(例如ITU-T,即原CCITTG650)或标准确定光纤是光纤通信的传输媒质,决定光纤通信的性能。本章深入介绍了光纤的物理结构、类型和光纤的传输原理;分析了光纤的损耗和色散特性;给出了光纤的标准和应用;并介绍了在实际光纤通信工程应用中所使用的光缆结构以及光纤特性的测量方法。
