48口光纤终端盒

48口光纤终端盒采用芯径为62.5m和50gm的多模光纤,大传输距离分别为300m和550m。1000base-SX适于作为建筑物内部构建宽带主干网,智能大厦主干网、企业内部主干网等。1000base-LX1000base-LX使用1300mm激光器。采用多模光纤,大传输距离为550m;采用单模光纤,传输距离为5km,因此单模光纤已成为远距离公用网的传输介质。1000base-LX特别于作为校园主于网;采用吉比特光收发器,1000base-LX也适于作为城域主干网。SDH是一套可以进行信息传输、复用,分插和交又连接的标准化数字信号、SDH网络则是由一些基本网络单元(NE)组成的,在传输媒质上进行同步信息传输、复用、分插和交叉SDH网具有同步复用、标准光接口和强大的网络管理能力,有如下主要特点:(1)使24路制和30路制两种PDH数字系列在STM1等级上实现了统一,使之成为传输体制上的世界标准(2)由于采用了同步复用和映射方法,各种不同等级的码流在赖结构净负荷内的排列是有规律的,而净负荷与网络同步。

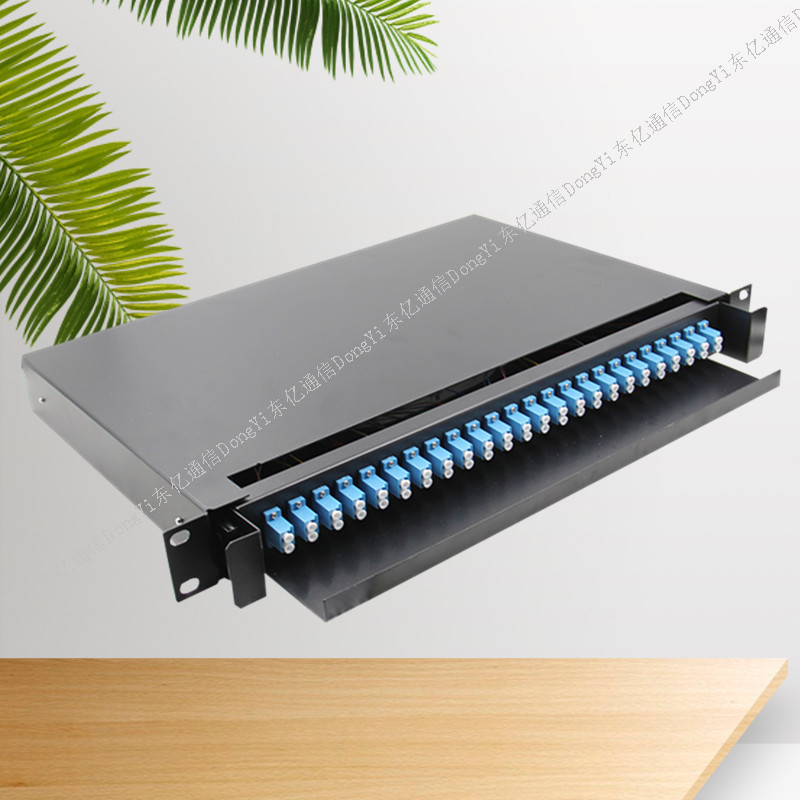

48口光纤终端盒产品图片

48口光纤终端盒产品简介

1U抽拉式光缆终端盒，主要用在19寸标准机柜里，是在光缆敷设的终端保护光缆和尾纤熔接的盒子，主要用于光缆的直通和分支接续及光缆终端的固定，使带状和非带状尾纤盘储和保护接头的作用。

48口光纤终端盒产品功能特点

1.采用电解钢板，表面烤漆处理，系列容量从12-24-48芯可选 。

2.采用活动式适配器安装板，可选取用FC、SC、ST、LC多种适配器 。

3.内置可折式盘纤轮，方便安装光分路器和波分复用器。

4.4个进缆孔及进缆安装位置，方便用户选择，适用于带状和非带状尾纤。

5.熔接盘采用叠加式结构，配置灵活，可取下到工作台上熔接，操作维护方便快捷

6.内配光缆固定装置、熔接盘和过线夹，并有可靠的接地装置。具有光缆固定，熔接功能，起熔接光缆的作用，用于实现尾纤和光缆的连接。

48口光纤终端盒使用环境要求

24芯抽拉式光缆终端盒适用于19寸标准机柜，如需特殊规格可根据客户要求定做。

工作温度：-25℃～+40℃；相对湿度：≤85%(+30℃时)；

储存温度:一25℃～+55℃ ；大气压力：70kPa～106kPa。

48口光纤终端盒材料及结构

1.外壳材料：电解钢板，表面烤漆处理。

2.结构：按安装尺度，可分为1U和2U；

             按配适配器分类，可以分为SC,ST,LC,FC。

             按光纤接口数量：12芯.24芯.48芯。

48口光纤终端盒产品应用

广泛应用于市话、农话网络系统、数据、图象传输系统，CATV有线电视系列，用于室内光缆的直通边接和分支接续，起到尾纤盘储和保护接头的作用，FTTX,TFFB。

6技术参数

1.连接器损耗（包括插入、互换和重复）：≤0.3dB

2.回波损耗：FC/PC≥40dB，FC/UPC≥50dB，FC/APC≥60dB

3.机箱高压防护地与机箱绝缘，绝缘电阻>1,000mΩ/500V DC

4.机箱高压防护地与机箱间耐压>3,000V DC/min，不击穿，无飞弧

5.相对湿度：≤85%+30°C

6.大气压力：70kPa-106kpa

7安装要求

1、信息模块、多用户光缆终端盒、集合点配线模块安装位置、安装方式和高度应符合设计要求。

2、安装在活动地板内或地面上时，应固定在接线盒内，信息面板采用直立和水平等形式，接线盒盖可开启，并应具有防水、防尘、抗压功能，接线盒盖面应与地面齐平。

3、光缆终端盒底盒同时安装信息模块和电源插座时，间距及采取的防护措施应符合设计要求。

4、光缆终端盒底座的固定方法应以现场施工的具体条件来定，可用膨胀螺钉、射钉等方法安装，信息模块明装底盒的固定方法根据施工现场条件而定。

5 、固定螺丝需拧紧不应产生松动现象。底座、信息模块与面板的安装应牢固稳定，无松动现象，面板应保持在一个水平面上做到美观整齐。

6、安装在墙上的光缆终端盒，其位置宜高出地面300 mm左右。在房间地面采用活动地板时。光缆终端盒应离活动地板表面300 mm。

7、各种插座面板应有标识以颜色、形、文字表示所接终端设备业务类型。

8、工作区内终接光缆的光纤连接器件及适配器安装底盒应具有足够的空间并应符合设计要求。

在帧结构中安排了丰富的开销比特,因而使网络的运行、管理和维(OAM)能力大大加强,而且便于将部分网络管理能力分配到网络单元,实现分布式管理以及实现高可靠性的自愈环网结构(4)确定了世界统一的光纤网络接口,可以在光路上实现横向兼容,便于网络的筹备和调度,使网络投入资金成本节约10%~20%以上;(5)SDH网具有信息净负荷和定时的透明性。所谓信息净负荷的透明性指的是网络可以传送各种净负荷及它们的组合,而与信息的具体结构无关;(6)SDH网具有后向和前向兼容性,它与传统的PDH网完全兼容,另外,它还能容纳新的业务信号,如B1SDN中的ATM信元、高速局域网的光纤分布式数据接口(FDD)信号和分布排队双总线(DQDB)信号等。
