144口ODF熔配一体化机框严 格地讲，若端口N输入的光可以由端口1输出，称为环形器， 若端口N输入的光不可以由端口1输出，称为准环行器:通常人们并不在名称上做严格区分，般都称为环行器。 主义 光环行器为双向通信中的重要器件，它可以完成正反向传输光的分离任务。光环行器在光通信中的单纤双向通信、上下话路、合波分波及色散补偿等领域有广泛的应用。图3-22所示为光环行器用于单纤双向通信的例子。插入损耗和隔离度是光隔离器的两个主要性能数据形成小银好，对不应有输出的端口，隔输出端口时，衰减尽量小，即要求对正向入射光的插入损耗越小越好:

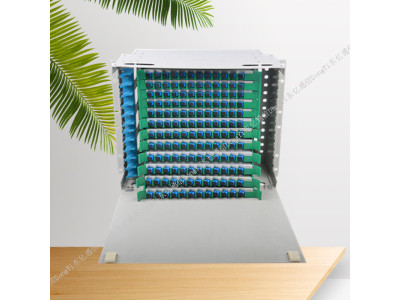

144口ODF熔配一体化机框细节图片
144口ODF熔配一体化机框产品介绍
ODF箱,ODF架,ODF单元箱,ODF熔配一体化子框,19英寸ODF机架,ODF光纤配线架,ODF子框等.产品类型：（12芯、24芯、48芯、72芯、96芯144芯）
规格：19〞标准安装
材质：壳体采用厚度1.5mm冷扎板制成,环氧静电喷塑，外形美观，使用方便
颜色：灰色；
使用条件
工作温度：-10°C~+40°C
贮存温度：-25°C~+55°C
相对湿度：≤85%（+30°C ）
大气压力：70Kpa~106Kpa
光电性能
标称工作波长：850nm、1310nm 、1550nm
插入损耗：≤0.5dB
回波损耗：PC≥40dB、UPC≥50dB、APC≥60dB
抗电强度：≥3KV(DC)/1min不击穿、无飞弧；
绝缘电阻：≥1000MΩ/500V(DC)
寿命：≥1000次
收容盘光纤弯曲半径：≥40mm]
机械性能
塑料件燃烧性能符合GB51697-85的规定。
光缆光纤穿过金属板孔时装有保护套，纤芯、尾纤的曲率半径大于37.5mm
光缆进入机箱，曲率半径大于光缆直径的15倍
壳体采用厚度1.5mm冷扎板制成,环氧静电喷塑，外形美观，使用方便
功能
具有光缆固定和保护功能
具有光缆终接功能
调线功能
光缆纤芯和尾纤的保护功能
应用范围
适用于光纤到小区、光纤到大楼、远端模块局及无线基站的中小型配线系统
| 规格高（mm）宽（mm）深（mm）重量材质安装方式24芯704303005.4冷轧板机架式48芯1404303007.872芯20043030010.696芯25543030012.2 |
144芯：340*430*300 |
分光比厂分光比T定义为各输出端口的光功率之比。如从端1输入光功率，从端2和烟3输出光信号，则端2和端3分光比T为般情况下，光耦合器的分光比为1:-:10,由需要来决定。3.3.4光隔离 器与光环行器1.光隔离器光隔离器是保证光波只能正向传输的器件。光隔离器是允向一个方向通过而阻止向相反方向通过的无源器件，作用是对光的方向进行限制，使光只能单方向传输，通过光纤回波反射的光能够被光隔离器很好地隔离，提高光波传输效率。某些光器件，特别是激光器和光放大器，对光线路中由于各种因素而产生的反射光非常敏感。通常隔离器放在较靠近激光器或光放大器的输出端，以消除反射光的影响，使系统工作稳定。
