48芯ODF熔配单元箱外轻选择:选择光纤熔接条件为相似或不相似。(4)数据显示存储设置:熔接机可以存储接续记录，可选或不选.(5)放电试验:熔接机可通过放电试验来自动检验调节放电电极状态，48芯ODF熔配单元箱方法是截取待接光纤，制备端面后放入熔接机，选择放电试验(YES),熔接机会自动放电预熔，直至达到合理状态。48芯ODF熔配单元箱米1(6)其他:例如日期、时间调节等。(1)熔接方式选择:包括自动(通常使用的方式)，手动(手动对纤，按需要选用)、分步(演示熔接机熔接过程或者查询主机性能时使用)。

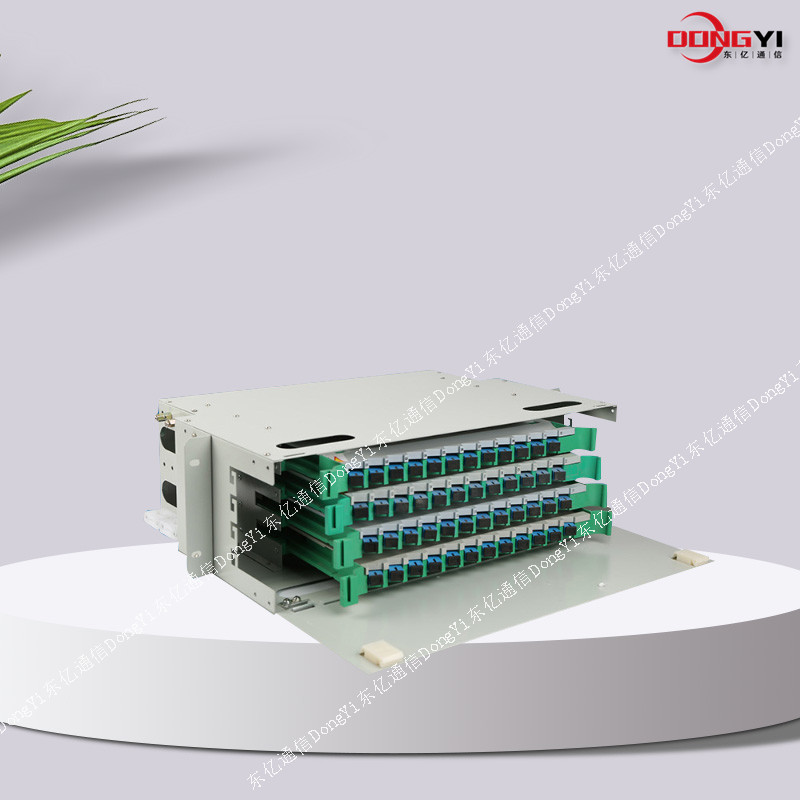

ODF箱,ODF架,ODF单元箱,ODF熔配一体化子框,19英寸ODF机架,ODF光纤配线架,ODF子框等.产品类型：（12芯、24芯、48芯、72芯、96芯144芯）
规格：19〞标准安装
材质：壳体采用厚度1.5mm冷扎板制成,环氧静电喷塑，外形美观，使用方便
颜色：灰色；
使用条件
工作温度：-10°C~+40°C
贮存温度：-25°C~+55°C
相对湿度：≤85%（+30°C ）
大气压力：70Kpa~106Kpa
光电性能
标称工作波长：850nm、1310nm 、1550nm
插入损耗：≤0.5dB
回波损耗：PC≥40dB、UPC≥50dB、APC≥60dB
抗电强度：≥3KV(DC)/1min不击穿、无飞弧；
绝缘电阻：≥1000MΩ/500V(DC)
寿命：≥1000次
收容盘光纤弯曲半径：≥40mm]
机械性能
塑料件燃烧性能符合GB51697-85的规定。
光缆光纤穿过金属板孔时装有保护套，纤芯、尾纤的曲率半径大于37.5mm
光缆进入机箱，曲率半径大于光缆直径的15倍
壳体采用厚度1.5mm冷扎板制成,环氧静电喷塑，外形美观，使用方便
功能
具有光缆固定和保护功能
具有光缆终接功能
调线功能
光缆纤芯和尾纤的保护功能
应用范围
适用于光纤到小区、光纤到大楼、远端模块局及无线基站的中小型配线系统
| 规格高（mm）宽（mm）深（mm）重量材质安装方式24芯704303005.4冷轧板机架式48芯1404303007.872芯20043030010.696芯25543030012.2 |
144芯：340*430*300 |
通信:可以外接计算机控制，此时熔接机只能通过外接计算机来控制，熔接机本身的按键将不起作用，用“RESET"键可返回初始状态。(3)参数修改:一般应由专业人员查看、设置，(4)维护状态:包括马达运转检查、电极检查、保养、更换等。(5)光纤命名:作存储时用。(6)加热条件:选择光纤热可缩保护管的加热参数，可以设置加热长度和加热条件来调光纤冷接就是在常温、不用加热的条件下连接光纤的方式，冷接有两种方法，一种是使用光纤快速接续连接器，相当于做成端或终端，即光纤与尾纤头直接(是指光纤与-种类似 尾纤头的接线子直连)。
