SMC四槽位光缆分纤箱瑞利散射的大小与光波长的四次方成反比。因此对短波长窗口的影响较大。波导散射损耗。当光纤的纤芯直径沿轴向不均匀时,产生导模和辐射模间的耦合,能量从导模转移到辐射模,从而形成附加的波导散射损耗。但目前的光纤制造水平,这项损耗已降到0.01~0.05dB/km范围之内。非线性散射损耗,当光纤中传输的光强大到一定程度时,就会产生非线性受激喇曼散射和受激布里渊散射,使输入光能部分转移到新的频率分量上。在常规光纤通信系统中,半导体激光器发射的光功率较弱,因此这项损耗很小。但是采用掺铒光纤放大器(EDFA)时,非线性散射损耗就不能忽略了3)弯曲损耗当理想的圆柱形光纤受到某种外力作用时,会产生一定曲率半径的弯曲,导致能量泄漏到包层,这种由能量泄漏导致的损耗称为辐射损耗。

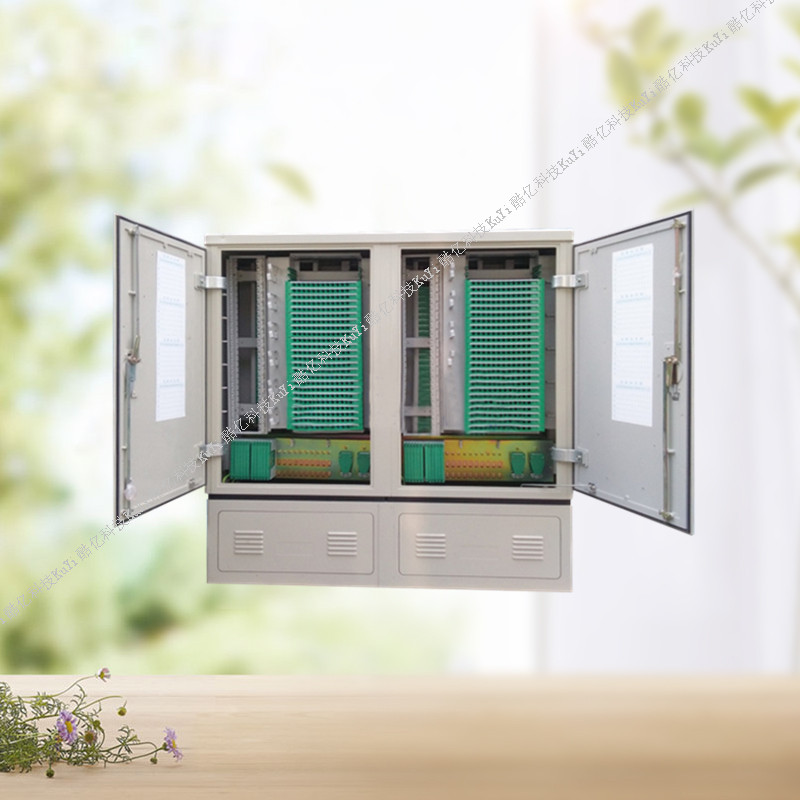

SMC四槽位光缆分纤箱细节图片
SMC四槽位光缆分纤箱产品介绍
光纤分纤箱,光纤配线箱,光纤楼道箱,光纤分线盒,光分路器箱,光纤分光箱.光纤配线箱12芯16芯24芯32芯36芯48芯64芯72芯96芯光纤分纤盒光缆分纤箱是针对FTTH建设中采用一级分光或二级分光等不同的场景需求而开发设计的新一款产品,该产品用于配线光缆通过光分路器与蝶形入户光缆实现连接,从而满足用户高速率带宽业务开通的需求,是ODN网络中重要的光接入点设备。
二、SMC四槽位光缆分纤箱特点
适用多种使用场景:室内、新老楼盘。
模塑箱体,安装背板设计,造型美观小巧,安装方便快捷,便于大规模施工。
分路器模块端口倾斜15°设计,走线路由顺畅。
系列化插片可积木化组合,扩容方便,投资节省。
皮线光缆采用专用卡槽设计,可带活接头入盒,固定可靠,布放简便效率高。
工厂化皮线尾纤,实现高质量低成本快速部署。
配线光缆熔接
a.为方便熔接可将箱体取下操作,亦可单独将熔接盘取下操作;
b.将分路器模块旋转框向上取出箱体,并取下光缆穿线滑块,妥善放置;
c.开剥光缆,长度约1.5m,在光缆开剥处缠绕几圈绝缘胶布,再用喉箍进行紧固;
d.熔接配线光缆,按图4盘绕,操作完成后,将模块旋转框插入铰链旋转轴;
e.熔接后的SC尾纤连接器插入分路器输入端口,如暂不开通将其停放在“停泊区”;
f.进行光缆加强芯接地,将接地线从光缆入口引出接地;
g.固定好光缆穿线滑块,将箱体重新安装于墙体背板上。
东亿(酷亿)通信售后服务
一、 产品到货3日内根据合同约定条款进行验收,发现货物存在质量问题的,本公司无偿提供退/换货服务,且货运费用本公司负责。
二、 若运输过程当中出现货品损坏,贵公司及时发现问题并同时告知运输公司与我公司联络人的,本公司无偿提供换货服务。
三、 若贵公司自身采购错误产品,需要兑换产品,本公司提供有偿换货处理,一切损失由贵公司负责。
四、 若贵公司采购产品使用后有剩余产品,在没损坏货物的情况下,本公司提供回收服务;为贵公司降低采购成本,让合作伙伴真正省钱省心!
五、 以上服务终解释权归本公司所有,如有问题请致电本公司
东亿(酷亿)通信凭借雄厚的技术实力、完善的服务,东亿(酷亿)公司以“创新、务实”的企业精神,以“求新、求变、求快”的发展战略,迎接光通信的美好。
光纤受力弯曲有两类:宏弯和微弯。(1)宏弯是曲率半径比光纤直径大得多的弯曲,例如,当光缆拐弯时就会发生这样的弯曲。一般情况下弯曲半径大于5mm时,宏弯损耗可以忽略;但是弯曲半径在5mm以下减小时,宏弯损耗会较大地增加,所以应该避免这种情况(2)微弯是光纤成缆时由于涂覆材料而产生的随机性扭曲,微弯引起的附加损耗一般很小,基本上观测不到。但是当温度低到50~60℃时,微弯损耗加大根据如上分析如果进一步减小光纤的损耗有如下方案:长•全波光纤,也称无水光纤,进一步减小OH的浓度,这样OH吸收损耗就会减小,39gm的吸收峰较大地降低,从11001600m都会损耗较小,为波分复用提供广阔的间。当,,°新材料光纤,有一种新的氟化锆(ZrF4)光纤,在A=2.5m附近具有较低的本征材料吸收损耗约0.01dB/km,比石英光纤低一个数量级,具有诱人的应用潜力
