SMC16芯光纤分纤箱

SMC16芯光纤分纤箱下面介绍高速光纤以太网。高速光纤以太网是指速率为100Mb/s的快速以太网、速率为1000Mb/s的以太网,甚至是10Gb/s以太网,主要以光纤为传输介质。1)100Mb/s光纤以太网快速以太网采用光纤作为传输介质时使用物理层协议为100base-FX、100base-SX,它们继承性地直接拓展了10Mb/s以太网,原封不动地采用了IEE802.3标准的CSMACD介质访问控制技术,采用集线器组网构成星状拓扑结构,将网络传输的线速率提高到100Mb/s,提供了从10base-FL平滑过渡到100Mb/s性能的解决方案。三100base-FX协议规定使用1310mm光波长,100base-SX协议规定使用850nm光波长,这两个协议都是使用1对单模光纤,其中一根用于发送,另一根用于接收,传输距离为20km。

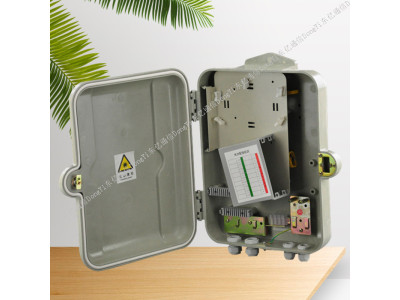

SMC16芯光纤分纤箱细节图片

SMC16芯光纤分纤箱产品介绍

若使用多模光纤时,传输距离只有2km。2)1000Mb/s光纤以太网1996年千兆比特以太网问世,1999年IEEE发表了1000base-X标准802.3Z。千兆比特以太网(1000Mb/s)和以太网(10Mb/s,100Mb/s)具有相同的帧格式、流量控制和全双工方式。图6-7-5所示为一个典型的千兆比特以太网的配置实例。一台1Gb/s局域网交换机可以直接与多个图形工作站相连,也可以作百兆比特以太网的主干网,还可以与中点服务器和高速工作组交换机(100Mb/s,1000Mb/s以太网交换机或集线器)连接IEEE为千兆比特以太网制定了如下物理层协议:1000base-SX1000base-SX使用850mm激光器。

SMC16芯光纤分纤箱主要特点

采用芯径为62.5m和50gm的多模光纤,大传输距离分别为300m和550m。1000base-SX适于作为建筑物内部构建宽带主干网,智能大厦主干网、企业内部主干网等。1000base-LX1000base-LX使用1300mm激光器。采用多模光纤,大传输距离为550m;采用单模光纤,传输距离为5km,因此单模光纤已成为远距离公用网的传输介质。1000base-LX特别于作为校园主于网;采用吉比特光收发器,1000base-LX也适于作为城域主干网。SDH是一套可以进行信息传输、复用,分插和交又连接的标准化数字信号、SDH网络则是由一些基本网络单元(NE)组成的,在传输媒质上进行同步信息传输、复用、分插和交叉SDH网具有同步复用、标准光接口和强大的网络管理能力,有如下主要特点:(1)使24路制和30路制两种PDH数字系列在STM1等级上实现了统一,使之成为传输体制上的世界标准(2)由于采用了同步复用和映射方法,各种不同等级的码流在赖结构净负荷内的排列是有规律的,而净负荷与网络同步。

SMC16芯光纤分纤箱内部结构

(3)在帧结构中安排了丰富的开销比特,因而使网络的运行、管理和维(OAM)能力大大加强,而且便于将部分网络管理能力分配到网络单元,实现分布式管理以及实现高可靠性的自愈环网结构(4)确定了世界统一的光纤网络接口,可以在光路上实现横向兼容,便于网络的筹备和调度,使网络投入资金成本节约10%~20%以上;(5)SDH网具有信息净负荷和定时的透明性。所谓信息净负荷的透明性指的是网络可以传送各种净负荷及它们的组合,而与信息的具体结构无关;(6)SDH网具有后向和前向兼容性,它与传统的PDH网完全兼容,另外,它还能容纳新的业务信号,如B1SDN中的ATM信元、高速局域网的光纤分布式数据接口(FDD)信号和分布排队双总线(DQDB)信号等。

在PDH网到SDH网的过渡时期,由于指针调整产生的相位跃变,使得信号经过多次PDH/SDH变换后,抖动和漂移性能损伤较大,一般要采取相位平滑措施才能满足抖动和漂移性能指标;由于大规模采用软件管理和控制方式在网络层上的人为错误、软件故障及计算机***等可能导致瘫痪,因此对网络拓扑和软件测试等均提出了较高的要求。尽管SDH体系有这些不足之处,但是它有比PDH体现明显的优越性,成为现代信息传输的一种数字体系。7.2SDH的速率和帧结构.SDH网的基本网络单元和网络节点接口SDH的基本网络单元有终端复用器(TM、分插复用器(ADM)、更新中继器(REG)和纤通信简明教程(第2底网络节点接口(NN1是SDH网的关键。

网络节点接口是网络节点之间的接口,在实际同步数字交叉连接设备(SDXC)上可以看成是传输设备与其他网络单元之间的接口。在网络中的位置如果能够规范一个的标准,它不受传输媒质的限制,也不局限于特结合所有不同的传输设备和网络节点,构成一个统一的传输、复用、交叉连接和交换的接口,那么这个网络节点接口才具有很强的适应性和灵活性而成为通信网的基础设施。要规范一个统一的网络节点接口,必须有一个统一接口速率等级和数据传送格式。而SDH的NN处有标准化接口速率、信号帧结构和信号码型。2.SDH的速率SDH采用一套标准化的信息结构等级,称为同步传送模块STM-N(N=1,4,16,64,…),其中基本的模块STM1,其传输155.520Mb/s;更高等级的STMN信号是将N个STM1按字节间插同步复用后所获得的。

同步传送模块STMN中,N是正整数,目前ITU-TG.707建议的全部标准化N的取值为N=1,4,16,64,…,相应的STMN等级的速率也为4倍关系。SDH的帧结构是实现SDH网络诸多功能的基础。对它的基本要求是:能够满足对支路信号进行同步数字复用和交叉连接;支路信号在帧内的分布是均匀的、有规律和可控制的,便于接入和取出;对于24路制和30路制两种PDH数字系列信号,都具有统一的方便性和实用性。为满足上述要求,TU-T终采纳了一种以字节(每个字节含8比特)为基本单元的矩SDH的帧结构与PDH不同,它的块状帧由9行和270×N列字节组成,1字节为8比特,因而全帧由2430×N个字节,相当于19440×N个码元组成。

帧重复周期为125s第7SD技输是由左到右按行进行的,首先由图7-22中左上角较好个字节开始,从左到右而下按顺序传送,直至整个9×270N个字节都传送完毕再转入下一帧,如此一帧一帧送,每秒共8000帧。因此对于STM1而言,每秒传送速率为9×270×52Mb/s。整个帧结构可以分为三个主要区域,现分别叙述如下:1)段开销(SOH)区域所谓段开销是指SDH帧结构中为了保证信息正常灵活传送所必需的附加字节,主要用于网络的运行、管理和维护功能。例如误码、帧定位、数据通信、公务通信和自动保护换字节等。由图7-2-2可知,对于STM1,帧结构中左边9列×8行(除去第四行)比特可用于段开销。由于每秒传见段开销相当丰富8000帧,因此共有4.608Mb/s可用于维4AU-PTR段开销还可进一步划分为较好行至第三行的更新段开销(RSOH)和第五行至第九行的复用段开销(MSOH)。

SDH光缆线路系统对开销通路都应提供接入能力,并能在不中断业务的情况下提供所需的开销通路应用。除段开销外在净负荷中还包含通道开销字节,它是用于通道性能、控制、维护和管理的开销比特。信号净负荷区域主要用于存放各种业务信息比特,也存放了少量可用于通道性能管信号净负荷区域理和控制的通道开销(POH)字节。在SDH帧结构图7-2-2中1~9行,10×N~270×N列的位置。对于STM1而言,有261列×9行共2349个字节(18792比特)都属于净负荷区域。管理单元指针(AU-PTR)是一种指示符,在SDH帧结构图(图7-2-2)中位于第四行共9N3)管理单元指针区域个字节,用作管理单元指针(AU-PTR),它主要用来指示信息净负荷的较好个字节在STMN帧内的准确位置,以便接收端正确地分离净负荷。
