出口分光分线箱

出口分光分线箱下面介绍高速光纤以太网。高速光纤以太网是指速率为100Mb/s的快速以太网、速率为1000Mb/s的以太网,甚至是10Gb/s以太网,主要以光纤为传输介质。1)100Mb/s光纤以太网快速以太网采用光纤作为传输介质时使用物理层协议为100base-FX、100base-SX,它们继承性地直接拓展了10Mb/s以太网,原封不动地采用了IEE802.3标准的CSMACD介质访问控制技术,采用集线器组网构成星状拓扑结构,将网络传输的线速率提高到100Mb/s,提供了从10base-FL平滑过渡到100Mb/s性能的解决方案。三100base-FX协议规定使用1310mm光波长,100base-SX协议规定使用850nm光波长,这两个协议都是使用1对单模光纤,其中一根用于发送,另一根用于接收,传输距离为20km。

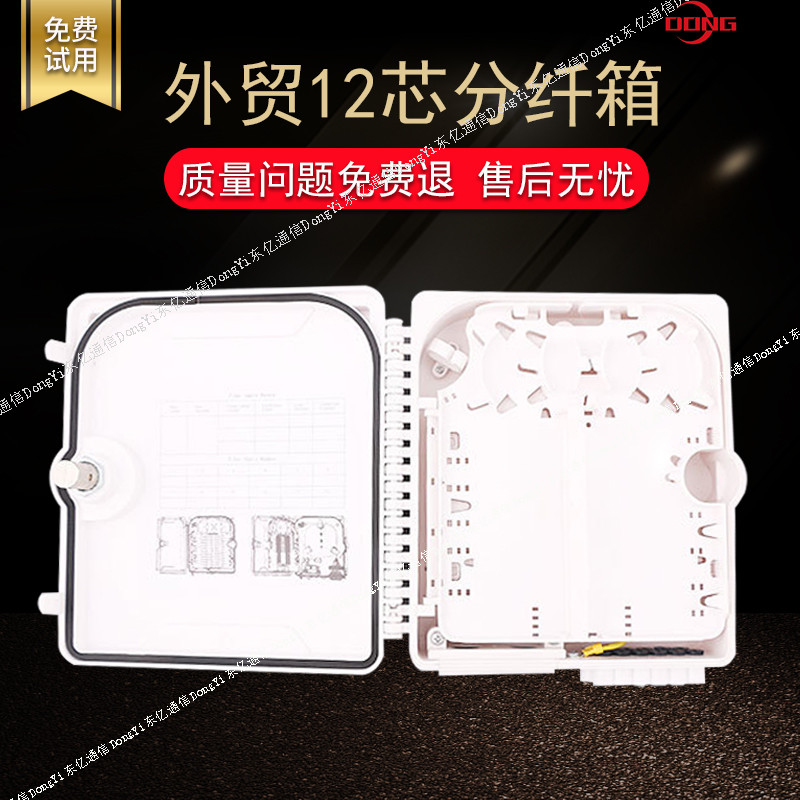

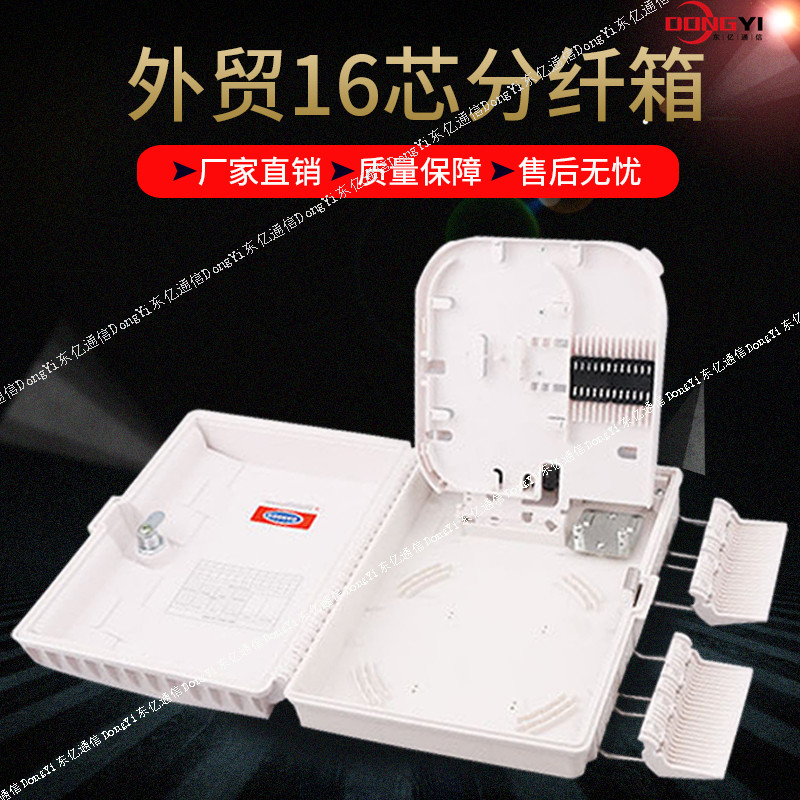

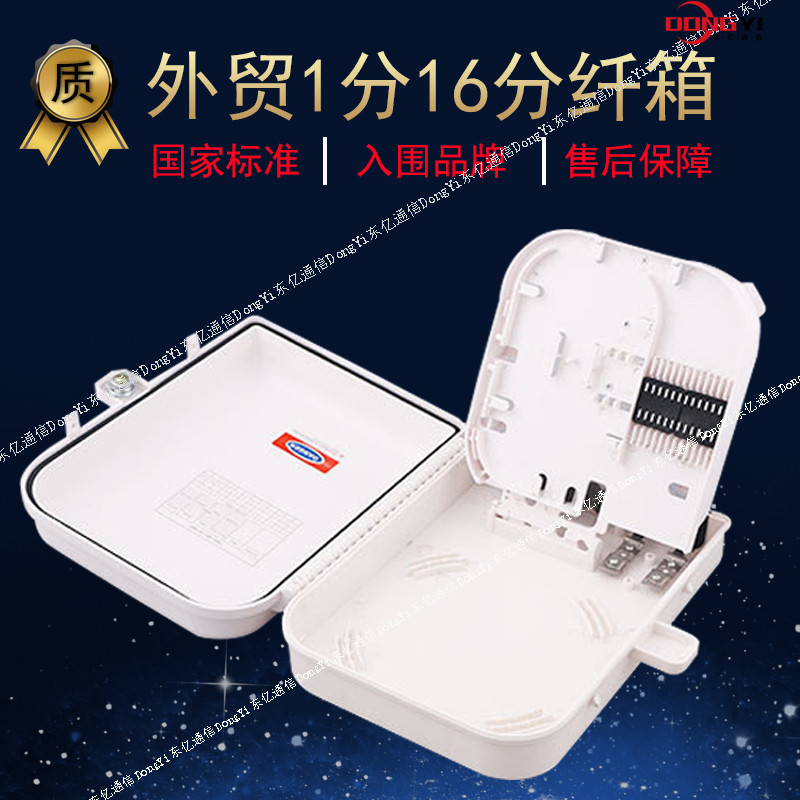

出口分光分线箱细节图片：

出口分光分线箱产品介绍：

光纤分纤箱,光纤配线箱,光纤楼道箱,光纤分线盒,光分路器箱,光纤分光箱.光纤配线箱尺寸可订做,价格便宜,质量保证,设计合理,外形美观.

《生产》移动，铁通，联通，电信。专用《室外，室内，壁挂式，嵌墙式，落地式》光纤分线箱，光纤入户箱，分路器箱，配线箱，室外光缆分支箱，光纤熔接分线箱，光缆光纤交接箱，光纤熔配一体化分线箱，光纤分线箱，光缆分线箱，光纤配线箱，光缆配线箱等等，

二：通信设备箱材质冷轧板SMC ABC 不锈钢

型号：4芯6芯8芯12芯24芯36芯48芯60芯72芯96芯108芯144芯288芯<

使用区：移动 联通 铁通 电信 FTTH FTTB FTTX FTTP<

安装地方：壁挂式 楼道 室外 室内 入墙式家庭住宅<

锐速通信具有钣金车间、注塑车间、光缆车间，欢迎各地人员来地考察.

一、概述

室内壁挂式光纤配线箱（以下简称“光纤配线箱” ）主要应用于小区、楼宇或校园等光纤接入网络、基站覆盖网络等室内光纤网络的配线连接，是光纤进入小区、大楼或校园等部位的配线设备。该产品集光缆固定、光纤盘储和熔接、配线插头互连等功能于一体，可实现主光缆与小区、大楼或校园等分支光缆的信号互连。

二、特点

◆集光缆固定、光纤盘储和熔接、配线插头互连等功能于一体。

◆采用门锁锁闭配线箱门，保证配线箱开关箱门的安全。

◆光缆压紧、加强芯和纺纶纤维固定等附件可以保证光缆和配线箱之间很好连接，提高光缆的抗拉能力。

◆卡装式适配器安装板方便适配器安装板与隔板之间的安装。

三、主要技术指标

◆环境温度：-40℃～＋80℃

◆相对湿度：＜85％（30℃时）

◆大气压力：70～106KPa

◆工作波长：850μm，1310μm，1550umμm（根据使用光纤而定）

◆连接器插入损耗：≤0.3dB（连接损耗：≤0.5dB）

◆连接器回波损耗：≥45dB（PC），≥50dB（UPC），≥60dB（APC）

◆连接插拔寿命：500次

◆机箱与接地装置之间绝缘电阻：≥1000MΩ／500V（DC）

◆机箱与接地之间耐压：3000V（DC）／1min（不击穿，无飞弧）。

四、规格与容量

◆箱体尺寸：300mm（L）×350mm（W）×100mm（H）

◆配线容量：12芯光纤

五、操作说明

5.1固定主光缆

将主光缆穿入配线箱有熔接盘一边的光缆过孔，把主光缆开剥大约0.8m长（长度可根据实际需要），用压板将主光缆轻微固定，将多余纺纶纤维和加强芯剪去，用压紧柱将光缆中的纺纶纤维、加强芯固定。

注：保证配线箱固定时外部有足够长的光缆。

5.2剥纤

将尾纤外皮剥开，剪去多余的纺纶纤维；将主光缆的紧套光纤按顺（或反）时针盘绕到走线环上，等待主光缆和尾纤中紧套光纤的熔接。

注：熔纤盘旁边的光纤/光缆可用绑扎线等轻扎。

5.3光纤熔接及盘绕

将光纤熔接热缩管穿到主光缆的紧套光纤上，将主光缆紧套光纤和尾纤中紧套光纤分别用剥纤钳剥出光纤，清洁光纤后并用光纤切割刀将光纤端面切平，将两根已经剥好的光纤分别放到熔接机的两边进行熔接，待光纤熔接好后，将光纤熔接热缩管套到光纤熔接区，并将熔接区放到熔接机的加热区热缩熔接套管，待熔接套管与两端的紧套光纤连接好，将熔接好的熔接点放到熔接盘中熔接点固定卡子上，多余光纤盘绕到熔接盒体内，尾纤和主缆紧套光纤自然顺出熔接盒。

其它光纤的熔接同上。

5.4光纤固定

在熔接盒出口处上端将12根跳线轻扎固定，熔接盒两边光纤用尼龙扎带轻扎在一起。

5.5配线插头连接

将配线光缆组件从不带熔接盘的配线箱副箱一边引入孔穿过，将配线光缆固定在配线光缆固定座处，将配线光缆组件上的插头与隔板上相应适配器接口连接，使相应光路连通。其它插头的连接方法同上。

5.6墙壁打孔

光纤配线箱全部连接好后，选择好配线箱的壁挂位置，按配线箱壁挂位置在墙面上打孔，并插入提供的膨胀螺栓（取下平垫片、弹簧垫片和螺母）；

5.7挂箱固定

将配线箱挂到膨胀螺栓上，在螺栓上放上平垫片、弹簧垫片，然后拧紧膨胀螺栓上的螺母，将配线箱固定在墙壁上。

光纤跳线有哪些分类？

1、FC型光纤跳线：外部加强方式是采用金属套，紧固方式为螺丝。一般在ODF侧采用（配线架上用的最多）2、SC型光纤跳线：连接GBIC光模块的连接器，它是外壳呈矩形，紧固方式是采用插拔销闩式，不须旋转。（路由器交换机用的最多）3、ST型光纤跳线：常用于光纤配线架，外壳呈圆形，紧固方式为螺丝扣。（对于（10base-F连接来说，连接器通常是ST类型。常用于光纤配线架）4、LC型光纤跳线：连接SFP模块的连接器，它采用操作方便的模块化插孔（RJ）闩锁机理制成（路由器常用）5、 MT-RJ型光纤跳线：收发一体的方形光纤连接器，一头双纤收发一体。

 ST、SC连接器接头常用于一般网络，ST头插入后旋转半周有一卡口固定，缺点是容易折断；SC连接头直接插拔，使用方便，缺点是容易掉出来；FC连接头一般电信网络采用，有一螺帽拧到适配器上，优点是牢靠、防灰尘，缺点是安装时间稍长。MTRJ型光纤跳线由两个高精度塑胶成型的连接器和光缆组成。连接器外部件为精密塑胶件，包含推拉式紧机构。适用于在电信和数据网络系统中的室内应用。

光纤跳线的生产流程是怎样的呢？

生产流程的大概步骤：剪光缆—穿零件—配胶—光纤插入—加热固化—去胶—研磨—端面检查—组装—测试—QA抽检—包装。

1、裁剪光缆：主要就是用芳纶剪根据需要裁剪光缆的长度，然后简单的盘整。2、穿零件：这部分主要就是把各种散件的提前穿到光纤上面，方便后面的工序。穿入线材时，依序为胶护套、热缩管、支持管、弹簧。其方向应注意是否正确。3、配胶：主要就是通过辅助工具把353nd胶中的partB按10:1的比咧调配均匀，并尽量减少气泡。4、光纤插入：首先用剥纤钳把光纤的外皮和涂覆层都剥离，然后把调配好的胶水，用针筒或者点胶机注入插芯的尾柄中，接下来通过手工把光纤串入注有胶水的插芯中并露出部分光纤。5、加热固化：把穿好 光纤的插芯放入固化炉上面烘烤。直到353nd胶完全固化。6、去胶：首先把固化好的光纤头用切割刀割掉前面露出的多余光纤，然后把光纤头全部装到研磨夹具上面，再用去胶砂纸打磨，以达到去掉插芯头的目的。7、研磨：将去胶后的夹具，在研磨机上研磨，一般工艺9u3u1u0.5u.研磨时间和压力有一定的关系。8、端面检测：利用放大400倍的端检仪来检查插芯端面的研磨效果怎么样。一般情况下，有黑斑。较大划痕的端面视为不合格。需要重新研磨处理。9组装：把研磨好的插芯和散件一起组装成连接头，并通过压接钳或者压接机把尾套压接好。10、测试：利用插回损测试仪测量光纤头的主要数据插入损耗和回波损耗，一般要求单模的插损小于等于0.3dB。回波损耗大于等于50dB，更高要求的光纤跳线就需要做3D干涉测试（主要3个数据为顶点偏移、曲率半径、光纤高度）11、QA抽检：质检人员就测试后的合格产品进行抽检，以控制质量。12、包装：对合格产品进行最后的包装。

光纤跳线在使用的时候应该注意哪些问题？

光纤跳线两头的光模块的收发波长必须一致的，也就是说光纤的两头有必要是相同波长的光模块，容易的区别方法是光模块的颜色要一样。普通的状况下，短波光模块运用多模光纤，长波光模块运用单模光纤，以确保数据传输的精确性。光纤在运用中不要过度迂回和绕环，这样会添加光在传输过程中的衰减。光纤在运用中一定要用维护套将光纤接头维护起来，灰尘和油污会危害光纤的耦合。假如光纤接头被弄脏了的话，可以用棉签蘸着酒精清洁，否则会影响通讯质量。1、运用前有必要将光纤跳线陶瓷插芯和插芯端面用酒精和脱脂棉擦拭洁净。2、运用光纤最小迂回半径不小于150mm。3、维护插芯和插芯端面，避免碰伤、污染，拆卸后及时带上防尘帽。4、激光信号传送之时请勿直视光纤端面。5、当出现人为及其它不可抗的因素损坏时应及时交换损坏的光纤跳线。6、安装前应认真阅读阐明书，并在厂家或经销商的工程师指导下去安装调试。7、光纤网络或系统呈现异常状况，可采用缺点扫除法逐一检验。检验或扫除跳线缺点是可以先做通断检验， 通常可以运用可见激光笔对整个光纤链路打光判别。或者进一步运用精密光纤插损仪，检验其各项目。目的在合格范围，则跳线指示正常，反之则不合格。

若使用多模光纤时,传输距离只有2km。2)1000Mb/s光纤以太网1996年千兆比特以太网问世,1999年IEEE发表了1000base-X标准802.3Z。千兆比特以太网(1000Mb/s)和以太网(10Mb/s,100Mb/s)具有相同的帧格式、流量控制和全双工方式。图6-7-5所示为一个典型的千兆比特以太网的配置实例。一台1Gb/s局域网交换机可以直接与多个图形工作站相连,也可以作百兆比特以太网的主干网,还可以与中点服务器和高速工作组交换机(100Mb/s,1000Mb/s以太网交换机或集线器)连接IEEE为千兆比特以太网制定了如下物理层协议:1000base-SX1000base-SX使用850mm激光器。
