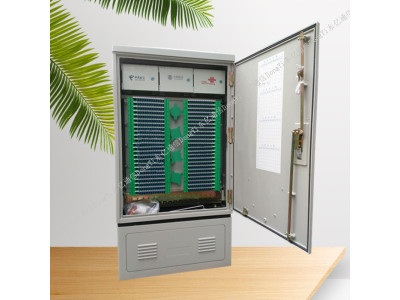

216芯三网合一光交箱

216芯三网合一光交箱用色散补偿光纤在波长1.55m的负色散和常规单模光纤在1.55m的正色散相互抵消,以获得线路总色散为零损耗又小的效果。G.655非零色散光纤,是一种改进的色散移位光纤。216芯三网合一光交箱在密集波分复用(WDM)系统中,当使用波长1.55m色散为零的色散移位光纤时,由于复用信道多,信道间隔小,出现了一种称为四波混频的非线性效应。这种效应是由两个或三个波长的传输光混合而产生的有害的频率分量,它使信道间相互干扰。如果色散为零,四波混频的干扰十分严重,如果有微量色散,四波混频反而减小。216芯三网合一光交箱为消除这种效应,科学家开始研究了非零色散光纤。这种光纤的特点是有效面积较大,零色散波长不在1.55m,而在1.525m或1.585gm在1.55m有适中的微量色散,其值大到足以舒缓密集波分复用系统中的四波混频效应,小到允许信道传输速率达到10Gb/s以上。

品牌：东亿 公司名称：慈溪市东亿通信设备厂，销售地区：广东省 浙江省 江苏省 广西省 云南省 贵州省 四川省 重庆市 上海市 天津市 海南省 福建省 江西省 湖南省 湖北省 河南省 河北省 陕西省 山西省 安徽省 甘肃省 青海省 宁夏省 新疆省 内蒙古省 北京 黑龙江省 吉林省 辽宁省 山东省 西藏省

特点： A、 光缆交接箱体，门锁有圆形（PVC）、波纹形（锌合金）和条形锁（MS864-4）三种，底座侧板又有开窗和不开窗可选。 B、用于光缆交接箱，可配576芯机架。 1. 模块化设计：内置熔配托盘（即接续模块）上下分层，成功地集熔接和配线为一体，配置灵活，抽屉式结构简单、方便，适配器倾角安装，保证了光纤的弯曲半径哀耗低。 2. 设备外缆的处理，尾纤的终接，跳线以及熔接等操作均在正面进行，空间更富余，安装场地不受限制，并可实现光缆的直通和盘储功能。 C、 外形美观大方，并可与进口箱体媲美。 主要技术指标： 工作温度：-40℃～+60℃。  相对湿度：≤95%（+40℃）。  大气压力：70Kpa～106Kpa。 耐电压水平：≥3000V(DC)1min不击穿、无飞弧。    绝缘电阻：≥2×104MΩ/500V（DC）。 机械强度：与表面垂直的压力大于980N。          密封性能：达到GB4208标准中IP65级要求。 阻燃性能：符合GB5169.7标准中要求。           防护等级：达到IP65级。 使用说明 1、模块化设计；本设备内置一体化熔配托盘为抽屉式结构，简单、方便，适配器倾角安装，保证了光纤的弯曲半径，传输衰耗低。并能提供各种附件保护光缆免受意外拉伤。 2、 设备外缆的处理，尾纤的终接，跳纤以及熔接等操作均在正面进行，安装场地不受限制。 3、 同时适用于普通光缆和带状光缆。    主要技术指标 1、 工作环境 工作温度：-40℃~+60℃相对温度: ≤95%(+40℃) 大气压力: 70Kpa~106Kpa 2、 箱体防护等级达GB4208标准中IP65级要求。 3、 绝缘电阻：接地装置与箱体金工件之间的绝缘电阻应不小于2x104MΩ,试验电压为直流电500V。 4、 耐电压水平：接地装置与箱体金工件之间的耐电压水平应不小于3000V（直流电）1min不击穿无飞弧。 5、 光纤连接器损耗（含插入、互换、重复）不大于0.5dB。 6、 光纤连接器回波损耗： PC型≥40dB UPC型≥50dB APC型≥60dB 7、 光纤连接器插拔耐久寿命>1000次 8、箱体外形尺寸（mm）：见本公司规格明细表 箱体安装尺寸（mm）：见本公司规格明细表

非零色散光纤具有常规单模光纤和色散移位光纤的优点,是一代的单模光纤。这种光纤在密集波分复用和孤子传输系统中使用,实现了超大容量超长距离的通信。康宁(Corning)公司开发的这种新型光纤称为长距离系统光纤(LongHaulSystemFiber),其结构见图2.3(b)。AT&T(美国电报电话)公司开发的这种光纤称为真波光纤(TrueWaveFiber)。对光缆的基本要求是保护光纤的机械强度和传输特性,防止施工过程和使用期间光纤断裂,保持传输特性稳定。为此,必须根据使用环境设计各种结构的光缆,以保证光纤不受应力的作用和有害物质的侵蚀。光缆一般由缆芯和护套两部分组成,有时在护套外面加有铠装缆芯通常包括被覆光纤(或称芯线)和加强件两部分。
