96芯光纤分线箱

96芯光纤分线箱波导色散一“由于光波导的结构(即光纤结构)而引起的色散,这种色散在无限大介质应该说是不存在的,但是光信号被限制在光纤中传输,光纤的纤芯和包层的折射率不(4)偏振模色散单模光纤传输的基模LP1实际上是相互垂直的两个模式L和同,必然会导致色散。LP,这两个模式的传输相位常数B和B不同,而引起的色散。光纤的特性参数很多,概括起来主要包括以下几大类,即几何特性、光学特性、传输特性、机械特性、温度特性。光纤的几何特性参数是指与光纤横截面的物理构成相关的参数,与光缆施工密切相关。多模光纤的几何特性参数一般包括纤芯直径、包层直径、芯/包同心度偏差、纤芯不圆度和包层不圆度、光纤翘曲度等。单模光纤的几何特性参数略有不同,制造商经常使用模场直径(MFD而不使用纤芯直径,因此单模光纤的几何特性参数包括模场直径、包层直径、模场同心度误差、模场不圆度和包层不圆度等。

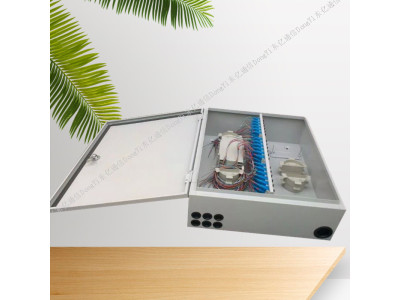

96芯光纤分线箱细节图片

96芯光纤分线箱产品介绍

光纤分纤箱,光纤配线箱,光纤楼道箱,光纤分线盒,光分路器箱,光纤分光箱.光纤配线箱12芯16芯24芯32芯36芯48芯64芯72芯96芯光纤分纤盒光缆分纤箱是针对FTTH建设中采用一级分光或二级分光等不同的场景需求而开发设计的新一款产品，该产品用于配线光缆通过光分路器与蝶形入户光缆实现连接，从而满足用户高速率带宽业务开通的需求，是ODN网络中重要的光接入点设备。

96芯光纤分线箱特点

适用多种使用场景：室内、新老楼盘。

模塑箱体，安装背板设计，造型美观小巧，安装方便快捷，便于大规模施工。

分路器模块端口倾斜15°设计，走线路由顺畅。

系列化插片可积木化组合，扩容方便，投资节省。

皮线光缆采用专用卡槽设计，可带活接头入盒，固定可靠，布放简便效率高。

工厂化皮线尾纤，实现高质量低成本快速部署。

配线光缆熔接

a.为方便熔接可将箱体取下操作，亦可单独将熔接盘取下操作；

b.将分路器模块旋转框向上取出箱体，并取下光缆穿线滑块，妥善放置；

c.开剥光缆，长度约1.5m，在光缆开剥处缠绕几圈绝缘胶布，再用喉箍进行紧固；

d.熔接配线光缆，按图4盘绕，操作完成后，将模块旋转框插入铰链旋转轴；

e.熔接后的SC尾纤连接器插入分路器输入端口，如暂不开通将其停放在“停泊区”；

f.进行光缆加强芯接地，将接地线从光缆入口引出接地；

g.固定好光缆穿线滑块，将箱体重新安装于墙体背板上。

光纤的光学特性主要有折射率分布、多模光纤的数值孔径(NA),模场直径(MFD)和有效面积、截止波长等。光纤的传输特性主要包括光纤的衰减系数、多模光纤的带宽、单模光纤的色散特性等。光纤的机械特性是非常重要的,由于石英光纤具有细和脆的特性,其机械性能比金属导线差。光纤的机械特性主要包括抗张强度、耐侧压力、弯曲以及扭绞性能和使用寿命等,使用者关心的是抗张强度。强度是指光纤受到张力的作用而断裂时的大强度。目前构成光纤的材料是SiO2,大多数光纤通常被拉成125μm的细丝。从理论上推算,光纤的抗张强度可达20GPa。但实际上由于光纤内部的气泡、微粒、杂质等影响,抗张强度只有0.1~0.2GPa。但是光纤加上涂覆层后抗张强度较大增强。
