48芯卧式光缆接续盒SDH光缆线路系统对开销通路都应提供接入能力,并能在不中断业务的情况下提供所需的开销通路应用。除段开销外在净负荷中还包含通道开销字节,它是用于通道性能、控制、维护和管理的开销比特。信号净负荷区域主要用于存放各种业务信息比特,也存放了少量可用于通道性能管信号净负荷区域理和控制的通道开销(POH)字节。在SDH帧结构图7-2-2中1~9行,10×N~270×N列的位置。对于STM1而言,有261列×9行共2349个字节(18792比特)都属于净负荷区域。管理单元指针(AU-PTR)是一种指示符,在SDH帧结构图(图7-2-2)中位于第四行共9N3)管理单元指针区域个字节,用作管理单元指针(AU-PTR),它主要用来指示信息净负荷的较好个字节在STMN帧内的准确位置,以便接收端正确地分离净负荷。

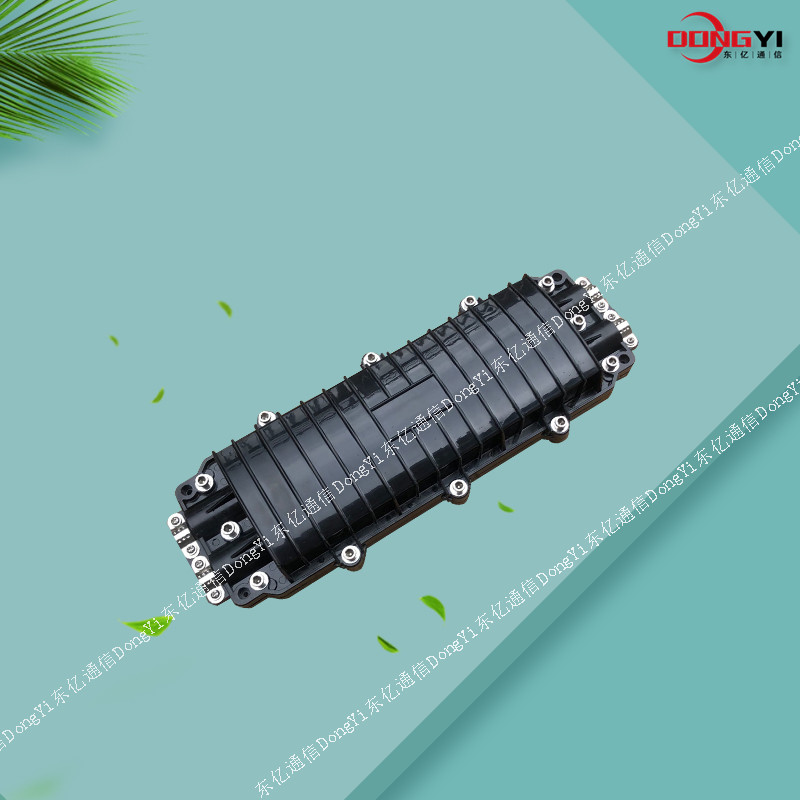

48芯卧式光缆接续盒细节图片
48芯卧式光缆接续盒产品介绍
标准09型光缆接头盒用于进行光缆接头盒两端的室外光缆接头盒内进行配线、熔接、贮纤，适用于架空、管道人井、直埋和管道敷设的光缆线中的连接及分歧应用，并起到保护接头的作用。具有恢复光缆保护套的完整性和光缆加强构建的机械连续性；提供光缆中金属构件的电气连通、接地或断开；使光缆接头免受环境影响；可安放光纤48芯卧式光缆接续盒功能特点：
1..盒体由新料ABS注塑成形，有良好的抗碱盐腐蚀、耐老化性能，且表面光洁美观，机械结构牢固，具有顽强的抗外环境的性能，能抵受剧烈的气候变化和恶劣的工作环境。
2.适合于带状光缆与普通光缆，盒体内熔接盘可书页式翻转，并留有足够的光纤盘绕曲率半径与空间,对每根光缆、每根光纤均可分开施工。
3.体积小、容量大、维护方便。
4.提供可靠的光缆固定及光缆加强芯接地保护装置。
三．工作条件：
工作温度：-40℃—+55℃
相对湿度：≤95%（+40℃）
大气压力：70kPa—106kPa
四．技术要求：
1.密闭性能：盒体封闭后，向内充气到（100±5）Pa，浸泡在常温的清水容器中稳定观察15分钟，无气泡逸出。
2.绝缘电阻：金属构件与地之间的绝缘电阻≥2x104ΜΩ
3.耐压：金属构件与地之间在15kV(DC)/ 1min的作用下不击穿，无飞弧。
4,光线盘绕曲率半径：≥40mm，光纤熔接盘内无附加衰耗。
5.拉伸：能承受≥1000N的轴向拉伸力。
6.寿命：大于25年。
五．产品标准配件：
光纤热缩管，绝缘胶带1卷，不锈钢螺丝螺帽2对，尼龙扎带8根，
不锈钢挂钩2个，内六角扳手1个，定位圈大、中、小各4个
六．其他
盘片容量：12芯/24芯
包装：中性纸箱，6个/箱
原材料：新料ABS
规格：2进2出；
适用范围：架空、地理、管道
简介
光缆接头盒是通俗的叫法，学名叫光缆接续盒，又称光缆接续包、光缆接头包和炮筒,主要是在适用于各种结构光缆的架空、管道、直埋等敷设方式之直通和分支连接。盒体采用进口增强塑料，强度高，耐腐蚀，终端合适用于结构光缆的终端机房内的接续，结构成熟，密封可靠，施工方便 。 广泛用于通信、网络系统，CATV有线电视、光缆网络系统等等。
产品特性
·产品的盒体采用优质工程塑料。
·产品采用2次压缆技术，确保盒内光纤无附加衰耗。
·产品具有多次复用和扩容功能。
技术特性
·尺寸：高度430mm 内径Φ135mm大外径Φ210mm
·入缆孔颈：Φ20mm
·单盘芯数：12/24
·大熔纤盘：576芯
·大熔纤盘数：6
·拉伸密封性：2000N轴向À­力，不漏气。
·耐电压强度：15KV(DC)。
·拉伸密封：产品充气后，能承受2000N的轴向拉力，不漏气。
·冲击密封：产品充气后，能承受冲击能量16N*m（牛顿*米）的冲击三次，产品无裂痕，不漏气。
·其它各项性能要求均符合YD/T814.1-2004标准要求。
因此用指针可以使在PDH环境中完成复通用复用映射结构SDH的通用复用映射结构是由一些基本复用映射单元组成的、有若干中间复用步骤的复用结构。它可以将目前PDH的绝大多数标准速率装入SDH帧结构内的净负荷区,也可以容纳来自B-ISDN的ATM信元或其他新业务信号。为了将各种信号装入SDH帧结构净负荷区,需要经过映射、定位校准和复用三个步骤,基本工作原理如下。首先是映射,各种速率等级的数据流进入相应的容器(C),完成适配功能(主要是速率调整),再进入虚容器(VC),加入通道开销(POH)。然后是定位,由VC出来的数字流再按图7-31中规定的路线进入管理单元(AU)或支路单元(TU),在AU和TU中要进行速率调整,因而低一级数字流在高一级数字流中的起始点是浮动的。
