一比三十二光分路器

一比三十二光分路器光缆线路不宜选择存在鼠害、腐蚀和雷击的地段,不能避开时应考虑采用保护光缆线路的查勘光缆线路查勘,即是到现场进行查看和勘测。根据设计规范和现场的实际条件决定路由、施工方式及保护措施等内容的过程,是一项艰苦细致的工作。要求查勘人员一定要具有实干精力,只有这样才能掌握准确的较好手设计资料,为做出高质量的设计创造良好的先决条件。光缆线路工程查勘的主要任务是:(1)拟定光缆通信系统及光缆的规格型号等;(2)拟定工程大路由、走向及要点地段的路由方案;(3)拟定端站、转接站、中继站及无人站的设站方案、规模及配套工程等(4)提出本工程的技术、经济指标和工程投入资金方案,并提出本工程实施可行性意见。4.光缆线路的施工在光纤通信工程设计之后,光缆线路的施工将是建立高质量光纤通信系统的重要环节为了提高光纤通信系统的可靠性,提供传输性能优良且工作长期稳定的传输信道,除了要有高质量的光纤光缆以外,还必须有高水平的光缆施工技术。

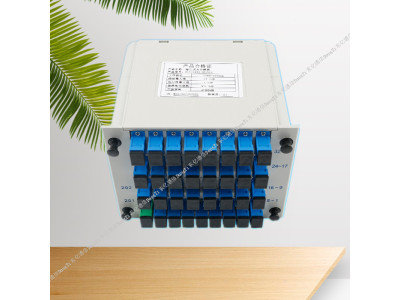

一比三十二光分路器细节图片

一比三十二光分路器产品介绍

PLC光分路器 光分器 插片式光分路器 盒式光分路器 托盘式光分器 机架式光分器 微分路器

与同轴电缆传输系统一样，光网络系统也需要将光信号进行耦合、分支、分配，这就需要光分路器来实现。光分路器又称分光器，是光纤链路中重要的无源器件之一，是具有多个输入端和多个输出端的光纤汇接器件，常用M×N来表示一个分路器有M个输入端和N个输出端。在光纤CATV系统中使用的光分路器一般都是1×2、1×3以及由它们组成的1×N光分路器。

1．光分路器的分光原理

光分路器按原理可以分为熔融拉锥型和平面波导型两种，熔融拉锥型产品是将两根或多根光纤进行侧面熔接而成；平面波导型是微光学元件型产品，采用光刻技术，在介质或半导体基板上形成光波导，实现分支分配功能。这两种型式的分光原理类似，它们通过改变光纤间的消逝场相互耦合（耦合度，耦合长度）以及改变光纤纤半径来实现不同大小分支量，反之也可以将多路光信号合为一路信号叫做合成器。熔锥型光纤耦合器因制作方法简单、价格便宜、容易与外部光纤连接成为一整体，PLC光分路器 光分器 插片式光分路器 盒式光分路器 托盘式光分器 机架式光分器 微分路器

与同轴电缆传输系统一样，光网络系统也需要将光信号进行耦合、分支、分配，这就需要光分路器来实现。光分路器又称分光器，是光纤链路中重要的无源器件之一，是具有多个输入端和多个输出端的光纤汇接器件，常用M×N来表示一个分路器有M个输入端和N个输出端。在光纤CATV系统中使用的光分路器一般都是1×2、1×3以及由它们组成的1×N光分路器。

2．光分路器的常用技术指标（1） 插入损耗。

光分路器的插入损耗是指每一路输出相对于输入光损失的dB数，其数学表达式为：Ai=-10lg Pouti/Pin ，其中Ai是指第i个输出口的插入损耗；Pouti是第i个输出端口的光功率；Pin是输入端的光功率值。

（2） 附加损耗。

附加损耗定义为所有输出端口的光功率总和相对于输入光功率损失的DB数。值得一提的是，对于光纤耦合器，附加损耗是体现器件制造工艺质量的指标，反映的是器件制作过程的固有损耗，这个损耗越小越好，是制作质量优劣的考核指标。而插入损耗则仅表示各个输出端口的输出功率状况，不仅有固有损耗的因素，更考虑了分光比的影响。因此不同的光纤耦合器之间，插入损耗的差异并不能反映器件制作质量的优劣。对于1*N单模标准型光分路器附加损耗如下表所示：

分路数 2 3 4 5 6 7 8 9 10 11 12 16

附加损耗DB 0.2 0.3 0.4 0.45 0.5 0.55 0.6 0.7 0.8 0.9 1.0 1.2

（3） 分光比。

分光比定义为光分路器各输出端口的输出功率比值，在系统应用中，分光比的确是根据实际系统光节点所需的光功率的多少，确定合适的分光比（平均分配的除外），光分路器的分光比与传输光的波长有关，例如一个光分路在传输1.31 微米的光时两个输出端的分光比为50：50；在传输1.5μm的光时，则变为70：30（之所以出现这种情况，是因为光分路器都有一定的带宽，即分光比基本不变时所传输光信号的频带宽度）。所以在订做光分路器时一定要注明波长。

（4） 隔离度。

隔离度是指光分路器的某一光路对其他光路中的光信号的隔离能力。在以上各指标中，隔离度对于光分路器的意义更为重大，在实际系统应用中往往需要隔离度达到40dB以上的器件，否则将影响整个系统的性能。

另外光分路器的稳定性也是一个重要的指标，所谓稳定性是指在外界温度变化，其它器件的工作状态变化时，光分路器的分光比和其它性能指标都应基本保持不变，实际上光分路器的稳定性完全取决于生产厂家的工艺水平，不同厂家的产品，质量悬殊相当大。在实际应用中，本人也确实碰到很多质量低劣的光分路器，不仅性能指标劣化快，而且损坏率相当高，作于光纤干线的重要器件，在选购时一定加以注意，不能光看价格，工艺水平低的光分路价格肯定低。

此外，均匀性、回波损耗、方向性、PDL都在光分路器的性能指标中占据非常重要的位置。

光缆线路的特点:光缆的制造长度较长;光缆的抗张能力较小;光缆的直径较细,重量较轻;光纤的连接技术要求较高,接续较复杂。光缆的敷设方式有直埋方式、管道方式和架空方式,一般应满足下列基本要求:(1)由于光缆的纤芯很细,光纤的弯曲甚至微弯均会引起附加损耗,故此通常要求光缆弯曲半径不得小于光缆外径的15倍,施工过程中的弯曲不得小于20倍。因而在光缆布放时,为了减少光缆由于弯曲、扭转所带来的损耗,必须使光缆保持松弛,弧形地从缆盘上方放出,同时在光缆放线过程中,应尽量保持无扭转状态(2)虽然光缆中有承受引力的加强件,但由于光缆本身的抗张力弱,因此布放光缆时的牵引力,不应该超过光缆允许张力的80%,同时为了防止在牵引过程中因扭转而损伤光缆,必须采取一定的保护措施。
