直埋式光缆接头盒造成功率代价的因素有多种,大致可分为两类,较好类是即使没有光纤,不传输也存在功率代价,包括由消光比引起的灵敏度恶化、强度噪声引起的灵敏度恶化、取时间抖动引起的灵敏度恶化等。是光信号在光纤中传输时而产生的灵敏度恶化。光的灵敏度要降低许多。半导体光检测器是利用半导体材料的光电效应制成的。示1.光检测器光纤通信对光检测器又提出新的要求。为了提高光检测器的响应速度和光电转换效率,人们设计了PIN光电二较管,为使光检测器有较大的输出电流,利用半导体的雪崩倍增效应制成APD雪崩光电二较管2.光检测器的工作特性光检测器的工作特性参数很多,PIN-PD的主要工作特性有响应度和量子效率、响应时间、暗电流等,由于APD有雪崩倍增效应,所以APD除了上述参数外还包括倍增因子、过剩噪声指数等只游3.光,直接检测数字光纤通信一般由光的前端线性通道和数据恢复三个部分掌握光组成的方框图升的率光前端一般由光检测器和前置放大器组成。

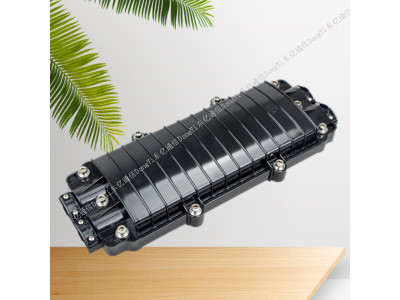

直埋式光缆接头盒细节图片:
光缆接头盒是通俗的叫法,学名叫光缆接续盒,又称光缆接续包、光缆接头包和炮筒。属于机械压力密封接头系统,是相邻光缆间提供光学、密封和机械强度连续性的接续保护装置。主要是在适用于各种结构光缆的架空、管道、直埋等敷设方式之直通和分支连接。盒体采用进口增强塑料,强度高,耐腐蚀,终端盒适用于结构光缆的终端机房内的接续,结构成熟,密封可靠,施工方便 。 广泛用于通信、网络系统,CATV有线电视、光缆网络系统等等。右侧为二进二出接头盒;用于两根或多根光缆之间的保护性连接、光纤分配,是用户接入点常用设备之一,主要完成配线光缆与入户线光缆在室外的连接作用,并可根据FTTX接入需要安装盒式或简式光分路器 [1] 。产品特性·产品的盒体采用优质工程塑料。·产品采用2次压缆技术,确保盒内光纤无附加衰耗。·产品具有多次复用和扩容功能。技术特性·尺寸:高度430mm 内径Φ135mm 最大外径Φ210mm·入缆孔颈:Φ20mm·单盘芯数:12/24·最大熔纤盘:最小容量4芯最大容量144芯.·最大熔纤盘数:6·拉伸密封性:2000N轴向拉力,不漏气。·耐电压强度:15KV(DC)。·拉伸密封:产品充气后,能承受2000N的轴向拉力,不漏气。·冲击密封:产品充气后,能承受冲击能量16N*m(牛顿*米)的冲击三次,产品无裂痕,不漏气。·其它各项性能要求均符合YD/T814.1-2004标准要求。接头分类
按外形结构可分为帽式光缆接头盒和卧式光缆接头盒两种;
根据光缆敷设方式有架空、管道(隧道)和直埋等类型;
按光缆连接方式分为直通接续和分歧接续两种;
按密封方式有热收缩密封型和机械密封型。
