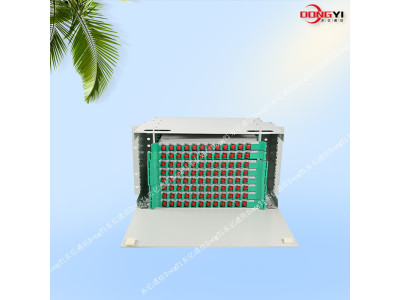

96口19英寸ODF箱

96口19英寸ODF箱在以上条件下,光辐射引起的光纤附加损耗可以忽略,若小于小弯曲半径,附加损耗则急剧增加。光纤本身具有良好的温度特性。光缆温度特性主要取决于光缆材料的选择及结构的设计,采用松套管二次被覆光纤的光缆温度特性较好。温度变化时,光纤损耗增加,主要是由于光缆材料(塑料)的热膨胀系数比光纤材料(石英)大2~3个数量级,在冷缩或热胀过程中,光纤受到应力作用而产生的。在我国,对光缆使用温度的要求,一般在低温地区为40~ 40℃,在高温地区为-5~ 60℃。光纤的特性参数很多,基本上可分为几何特性、光学特性和传输特性三类。几何特性包括纤芯与包层的直径、偏心度和不圆度;光学特性主要有折射率分布、数值孔径、模场直径和截止波长;传输特性主要有损耗、带宽和色散。

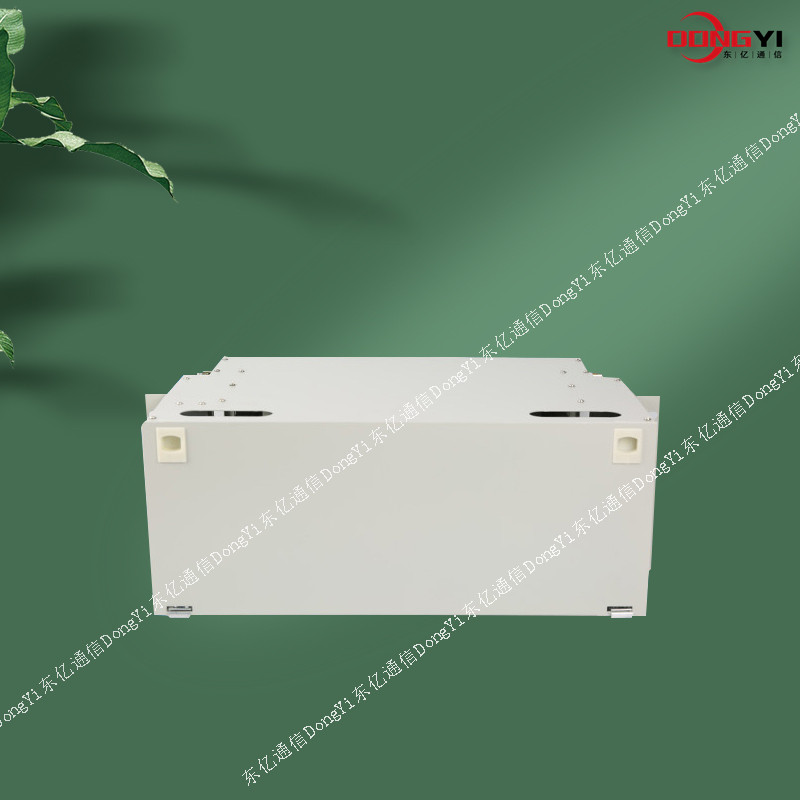

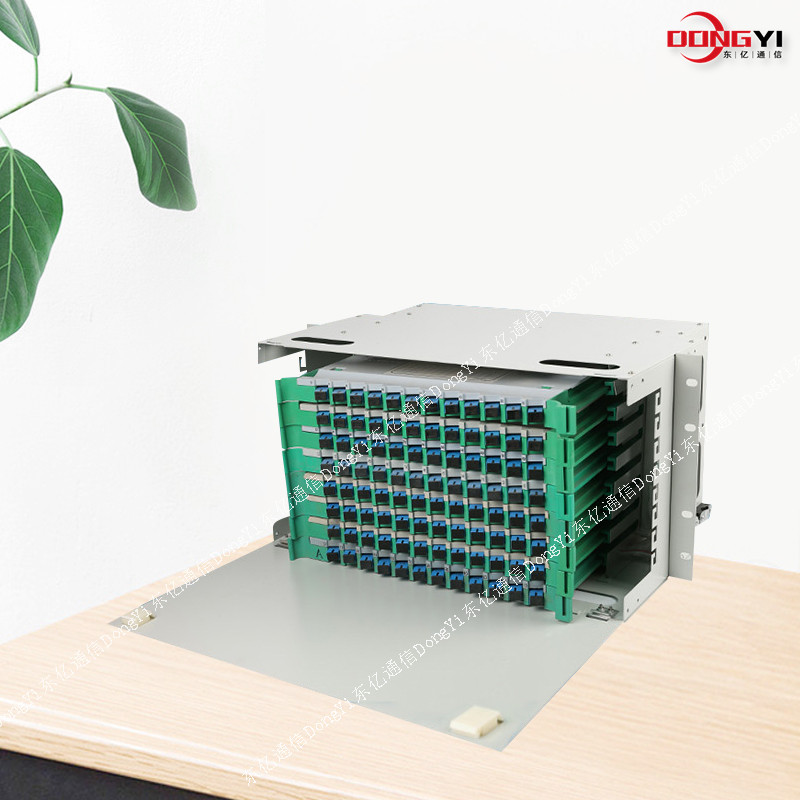

96口19英寸ODF箱细节图片

96口19英寸ODF箱产品介绍

ODF光纤配线架光纤熔接配线理线管理于一体的配线设备。英文叫Optical Distribution frame，简称ODF配线架，也叫ODF单元箱和ODF配线箱。ODF光纤配线架是用于光纤通信系统中局端主干光缆的成端和分配，可方便地实现光纤线路的连接、分配和调度。主要规格有12芯ODF_24芯ODF_36芯ODF_48芯ODF_72芯ODF_96芯ODF_144芯ODF_288芯ODF等。

ODF光纤配线架专为光纤通信机房设计的光纤配线设备，具有光缆固定和保护功能光缆终接功能、调线功能、光缆纤芯和尾纤保护功能。既可单独装配成ODF架，也可与ODF数字配线单元、ODF音频配线单元同装在一个机柜/架内。构成综合的ODF光纤配线架。该设备配置灵活、安装使用简单、容易维护、便于管理、是光纤通信光缆网络终端，或中继点实现排纤、跳纤光缆熔接及接入必不可少的设备。

96口19英寸ODF箱性能：

采用完全封闭结构，可防尘、防鼠；

模块化设计，可上下进缆，接地固定可靠；

机架采用优质钢板，整体静电喷塑，美观大方耐用；

机架顶部、底部均开有进缆孔。光缆固定、开剥装置可灵活安装，既可满足上走缆方式要求，又可满足下走缆方式要求；

机架外型美观，结构紧凑，容量大，密度高，适用于带状光缆和普通光缆;

合理的绕线走线结构，使走线非常清晰简洁，路线非常方便；

单元体门板可翻转拆卸，以及整个面板正面可以90度摇开，方便光纤的安装维护；

安装好的适配器倾斜角为40度，避免弧光直射入眼，同时可以保证光纤曲率半径不小于40mm；

机架具备安全可靠的接地保护装置。

特点及介绍：

光纤配线箱适用于光缆与光通信设备的配线连接，通过配线箱内的适配器，用光跳线引出光信号，实现光配线功能。适用于光缆和配线尾纤的保护性连接，也适用于光纤接入网中的光纤终端点采用。

连接器插拔耐久性寿命>1000次。

全程曲率半径控制，保证在任何位置光纤的曲率半径大于 30mm。

对每一路光纤均作出明确的标识，从而避免了维护过程中拆卸可能导致的混乱。

阻燃：符合 GB5169.7 实验A 要求。

二、电气性能

连接器衰减（插入、互换、重复）≤0.3dB；

回波损耗:APC型≥60dB，UPC 型≥50dB，PC型≥40dB；

高压防护接地装置：

绝缘电阻：≥1000MΩ/500V（直流）。

耐电压：≥3000V（直流）/1min，不击穿、无飞弧。

接地线截面积 gt;6mm2 ，接地处有明显的接地标志。

三、优势

各种接头端接方便，安装灵活。

有抽屉式和固定式等多种规格；

模块化光纤配线箱端接更方便，使用更灵活；

支持各种光纤连接头的管理，如SC、LC、ST、MT-RJ等；

在1U的空间多可端接48芯LC或MT-RJ（24个双口LC或24个MT-RJ）光纤连接头；

密闭管理；

前面操作，安装迅速方便；

1U，内置两组光纤盘绕环；

凹入隐藏式或者齐平镶嵌式安装。

四、应用范围

光缆的引入、固定及开剥保护、光纤的熔接及保护、尾纤的储存、跳纤的储存及管理、光纤的固定连接及交叉连接等功能；同时能根据客户的要求安装光分路器、波分复用器等增值模块单元。

用于配线间和设备间光缆的端接、使用和管理。

宁波东亿通信的产品类别多样、款式新颖、品质完美、工艺精湛、价格合理、交易便捷、服务完善、终身售后。公司秉承以人为本、以质量为先、用优质的服务的精神理念。用每一个产品来诠释“真、善、美”的真谛！

光缆的传输特性取决于被覆光纤。对光缆机械特性和环境特性的要求由使用条件确定。光缆生产出来后,对这些特性的主要项目,例如拉力、压力、扭转、弯曲、冲击、振动和温度等,要根据国家标准的规定做例行试验。成品光缆一般要求给出下述特性,这些特性的参数都可以用经验公式进行分析计算,这里我们只作简要的定性说明光缆能承受的大拉力取决于加强件的材料和横截面积,一般要求大于1km光缆的重量,多数100~400kg范围。人光缆能承受的大侧压力取决于护套的材料和结构,多数光缆能承受的大侧压力100~400kg/10cm。弯曲特性主要取决于纤芯与包层的相对折射率差△以及光缆的材料和结构。实用光纤小弯曲半径一般为20~50mm,光缆小弯曲半径一般为200~500mm,等于或大于光纤小弯曲半径。
