出口1分16光纤配线箱 FDB1分16光纤分纤箱

出口1分16光纤配线箱瑞利散射和米氏散射都属于线性散射。散射粒子大小在0.1~0.2以下的光的散射,称为瑞利散射或分子散射;如果散射粒子大小和光波长入同量级或者更大,称为米氏散射。通过大量实验研究得出,瑞利散射特点之一是散射光强Ⅰ与入射光波长A的四次方成反比,即Ioc/A(2-4-7)这就是有名的瑞利散射定律。利用瑞利散射定律可以解释许多日常的自然现象,如天空为什么是蓝的?旭日和夕阳为什么是红的?因为按照瑞利散射定律,白光中的短波成分(蓝紫光)遭到的散射比长波成分(红颜色)强烈得多,因此天是蓝的。旭日和夕阳呈红色,是由于白光中的短波成分被更多地散射掉了,透过大气散射光的光中剩余较多的自然是长波成分了。米氏散射的主要特点是:散射光强随波长的关系已不是与入射光波长A的四次方成反比了,而是与入的较低级次成反比,因此散射光强与波长的关系就没有瑞利散射显著了;散射光强度的角分布也随r/而变,和瑞利散射相比,其前向散射加强,后向散射减弱。

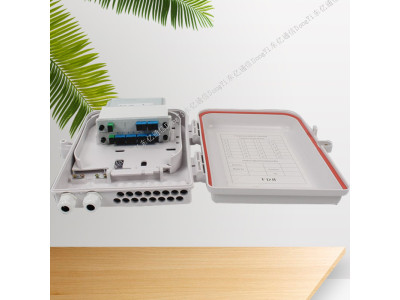

出口1分16光纤配线箱细节图片

出口1分16光纤配线箱产品介绍

光纤分纤箱,光纤配线箱,光纤楼道箱,光纤分线盒,光分路器箱,光纤分光箱.光纤配线箱尺寸可订做,价格便宜,质量保证,设计合理,外形美观.

《生产》移动，铁通，联通，电信。专用《室外，室内，壁挂式，嵌墙式，落地式》光纤分线箱，光纤入户箱，分路器箱，配线箱，室外光缆分支箱，光纤熔接分线箱，光缆光纤交接箱，光纤熔配一体化分线箱，光纤分线箱，光缆分线箱，光纤配线箱，光缆配线箱等等，

二：通信设备箱材质冷轧板SMC ABC 不锈钢

型号：4芯6芯8芯12芯24芯36芯48芯60芯72芯96芯108芯144芯288芯<

使用区：移动 联通 铁通 电信 FTTH FTTB FTTX FTTP<

安装地方：壁挂式 楼道 室外 室内 入墙式家庭住宅<

锐速通信具有钣金车间、注塑车间、光缆车间，欢迎各地人员来地考察.

一、概述

室内壁挂式光纤配线箱（以下简称“光纤配线箱” ）主要应用于小区、楼宇或校园等光纤接入网络、基站覆盖网络等室内光纤网络的配线连接，是光纤进入小区、大楼或校园等部位的配线设备。该产品集光缆固定、光纤盘储和熔接、配线插头互连等功能于一体，可实现主光缆与小区、大楼或校园等分支光缆的信号互连。

二、特点

◆集光缆固定、光纤盘储和熔接、配线插头互连等功能于一体。

◆采用门锁锁闭配线箱门，保证配线箱开关箱门的安全。

◆光缆压紧、加强芯和纺纶纤维固定等附件可以保证光缆和配线箱之间很好连接，提高光缆的抗拉能力。

◆卡装式适配器安装板方便适配器安装板与隔板之间的安装。

三、主要技术指标

◆环境温度：-40℃～＋80℃

◆相对湿度：＜85％（30℃时）

◆大气压力：70～106KPa

◆工作波长：850μm，1310μm，1550umμm（根据使用光纤而定）

◆连接器插入损耗：≤0.3dB（连接损耗：≤0.5dB）

◆连接器回波损耗：≥45dB（PC），≥50dB（UPC），≥60dB（APC）

◆连接插拔寿命：500次

◆机箱与接地装置之间绝缘电阻：≥1000MΩ／500V（DC）

◆机箱与接地之间耐压：3000V（DC）／1min（不击穿，无飞弧）。

四、规格与容量

◆箱体尺寸：300mm（L）×350mm（W）×100mm（H）

◆配线容量：12芯光纤

出口1分16光分路器箱操作说明

5.1固定主光缆

将主光缆穿入配线箱有熔接盘一边的光缆过孔，把主光缆开剥大约0.8m长（长度可根据实际需要），用压板将主光缆轻微固定，将多余纺纶纤维和加强芯剪去，用压紧柱将光缆中的纺纶纤维、加强芯固定。

注：保证配线箱固定时外部有足够长的光缆。

5.2剥纤

将尾纤外皮剥开，剪去多余的纺纶纤维；将主光缆的紧套光纤按顺（或反）时针盘绕到走线环上，等待主光缆和尾纤中紧套光纤的熔接。

注：熔纤盘旁边的光纤/光缆可用绑扎线等轻扎。

5.3光纤熔接及盘绕

将光纤熔接热缩管穿到主光缆的紧套光纤上，将主光缆紧套光纤和尾纤中紧套光纤分别用剥纤钳剥出光纤，清洁光纤后并用光纤切割刀将光纤端面切平，将两根已经剥好的光纤分别放到熔接机的两边进行熔接，待光纤熔接好后，将光纤熔接热缩管套到光纤熔接区，并将熔接区放到熔接机的加热区热缩熔接套管，待熔接套管与两端的紧套光纤连接好，将熔接好的熔接点放到熔接盘中熔接点固定卡子上，多余光纤盘绕到熔接盒体内，尾纤和主缆紧套光纤自然顺出熔接盒。

其它光纤的熔接同上。

5.4光纤固定

在熔接盒出口处上端将12根跳线轻扎固定，熔接盒两边光纤用尼龙扎带轻扎在一起。

5.5配线插头连接

将配线光缆组件从不带熔接盘的配线箱副箱一边引入孔穿过，将配线光缆固定在配线光缆固定座处，将配线光缆组件上的插头与隔板上相应适配器接口连接，使相应光路连通。其它插头的连接方法同上。

5.6墙壁打孔

光纤配线箱全部连接好后，选择好配线箱的壁挂位置，按配线箱壁挂位置在墙面上打孔，并插入提供的膨胀螺栓（取下平垫片、弹簧垫片和螺母）；

5.7挂箱固定

将配线箱挂到膨胀螺栓上，在螺栓上放上平垫片、弹簧垫片，然后拧紧膨胀螺栓上的螺母，将配线箱固定在墙壁上。

浙江东亿（酷亿）通信设备有限公司是专门从事现代通信领域物理连接产品研究、开发、生产及销售服务的高科技企业。公司成立于浙江慈溪，自创建以来，在公司领导的带领下，经过几年不断努力，飞速发展，由原来的单一通讯设备销售，发展成为现在的集生产、销售、科研、通信工程施工为一体的技术企业。自2006年以来,公司集力于新产品的开发和研制，凭着公司雄厚的技术和先进的生产设备、在新产品的开发研制上取得了显著的效果，尤其在配线系列取得了明显的成，现在配线系列产品已达到了国内水平。

公司始终以 “品质、服务”为指导方针，“团结、务实、开拓、创新”为精神，坚持 “ 质量就是生命，服务就是灵魂 ” 的原则，树立 “ 客户在我心中,质量在我手中 ” 的理念，不断追求高品质、高效益、高科技的发展领域，公司产品已遍布二十多个省、市和自治区，产品主要销往中国、西欧、印度、巴基斯坦、伊拉克、孟加拉国、日韩，东南亚、中东等和地区。客户来自于电信、网通、移动、联通、广电、电力、铁路、军网、石油等各个领域，以先进的生产技术和严谨的科学管理来打造的产品。

东亿通信设备厂为电信通信机房、户外机柜、网络通讯、室内覆盖、基站建设、数据通信等提供部分配套产品及零附件。

主要生产产品有：

一、 总配系列（MDF）：25回线保安排，32回线测试排，100回线保安排，128回线测试排，各类型保安单元，告警器，总配线架（柜）

二、综合布线产品：网络配线架、理线架、110跳线架，超5类、6类模块、信息面板，卡接模块，不锈钢背架，分线盒、网络与通信工具等。

三、光配系列（ODF）：光缆交接箱，光纤分纤箱，光缆接头盒，光缆终端盒，ODF光纤配线架，监控箱，三网融合箱，MODF光纤总配线架，光纤适配器、熔纤盘，六位卡条（附件）、光纤跳线、光纤尾纤、ODF配线箱、光纤面板、光纤桌面盒，光纤快速连接器，终端盒、光纤配线单元、光纤配线架（柜）等

四、数配系列（DDF）：数字配线架、同轴连接器等

非线性散射如果散射光中除了入射光的频率或谱线之外,还有新频率的光或新谱线产生,这类散射称为非线性散射。喇曼散射和布里渊散射都属于非线性散射散射光中除与入射光的原有频率a。相同的瑞利散射线外,谱线两侧还有频率为o±士an,…等的散射线存在,这种现象称为喇曼散射它的主要特点如下:(1)在每条原始入射谱线(频率为00)两旁都伴有频率差o(=1,2,…)相等的散射谱线,在长波一侧的(频率为a-01)称为红伴线或斯托克斯线;在短波一侧的(频率为a)称为紫伴线或反斯托克斯线。专(2)频率差(=1,2…)与人射光的频率∞无关,它们与散射物质的红外吸收频率对应,表征了散射物质的分子振动频率。布里渊散射是声波对光的散射,如果入射光束的频率为a,声波的频率为as,那么,由布里渊散射会产生a士as这一新频率的光。
