1分2路光分器 1分2光分路器

1分2路光分器光具有波动性光的波动性可以从光的干涉、光的衍射和光的偏振等现象得到证明。利用光的电磁理论,把光看作连续的电磁波,成功地说明了光在传播过程中的反射、折射、干涉、衍射等宏观现象。3.光的量子性揭开光的秘密的探索一直没有停止。光除了波动性之外,还具有粒子性。初这个观点引起怀疑者的惊讶。但是,康普顿的真空中小型轻量螺旋桨演示,却非常让人信服,螺旋桨的一边涂黑(有高吸收能力),另一边是亮的(有高反射能力),光会使它产生机械的旋转,这仅用波动理论是无法解释的。19世纪末和20世纪初,科学实验深入到微观领域,在一系列新的实验事实面前,光的电磁理论遇到了巨大困难,如它无法解释黑体辐射、光电效应、康步的探索。

1分2路光分器西接通

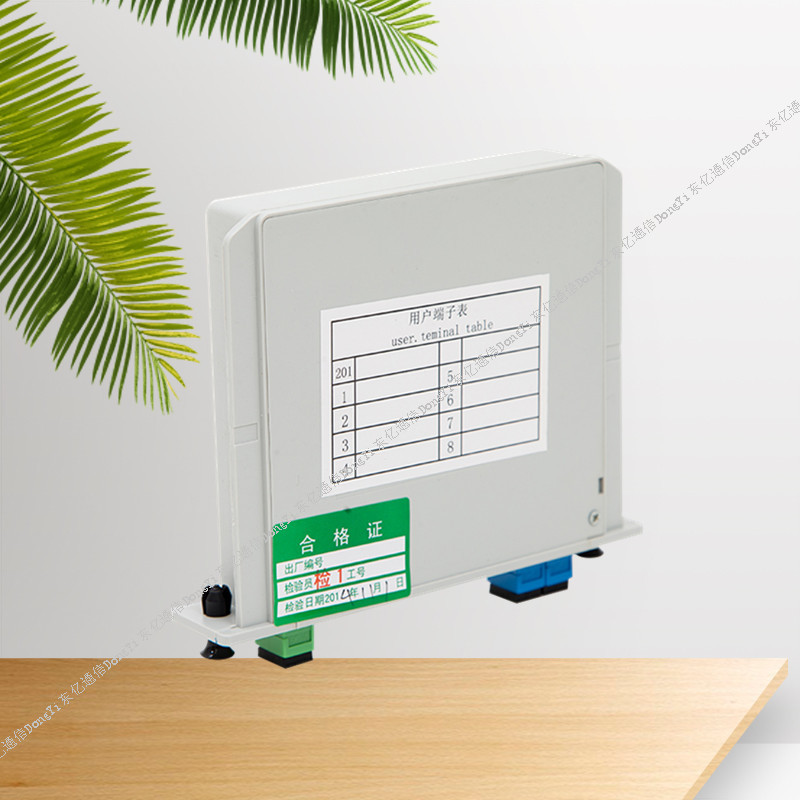

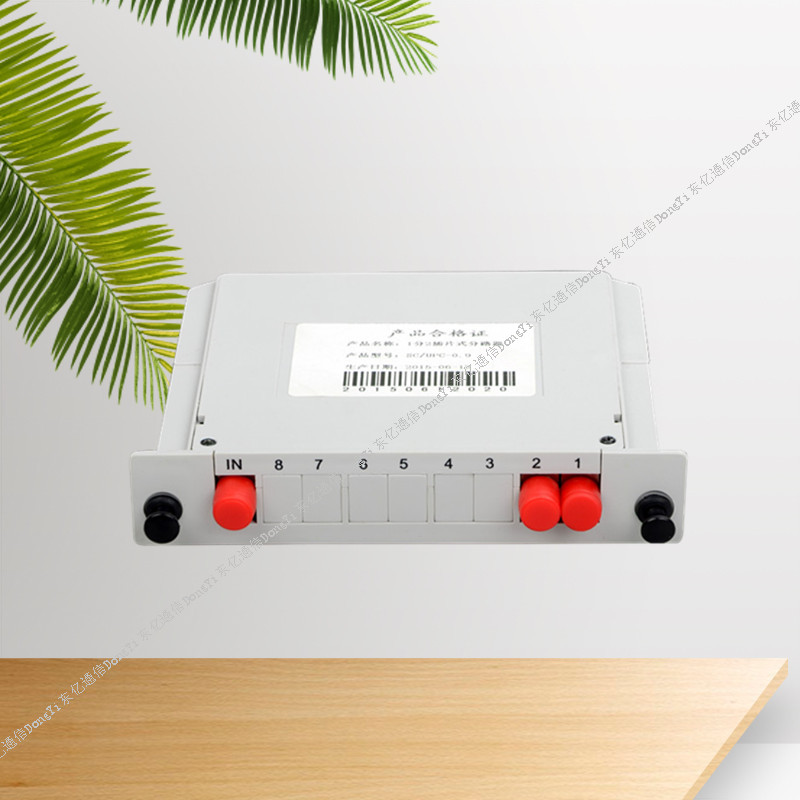

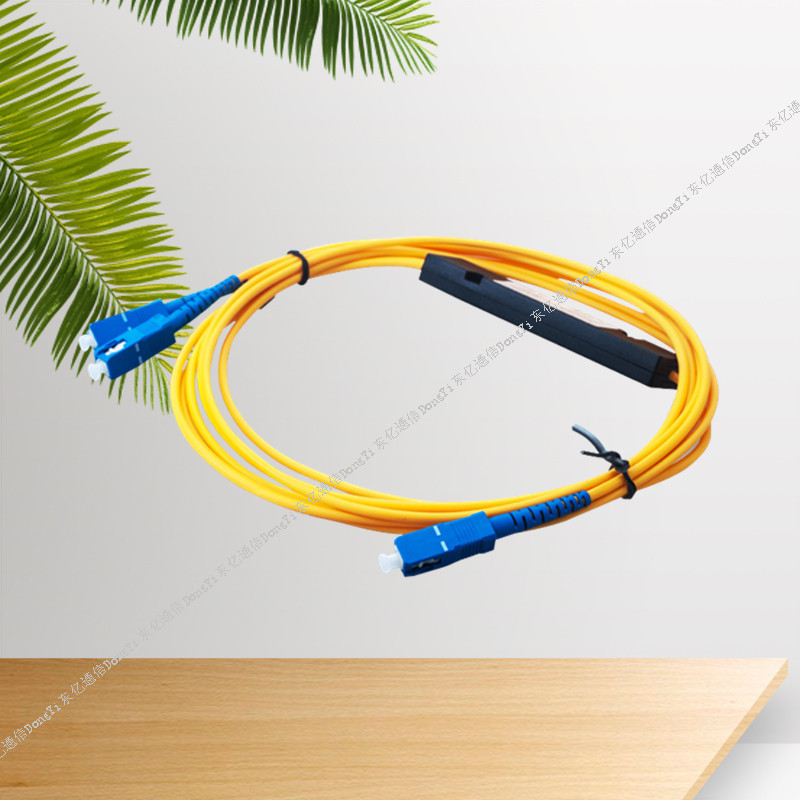

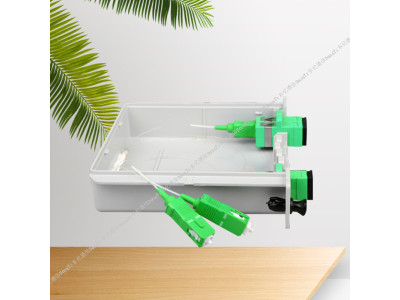

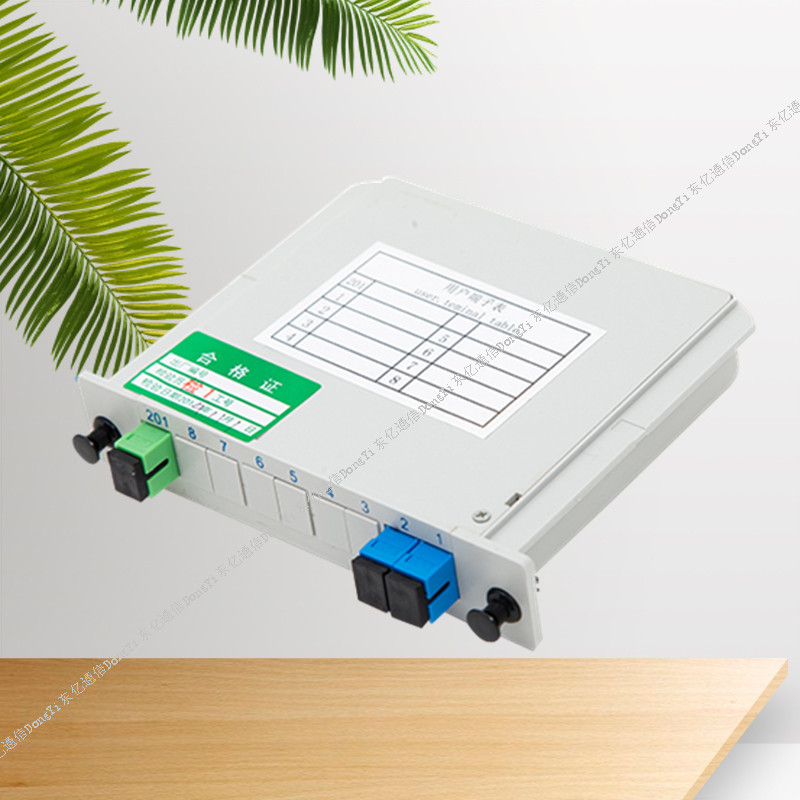

1分2路光分器产品介绍

PLC光分路器 光分器 插片式光分路器 盒式光分路器 托盘式光分器 机架式光分器 微分路器

与同轴电缆传输系统一样，光网络系统也需要将光信号进行耦合、分支、分配，这就需要光分路器来实现。光分路器又称分光器，是光纤链路中重要的无源器件之一，是具有多个输入端和多个输出端的光纤汇接器件，常用M×N来表示一个分路器有M个输入端和N个输出端。在光纤CATV系统中使用的光分路器一般都是1×2、1×3以及由它们组成的1×N光分路器。

1．光分路器的分光原理

光分路器按原理可以分为熔融拉锥型和平面波导型两种，熔融拉锥型产品是将两根或多根光纤进行侧面熔接而成；平面波导型是微光学元件型产品，采用光刻技术，在介质或半导体基板上形成光波导，实现分支分配功能。这两种型式的分光原理类似，它们通过改变光纤间的消逝场相互耦合（耦合度，耦合长度）以及改变光纤纤半径来实现不同大小分支量，反之也可以将多路光信号合为一路信号叫做合成器。熔锥型光纤耦合器因制作方法简单、价格便宜、容易与外部光纤连接成为一整体，PLC光分路器 光分器 插片式光分路器 盒式光分路器 托盘式光分器 机架式光分器 微分路器

与同轴电缆传输系统一样，光网络系统也需要将光信号进行耦合、分支、分配，这就需要光分路器来实现。光分路器又称分光器，是光纤链路中重要的无源器件之一，是具有多个输入端和多个输出端的光纤汇接器件，常用M×N来表示一个分路器有M个输入端和N个输出端。在光纤CATV系统中使用的光分路器一般都是1×2、1×3以及由它们组成的1×N光分路器。

2．光分路器的常用技术指标（1） 插入损耗。

光分路器的插入损耗是指每一路输出相对于输入光损失的dB数，其数学表达式为：Ai=-10lg Pouti/Pin ，其中Ai是指第i个输出口的插入损耗；Pouti是第i个输出端口的光功率；Pin是输入端的光功率值。

（2） 附加损耗。

附加损耗定义为所有输出端口的光功率总和相对于输入光功率损失的DB数。值得一提的是，对于光纤耦合器，附加损耗是体现器件制造工艺质量的指标，反映的是器件制作过程的固有损耗，这个损耗越小越好，是制作质量优劣的考核指标。而插入损耗则仅表示各个输出端口的输出功率状况，不仅有固有损耗的因素，更考虑了分光比的影响。因此不同的光纤耦合器之间，插入损耗的差异并不能反映器件制作质量的优劣。对于1*N单模标准型光分路器附加损耗如下表所示：

分路数2 3 4 5 6 7 8 9 10 11 12 16

附加损耗DB 0.2 0.3 0.4 0.45 0.5 0.55 0.6 0.7 0.8 0.9 1.0 1.2

（3） 分光比。

分光比定义为光分路器各输出端口的输出功率比值，在系统应用中，分光比的确是根据实际系统光节点所需的光功率的多少，确定合适的分光比（平均分配的除外），光分路器的分光比与传输光的波长有关，例如一个光分路在传输1.31 微米的光时两个输出端的分光比为50：50；在传输1.5μm的光时，则变为70：30（之所以出现这种情况，是因为光分路器都有一定的带宽，即分光比基本不变时所传输光信号的频带宽度）。所以在订做光分路器时一定要注明波长。

（4） 隔离度。

隔离度是指光分路器的某一光路对其他光路中的光信号的隔离能力。在以上各指标中，隔离度对于光分路器的意义更为重大，在实际系统应用中往往需要隔离度达到40dB以上的器件，否则将影响整个系统的性能。

另外光分路器的稳定性也是一个重要的指标，所谓稳定性是指在外界温度变化，其它器件的工作状态变化时，光分路器的分光比和其它性能指标都应基本保持不变，实际上光分路器的稳定性完全取决于生产厂家的工艺水平，不同厂家的产品，质量悬殊相当大。在实际应用中，本人也确实碰到很多质量低劣的光分路器，不仅性能指标劣化快，而且损坏率相当高，作于光纤干线的重要器件，在选购时一定加以注意，不能光看价格，工艺水平低的光分路价格肯定低。

此外，均匀性、回波损耗、方向性、PDL都在光分路器的性能指标中占据非常重要的位置。

10年朗克为了得到与实验相符合的公式,提出了有名的普圆克假设:黑体物质是由带电的线性谐振子所组成,物质中振子的能量是不能连续变化的,只能取一些分立值,这些分立值又是某一小能量单元c。的整数倍y为光频率。普朗克根据能量子假说,推出了与实验惊人符合的公式,从而使黑体辐射问题得到了圆满地解决。这一假设具有深刻和普遍的意义,正是由于它较好次冲击了经典物理学的传统观念,从此开始了物理学的新外面的电路相连。阳较是由某种金属构成。实验发现,当束紫光照到阳较表面时,将从阳较跑出电子。由于这些电子是由光引发的,因此又叫“光电子”。尽管电子本身带负电,它却能向阴较跑去,从而连通了电路。这种由于光的照射,使电子从金属中逸出的现象称为光电效应根据实验可总结出光电效应具有如下实验规律:(1)每种金属都有一个确定的截止频率,当入射光的频率低于0时,不论入射光多么强,照射时间多么长,都不能从金属中释放出电子。
